FR-40 80447162 Rev B
Dossier Des Paramètres De L’opérateur
Pages 1-2 - Paramètres De L’opérateur

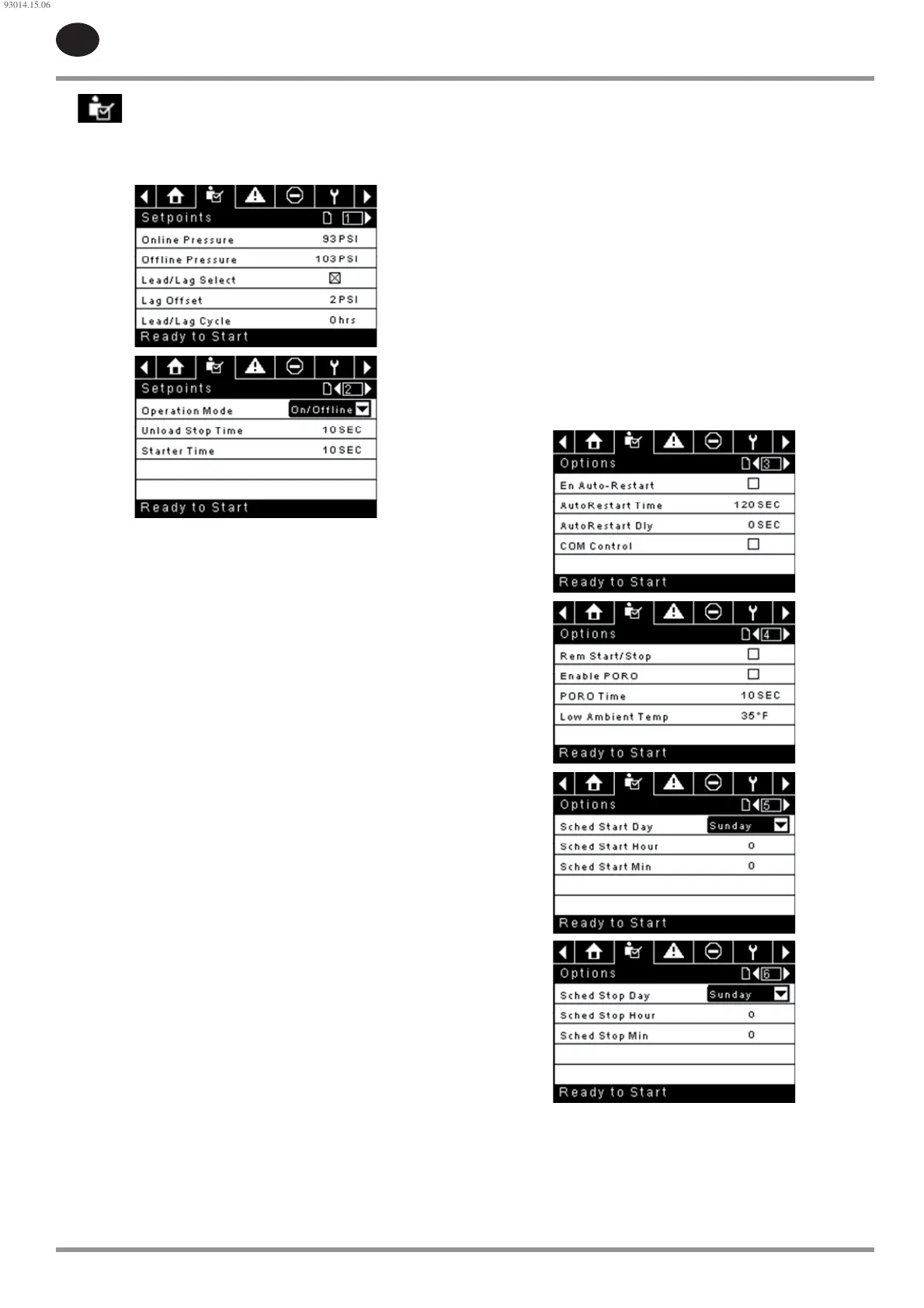

Illustration 73 : Paramètres De L’opérateur
Les valeurs ci-dessous sont toutes des points de consigne
Pression en ligne - Le compresseur se charge lorsque la pression de
refoulement du groupe compresseur tombe en dessous de cette valeur.
Plage (en PSI) : 65 à la pression hors ligne - 10
Pression hors ligne - Le compresseur décharge lorsque la pression de
refoulement du groupe compresseur dépasse cette valeur. Plage (en PSI) : 75
à la pression nominale + 10. Notez que cette plage sera réduite de 7 Psi lors
du fonctionnement d’une machine TAS
Maître/Suiveur - Lorsque cette case est cochée, le compresseur fonctionne
comme machine principale. Décochez la case pour que la machine
fonctionne comme machine en décalage.
Compensation du décalage - Si la machine fonctionne comme un
compresseur en décalage, la compensation du décalage sera soustraite des
points de consigne en ligne et hors ligne.
Plage (en PSI) : 0 à 45 psi en fonction des valeurs des points de consigne en
ligne et hors ligne. La compensation du décalage ne permet pas de dépasser
les valeurs minimales et maximales des points de consigne en ligne et hors
ligne.
Mode de fonctionnement - Les modes possibles sont en ligne/hors ligne,
Modulation/ACS et Modulation - détermine la façon dont le compresseur va
essayer de maintenir une pression spéci que.
En ligne/Hors ligne - Le compresseur charge la machine en alimentant
l’électrovanne qui ouvre la soupape d’admission et ferme la soupape de
purge lorsque la pression de refoulement du groupe compresseur chute
en dessous du point de consigne de pression en ligne. Le compresseur
décharge la machine en mettant l’électrovanne hors tension lorsque la
pression dépasse le point de consigne de la pression hors ligne.
Modulation – Le compresseur charge et décharge toujours en mode
en ligne/hors ligne mais alimente une autre électrovanne pour la
modulation. Lorsque la pression de refoulement du groupe compresseur
est comprise entre les points de consigne en ligne et hors ligne, le
compresseur règle la soupape d’admission a n d’atteindre une pression
de sortie stable. La pression de sortie cible doit être réglée par un
technicien au niveau de la soupape d’admission a n de permettre
un contrôle e cace de la modulation. La modulation fonctionne
uniquement lorsque la pression de refoulement du groupe compresseur
dépasse 60 psi. La modulation est une option qui doit être activée dans
l’onglet des paramètres d’usine.
Modulation/ACS - Le compresseur démarre initialement en mode en
ligne hors ligne. Si le compresseur passe par 3 cycles de charge/décharge
en moins de 3 minutes, il se met en mode modulation. Il reste en mode
modulation jusqu’à ce que vous appuyiez sur le bouton d’arrêt ou que
•
•
•
3 minutes se soient écoulées entre une commande de décharge et de
charge. Modulation/ACS est une option qui doit être activée dans l’onglet
des paramètres d’usine.
Temps d’arrêt déchargé - Période pendant laquelle la machine doit
fonctionner déchargée avant que le moteur puisse s’arrêter après qu’une
commande d’arrêt ait été reçue.
Plage (en secondes) : 10 à 30
Délai de démarrage - Période nécessaire au compresseur pour parvenir à la
vitesse de fonctionnement après une commande de démarrage avant d’être
en mesure de produire de l’air.
Plage (en secondes) : 5 à 30
Les paramètres sur ces pages sont réglables à tout moment.
*Notez qu’il est possible d’ajuster le mode de fonctionnement uniquement si
vous avez acheté l’option de modulation pour le compresseur et si vous avez
activé le réglage usine Activer la modulation.
Pages 3-6 - Paramètres De L’opérateur
Illustration 74 : Paramètres De L’opérateur
Les valeurs ci-dessous sont toutes des points de consigne
Activer le redémarrage automatique - Activer cette option permet au
compresseur de s’arrêter s’il fonctionne déchargé pendant un certain temps
et si le moteur a dépassé sa durée de fonctionnement minimale (10 minutes
dans la plupart des cas).
93014.15.06
