PT-66 80447162 Rev B

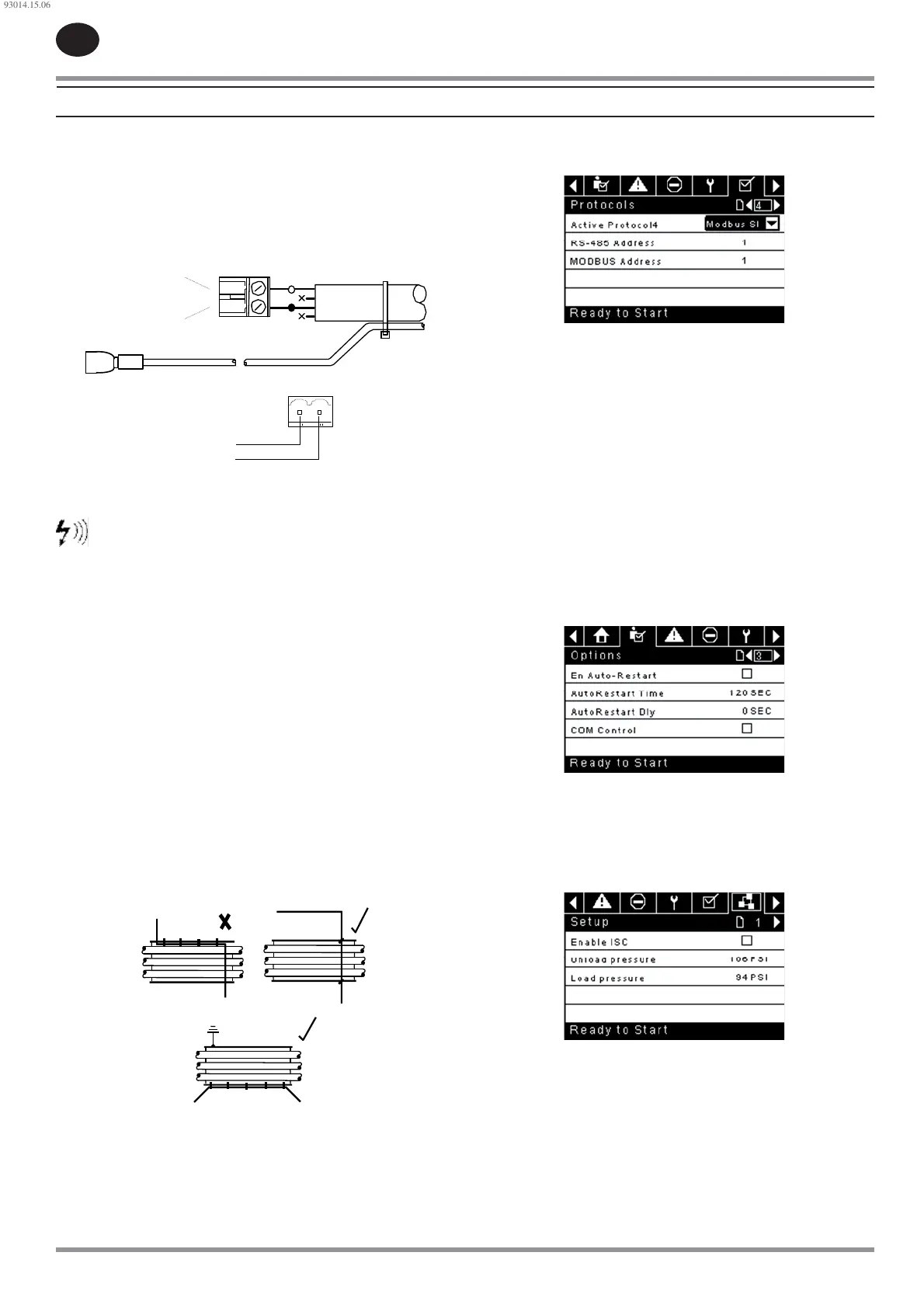

LIGAÇÃO DE CONTROLOS DO SISTEMA DA SÉRIE X
O controlador Xe-70M foi concebido para servir de interface com um
Controlador de Sistema de Série X da Ingersoll Rand que utilize um cabo
Belden 9841 ou RS-485 equivalente. Para estabelecer ligação à rede, o cabo
tem de ser ligado à porta X04 do controlador, tal como apresentado nos
diagramas abaixo. Tenha em conta que é possível ligar até 8 (X8I) ou 12
(X12I) dispositivos em cadeia numa rede de série X:
Figura 135
2
1
L2
L1
Xe70M Phoenix 2 Pin
Connector
21
L2
L1
X04
Rede RS-485
As comunicações de dados RS-485 e outros sinais de baixa tensão
podem estar sujeitos a interferência eléctrica. Este potencial pode resultar
numa situação de mau funcionamento ou anomalia intermitentes difícil de
diagnosticar. Para evitar esta possibilidade, utilize sempre cabos blindados,
bem soldados a uma boa ligação à terra numa extremidade. Além disso,
tenha o devido cuidado com a instalação dos cabos.
Nunca encaminhe um cabo de comunicações de dados RS-485 ou
um cabo de sinal de baixa tensão ao lado de um cabo de alimentação
trifásico de alta tensão. Caso seja necessário cruzar cabos de
alimentação eléctrica, cruze-os sempre na perpendicular.
Se for necessário seguir o trajecto de cabos de alimentação eléctrica
numa distância curta (por exemplo: desde uma unidade de compressor
até uma parede ao longo de um caminho de cabos suspenso) prenda
o cabo RS-485 ou o cabo de sinal ao exterior de um caminho de cabos
ligado à terra de modo a que o caminho de cabos forme um escudo de
interferência eléctrica ligado à terra.
Sempre que possível, não encaminhe um cabo de sinal RS-485 ou cabo
de sinal junto de equipamento ou dispositivos que possam ser uma
fonte de interferência eléctrica (por exemplo: transformador trifásico de
alimentação de energia, unidade de comutação de alta tensão, módulo
de motor de inversão de frequência, antena de comunicações rádio).
Figura 136
Selecção de endereços MODBUS
Cada compressor ligado à rede MODBUS terá um único endereço atribuído,
com início no compressor 1 e aumentando sequencialmente até ao número
de compressores ligados à rede MODBUS.
O endereço Modbus de cada compressor é de nido no Separador de
De nições Gerais, Página 7. A de nição do endereço Modbus prede nido do
controlador é 1.
1.
2.
3.
Além disso, o protocolo activo tem de ser de nido para Airbus485.
Figura 137
Activar capacidades de controlo do sistema.
Para comunicar devidamente com o controlador de sistema de Série X,
é necessário que o Xe-70M tenha os seguintes pontos de con guração
devidamente de nidos.
No separador De nições do Operador, página 3 (velocidade xa) ou página 2
(velocidade variável).
Veri que se o ponto de con guração de controlo COM está activado (caixa
de veri cação preenchida) tal como apresentado mais abaixo. Se este ponto
de con guração não estiver seleccionado, o controlador do sistema não será
capaz de carregar ou descarregar a máquina.
Além disso, para máquinas de velocidade xa, certi que-se de que o
ponto de con guração Activar Reinício Automático está activado (caixa de
veri cação preenchida) ou o compressor continuará a funcionar quando for
descarregado pelo controlador do sistema
Figura 138
Após a de nição do endereço e controlo COM, certi que-se de que o
Sequenciamento Integral está desactivado, navegando para a página
Sequenciamento Integral e veri cando se o ponto de con guração do
sequenciamento integral está desactivado (caixa de veri cação não
preenchida), tal como apresentado mais abaixo:
Figura 139
Após a de nição correcta destes pontos de con guração e o arranque local
da máquina, o controlador do sistema deverá ver a informação do estado a
partir do compressor e ser capaz de assumir o controlo.
