80447162 Rev B PT-55
PT
Cancelar - Ignora quaisquer alterações efectuadas às de nições da Ethernet.
Pasta de sequenciamento integral

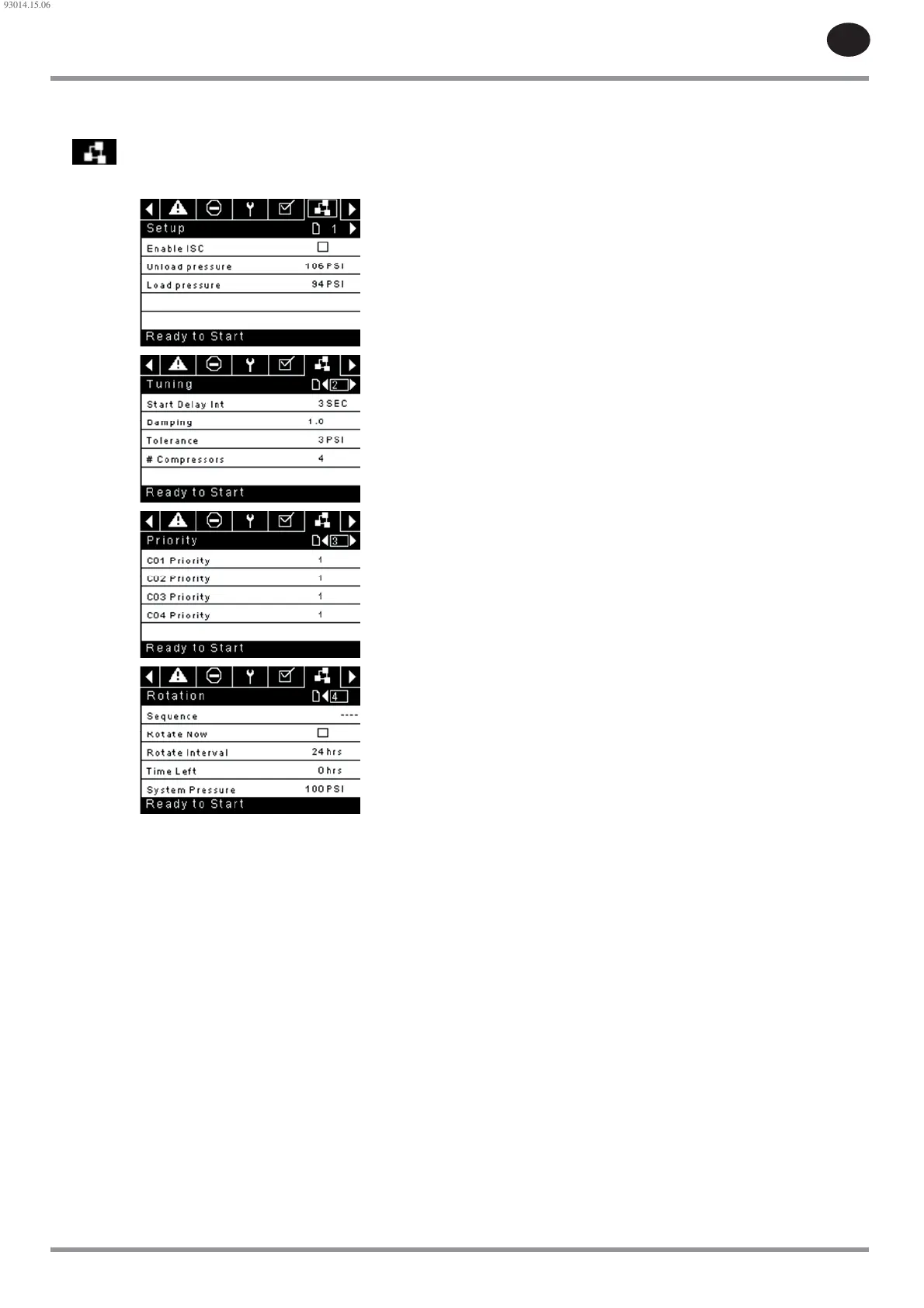

Figura 114 : Pasta de sequenciamento integral
O Sequenciamento Integral permite que o compressor seja ligado em
rede com um máximo de três outros compressores (velocidade xa ou
variável) por forma a manter uma pressão estável do sistema carregando e
descarregando os compressores conforme necessário. O Sequenciamento
Integral não necessita de mais equipamento para além de uma ligação série
de dois condutores em cadeia entre todos os compressores no sistema,
ligada à porta X04 do controlador.
Para um compressor ser um membro do sistema de sequenciamento integral,
o ponto de con guração de controlo COM no separador de de nições do
operador tem de ser activado e o compressor iniciado através do botão de
arranque local. Além disso, recomenda-se a activação da função Reinício
Automático, uma vez que o sistema do sequenciamento integral nunca
iniciará e parará as máquinas, apenas as carregará e descarregará. O
sequenciamento integral conta com o Reinício Automático para desligar o
motor do compressor quando este não for necessário.
Tenha em conta que o endereço do compressor no sistema do
sequenciamento integral é de nido pelo endereço RS-485 que foi de nido
na pasta de de nições gerais. Tenha também em conta que o sinal de
pressão, utilizado para determinar o momento de carga ou descarga de outro
compressor, baseia-se na leitura da pressão a partir do compressor escolhido
como dispositivo mestre do sequenciamento integral. Por último, tenha
em conta que o Protocolo Activo no separador de de nições gerais tem de
ser de nido para Airbus485, para que o sequenciamento integral funcione
devidamente.
Certas funções poderão interferir no carregamento e descarregamento dos
compressores:
Veri que se o interruptor de Activação de Carga Remota está na posição
aberta. Se estiver na posição fechada, permitirá que o interruptor de
carga/descarga de na o comando de carga.
O controlador mestre TEM de ser iniciado e estar a funcionar na
sequência. Caso contrário, os compressores regressarão aos seus pontos
de de nição locais.
Se o controlador mestre estiver a dizer a um controlador secundário
para carregar e a pressão local do último for superior ao seu ponto
de con guração o ine máximo ou ao seu ponto de con guração de
paragem imediata, o controlador secundário descarregará localmente
e permanecerá sem carga até que a pressão caia abaixo dos pontos de
con guração online ou alvo.
Sequenciamento Integral - A activação do Sequenciamento Integral
selecciona este compressor como dispositivo Mestre da sequência. O sensor
de descarga do conjunto do mestre será o sinal de pressão utilizado para
o sistema. A prede nição é desactivada. Certi que-se de que todos os
compressores estão con gurados para o sequenciamento integral antes de
activar esta função. É importante que apenas um compressor no sistema
tenha este ponto de con guração activado, caso contrário isso poderá
afectar o comportamento do sistema. Este ponto de con guração deverá ser
igualmente modi cado enquanto o compressor estiver parado. Tenha em
conta que o dispositivo mestre do Sequenciamento Integral não tem de ser o
endereço 1 RS-485 atribuído ao compressor.
Pressão de Descarga - Determina a pressão com que um compressor será
descarregado pelo sistema. A pressão de descarga do sistema deverá ser
sempre de nida como inferior ao ponto de con guração o ine local dos
compressores no sistema. Tenha em conta que, enquanto estiver sob o
controlo do sistema, o compressor ignorará os pontos de con guração de
pressão local, excepto para funções de protecção.
Pressão de Carga - Determina a pressão com que um compressor será
carregado pelo sistema. . A pressão de descarga do sistema deverá ser
sempre de nida como inferior ao ponto de con guração o ine local dos
compressores no sistema. A pressão de descarga do sistema deverá ser
sempre de nida como inferior ao ponto de con guração o ine local dos
compressores no sistema. Tenha em conta que, enquanto estiver sob o
controlo do sistema, o compressor ignorará os pontos de con guração de
pressão local, excepto para funções de protecção.
Intervalo de Atraso de Arranque – Determina o período de tempo entre o
carregamento de compressores. Impede que todos os compressores sejam
carregados de uma só vez. Este ponto de con guração deverá ser de nido
para o tempo de arranque mais longo dos compressores no sistema. De uma
forma geral, será equivalente ao tempo de transição estrela/triângulo de uma
máquina de velocidade xa ou tempo de rampa de uma máquina VSD.
Amortecimento – A de nição “Amortecimento” do controlo da pressão que é
utilizada para determinar a rapidez com que o sistema responde a desvios da
pressão. O valor prede nido é 10 e, normalmente, não deve ser alterado.
Tolerância - A de nição “Tolerância” do controlo da pressão que é utilizada
para determinar o modo como o sistema responde a alterações da pressão
acima e abaixo das pressões de carga/descarga. O valor prede nido é 3,0 psi
e, normalmente, não deve ser alterado.
Número de compressores – De ne a quantidade de compressores
existentes no sistema. Existe um máximo de 4.
Prioridade – É possível atribuir um nível de prioridade a cada compressor.
De nir uma prioridade para um compressor afecta a forma como a
rotação terá lugar. Os compressores com prioridade 1 estarão sempre
na(s) posição(ões) principal(is), seguidos dos compressores de prioridade
2, e assim sucessivamente. Os compressores só mudarão de posição com
compressores que tenham o mesmo nível de prioridade.
Sequência – Apresenta a ordem actual de carga/descarga do sistema.
É atribuída uma letra a cada compressor do sistema. A letra indica se a
máquina com o endereço Airbus atribuído é a máquina líder (carrega
primeiro, descarrega em último) ou uma das máquinas secundárias. A
letra A é atribuída à máquina líder, B à próxima máquina a carregar, C à
terceira máquina a carregar e D à última máquina a carregar. As máquinas
descarregarão na ordem inversa, de forma a que A seja a última máquina em
funcionamento.
A primeira posição na sequência - - - - no separador Sequenciamento Integral,
a página 3 refere-se sempre ao compressor que é atribuído ao Endereço 1
Airbus. A segunda posição ao Endereço 2 Airbus e assim sucessivamente.
Tenha em conta que a sequência de letras poderá mudar devido à rotação.
•
•
•
93014.15.06
