ES
ES-6 80447162 Rev B
General de Electricidad
El compresor se deberá conectar a tierra de manera apropiada, cumpliendo
con todas las normas y reglamentos que correspondan (locales, estatales,
nacionales, federales, etc.).
La instalación de este compresor deberá cumplir con todas las normas y
reglamentos que correspondan (locales, estatales, nacionales, federales, etc.).
El compresor deberá tener su propio disyuntor, situado adyacente a este.
El fusible que protege el circuito y el compresor se seleccionará de acuerdo
con los requisitos de códigos reconocidos sobre la base de los datos
proporcionados en la sección de información general.
El cliente/contratista de electricidad debe dimensionar los cables
de alimentación para asegurar que el circuito esté equilibrado y no
sobrecargado por otros equipos eléctricos. La longitud del cableado desde
un punto de alimentación eléctrica apropiado es crítica ya que las caídas de
tensión pueden afectar el rendimiento del compresor.
AVISO
Para las unidades VSd, los diámetros de los cables pueden variar
considerablemente y por lo tanto el reactor de línea cuenta con conexiones
de bus de cobre . Estas conexiones pueden aceptar pernos entre 6 y 12 mm.
Las conexiones de cable de alimentación a los terminales de entrada L1-L2-L3
deben estar apretadas y limpias.
La tensión de alimentación debe ser compatible con los valores nominales de
la placa de características del producto.
El transformador del circuito de control tiene diferentes tomas de tensión.
Asegúrese de que estas estén con guradas para la tensión especí ca
aplicada antes del arranque.
Retire la placa ciega para recortar un agujero para la conexión de la
alimentación entrante. Si es necesario hacer un agujero en la caja de control
en una ubicación distinta, se debe tener cuidado de no dejar que entren
virutas de metal en el motor de arranque u otros componentes eléctricos de
la caja. Si se utiliza otro agujero, el agujero original debe ser obturado.
El cable de alimentación debe incluir los prensaestopas correctos hacia
la caja del motor de arranque para mantener una protección de entrada
adecuada. Las cajas del motor de arranque de velocidad ja corresponden
a la clasi cación NEMA4/IP65 y las cajas del motor de arranque VSD
corresponden a la clasi cación NEMA12/IP54. Para las cajas de arranque VSD,
el cable de alimentación debe contar con prensaestopas para asegurar que el
aire sucio no omita los ltros.
Una vez nalizada la instalación eléctrica, compruebe que el sentido de giro
del motor del soplador o ventilador sea el correcto.
Las máquinas VSD se han diseñado para usar en lugares donde el suministro
eléctrico está separado de las zonas residenciales y comerciales cercanas.
Si la máquina se utilizará en un entorno de industria liviana, residencial o
comercial en el que se comparta la red local de suministro de electricidad,
pueden requerirse otras medidas de blindaje contra radiofrecuencia (RF).
Consulte al distribuidor/proveedor local para obtener más detalles sobre el
ltro de RF opcional.
Los compresores VSD tienen un calentador anticondensación y un
termostato en la caja eléctrica. Este circuito se puede conectar a una fuente
de alimentación eléctrica monofásica independiente de 110 V o 230 V, según
el país donde se instale. El suministro debe contar con los fusibles adecuados
y se debe instalar un disyuntor independiente adyacente al compresor.
Veri que que el termostato esté ajustado a 29 ºC (85 ºF). Esto se debe hacer
conforme a códigos reconocidos. Es una buena práctica, a veces obligatoria,
colocar señales apropiadas que adviertan que la máquina tiene dos fuentes
de alimentación eléctrica distintas y que ambas deben estar interrumpidas
antes de que se intente efectuar cualquier trabajo.
Para los compresores VSD, el circuito del calentador también puede recibir
alimentación desde la toma de 110 V del transformador de control y
conectarse según se muestra en el diagrama esquemático de cableado
(provisto en forma separada de este manual).
AVISO
Los aislamientos de la fuente de alimentación principal y del motor
del ventilador debe ser probados por un electricista cuali cado antes
de la puesta en marcha inicial o después de un periodo prolongado de
parada en condiciones de frío y humedad.
Consideraciones eléctricas especiales para compre-
sores con accionamiento de velocidad variable (VSD)
Suministro de energía de entrada principal
La energía de entrada principal del compresor proviene de diferentes
con guraciones y fuentes de transformadores. Las con guraciones y fuentes
más comunes son el sistema secundario en estrella y el sistema secundario
en triángulo.

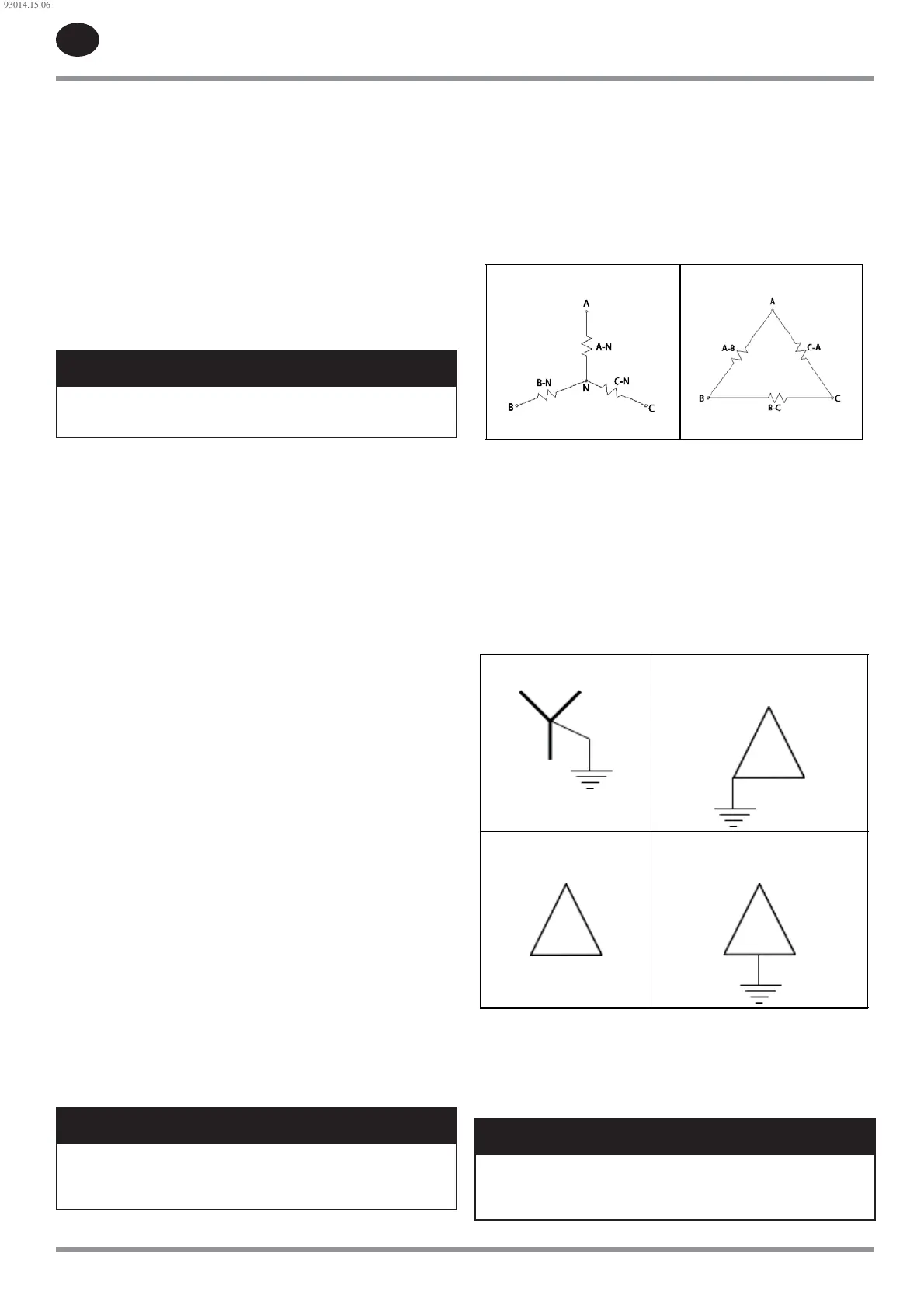

Figura 2 : Con guraciones de sistemas en estrella y en triángulo
Estrella
Triángulo
Cómo conectar a tierra
En la mayoría de las condiciones, los sistemas en estrella deben conectarse a
tierra. Consulte los códigos eléctricos locales. Al conectar a tierra un sistema
en estrella, se estabiliza y controla la descarga de tensión a tierra. De ese
modo, se evita que el sistema se dañe por la condiciones que producen
descarga de alta tensión a tierra. Es común conectar a tierra el punto neutro
(central) de una fuente en estrella.
Los sistemas en triángulo no necesitan conectarse a tierra. Si conecta a tierra
un sistema en triángulo, conéctelo a una fase. También puede conectarlo a
tierra a un contacto central en una fase.
Figura 3 : Conexión a tierra de sistemas en estrella y en triángulo
Sistema en estrella con
conexión a tierra (típico)
Sistema en triángulo con conexión
a tierra por un vértice (atípico)
Sistema en triángulo sin
conexión a tierra (típico)
Sistema en triángulo con conexión
a tierra por el centro (atípico)
Consulte los códigos eléctricos para conectar el compresor a una conexión
permanente de seguridad a tierra. La caja eléctrica del compresor contiene
un borne de conexión a tierra de energía eléctrica identi cado como “PE”.
La fuente de energía de entrada principal típica es una conexión de cuatro
cables: tres de energía y uno de conexión a tierra. Conecte el cable de
conexión a tierra al borne de conexión a tierra.
AVISO
Si solo hay tres cables de energía y ninguno de conexión a tierra,
conecte el borne a la conexión a tierra adecuada del edi cio. No
permita que el marco de la caja quede otando sin una conexión
eléctrica a una fuente de conexión a tierra de energía.
