80447162 Rev B FR-25
FR

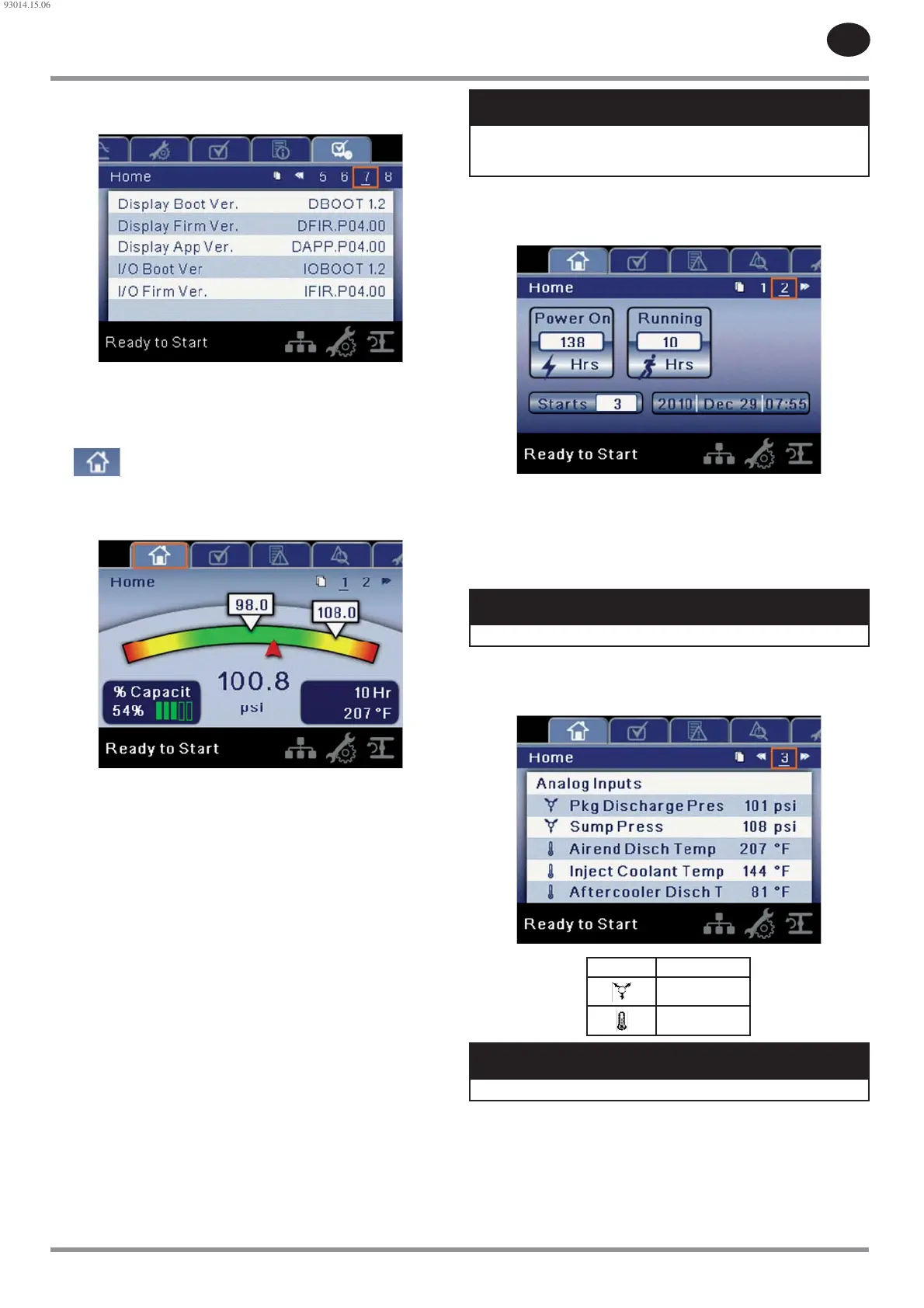

Pages 4 et 5 : Réglages en usine
Illustration 36 : Réglages en usine
Ces pages sont utilisées pour a cher des informations sur le logiciel du
contrôleur. Tous les éléments sont en lecture seule.
Options des Dossiers (Vitesse Variable)
Dossier accueil
Page 1 : Aperçu du système
Illustration 37 : Aperçu du système
C'est l'a chage par défaut con guré en usine, qui apparaît après l'activation
du système.
Le point de consigne pour la pression cible est indiqué dans la case
blanche et par la èche blanche, qui sont toujours centrés sur l'indicateur
de pression. C'est la pression que le compresseur essaie de maintenir.
Le point de consigne pour l'arrêt automatique est indiqué dans la
case blanche et par la èche blanche, qui se trouvent toujours du côté
droit de l'indicateur de pression. Lorsque le compresseur atteint ce
point de consigne, la pression d'air est automatiquement évacuée et le
compresseur s'arrête.
La pression de refoulement de la centrale d'air est indiquée par les
grands chi res centrés sous l'indicateur de pression et par la èche rouge.
C'est la pression de sortie du compresseur.
L'unité de mesure de la pression est indiquée sous la pression de
refoulement de la centrale d'air. Il est possible de la sélectionner à partir
du dossier PARAMÈTRES GÉNÉRAUX.
Le pourcentage de capacité est indiqué du côté inférieur gauche de
l'écran, en chi re et sous forme d'un graphique à barres. C'est la quantité
d'air que le compresseur produit sous forme de pourcentage de sa
capacité maximale.
la température de refoulement du bloc de compression est indiquée
par les chi res du côté inférieur droit de l'écran.
L'unité de mesure de la température est indiquée à la droite de la
température de refoulement du bloc de compression. Il est possible de la
sélectionner à partir du dossier PARAMÈTRES GÉNÉRAUX.
Les heures de fonctionnement indique le nombre d'heures de
fonctionnement du compresseur.
•
•
•
•
•
•
•
•
REMARQUE
Les points de consigne pour la pression cible et l'arrêt automatique
peuvent être sélectionnés et modi és sur cette page. Toutes les autres
informations gurant sur cette page sont en lecture seule.
Page 2 : Compteurs
Illustration 38 : Compteurs
Les compteurs horaires indiquent le nombre d'heuresde mise sous
tension du contrôleur et de fonctionnement du compresseur.
Starts (Démarrages) indique le nombre de tentatives de démarrage du
compresseur.
Date & Heure est réglable et con gurable dans le dossier PARAMÈTRES
GÉNÉRAUX.
REMARQUE
Toutes les informations gurant sur cette page sont en lecture seule.
Pages 3 à 5 : Entrées analogiques et informations sur le compresseur
Illustration 39 : Entrées analogiques et informations sur le compresseur
Icône Signi cation
Pression
Température
REMARQUE
Toutes les informations gurant sur ces pages sont en lecture seule.
Les entrées analogiques suivantes sont a chées dans cette section :
Pression de refoulement de la centrale d'air
Pression du carter
Température de refoulement du bloc de compression
Température du réfrigérant injecté
Température de refoulement du refroidisseur nal
•
•
•
•
•
•
•
•
93014.15.06
