12 | ACS 651/751 | Produktbeschreibungde
3.4 Funktionsbeschreibung
Bei dem ACS 651/751 handelt es sich um ein vollautoma-
tisches, kompaktes, fahrbares Gerät zur Ausführung von
Servicearbeiten an der Klimaanlage. Das ACS 651/751
kann manuell oder automatisch betrieben werden.
3.4.1 Griffe
Mit den Griffen (Fig. 1, Pos. 1) lässt sich das
ACS 651/751 mühelos hin- und herfahren.
3.4.2 Mensch-Maschine-Schnittstelle (MMS)
i
C
!
HP
LP
1
2
3
5
4
6
7
1
2
3
4
5
6
7
8
9
*
+
0
ABC
123
]
459897_6Nkv

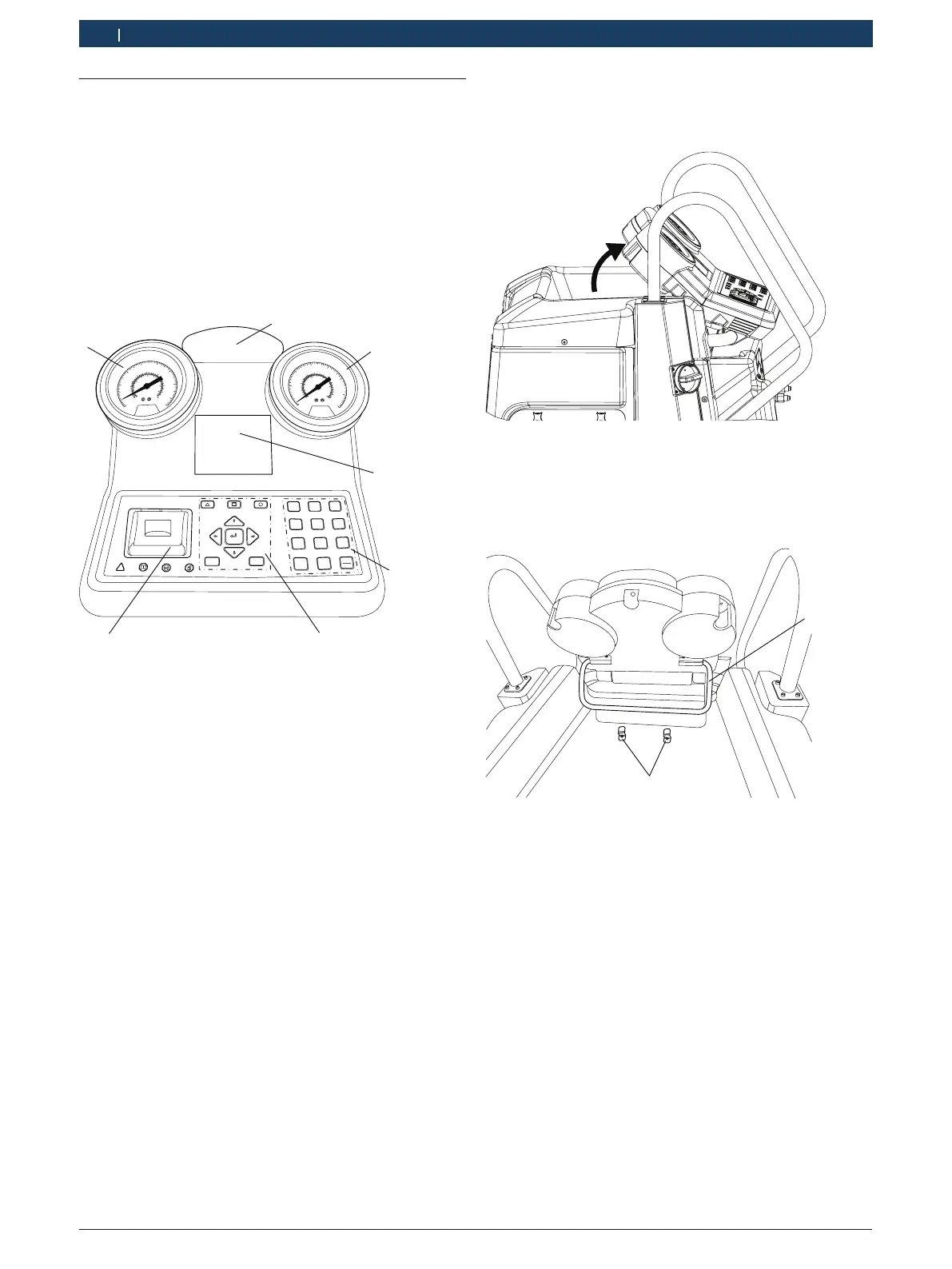

Fig. 3: ACS 651/751 MMS-Modul
1 Hochdruckmesser
2 Status- und Warnleuchte
3 Niederdruckmesser
4 LCD
5 Eingabetasten
6 Auswahl- und Funktionstasten
7 Drucker
Das MMS-Modul kann angehoben und mithilfe der
MMS-Halterung (Fig. 5, Pos. 1) an der Rückseite des
MMS-Moduls arretiert werden.
459897_17Nkv
Fig. 4: Anheben des MMS-Moduls
Ziehen Sie die MMS-Halterung (Fig. 5, Pos. 1) unter
dem MMS-Modul heraus. Schieben Sie die MMS-Halte-
rung unter die Verriegelungsplatten (Fig. 5, Pos. 2) an
der Abdeckplatte.
2
1
Fig. 5: Fixieren des MMS-Moduls
1 MMS-Halterung
2 Verriegelungsplatten
Die Druckmesser (Fig. 3, Pos. 1 und 3 ) am MMS-Modul
dienen zur Überwachung des Druck in verschiedenen
Phasen des Service der Fahrzeug-Klimaanlage. Der
Status der verschiedenen Phasen während des Service
wird auf dem mehrfarbigen LC-Display angezeigt (Fig. 3,
Pos. 4). Während des Service erforderliche Eingaben
erfolgen über die Eingabetasten (Fig. 3, Pos. 5) auf der
Tastatur.
Die Auswahl- und Funktionstasten (Fig. 3, Pos. 6) auf
der Tastatur dienen zum Navigieren zwischen den
Menüoptionen auf der Benutzeroberfläche.
