Ürün açıklaması | ACS 651/751 | 641
1 689 988 238 2012-11-07| Robert Bosch GmbH
tr
Açıklama Sipariş numarası
Ochrana hrany – levé držadlo F 002 DG3 4VA
Ochrana hrany – pravé držadlo F 002 DG3 4VB
Kutu modülü - POE yağ F 002 DG2 4H7
YB-AB konektörü F 002 DG3 4XK
3.3 Ünitenin açıklaması
0
2
4
6
8
10
0
5
10
15
20
25
30
35
12
HP
LP
14
!
2
ABC
3
DEF
6
MNO
ABC
123
8
TUV
7
PQRS
5
JKL
4
GHI
1
c
i
+
*
9
WXYZ
0
]
1 2 3
4
7
6
5
459897_18Nkv
8
9
10

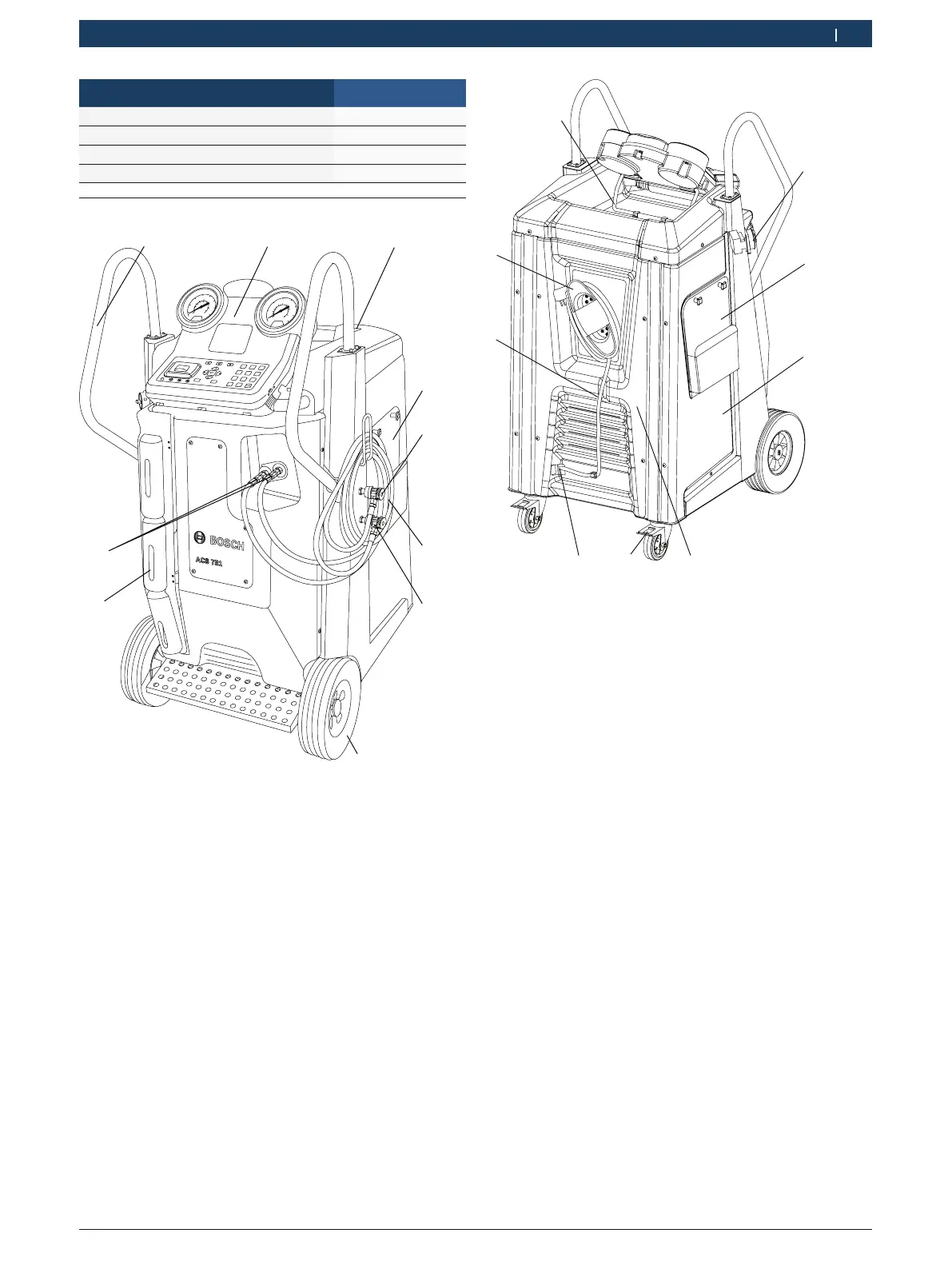

Fig. 1: Öncen görünüm
1 Tutamaç
2 İnsan Makine Arayüzü (HMI)
3 Üst panel
4 Servis kapağı
5 HP hızlı bağlayıcılar
6 Servis hortumları
7 LP hızlı bağlayıcı
8 Ön tekerlek
9 Ön servis kapağı
10 Boru için filtreler
459898_19Nkv
1
2
3
4
567
9
8
Fig. 2: Arkadan görünüm
1. HMI desteği
2 Ana anahtar
3 Servis kapağı
4 Sol panel
5 Arka panel
6 Frenli arka tekerlek
7 Güç girişi
8 Güç kablosu
9 Kablo tutucu
