1 689 988 238 2012-11-07| Robert Bosch GmbH
520 | ACS 651/751 | Opis produktupl
3.4.10 Filtry szeregowe
Wężyki wysokiego ciśnienia (HP) i niskiego ciśnienia
(LP) podłączone są do urządzenia diagnostycznego
ACS 651/751 przez filtry szeregowe (Rys. 1, poz. 10).
Filtry szeregowe zapobiegają wnikaniu zewnętrznych czą-
stek
stałych do wewnętrznych obwodów hydraulicznych urzą-
dzenia ACS 651/751.
3.4.11 Hamulce
Urządzenie diagnostyczne ACS 651/751 może być za-
bezpieczone przed toczeniem się przez użycie hamul-
ców (Rys. 2, poz. 6) na kołach tylnych.
3.4.12 Kabel zasilania i wyłącznik główny zasilania
Kabel zasilania jest podłączony do gniazdka (Rys. 2, poz. 7),
a następnie do zasilania głównego. Kiedy kabel zasila-
nia nie jest używany, można go nawinąć na wspornik ka-
bla zasilania
(wspornik kabla zasilania, poz. 9) usytuowany na płycie
tylnej (Rys. 2, poz. 5). Urządzenie ACS 651/751 może
być zasilane prądem elektrycznym przez obrócenie wy-
łącznika do pozycji pionowej.
I

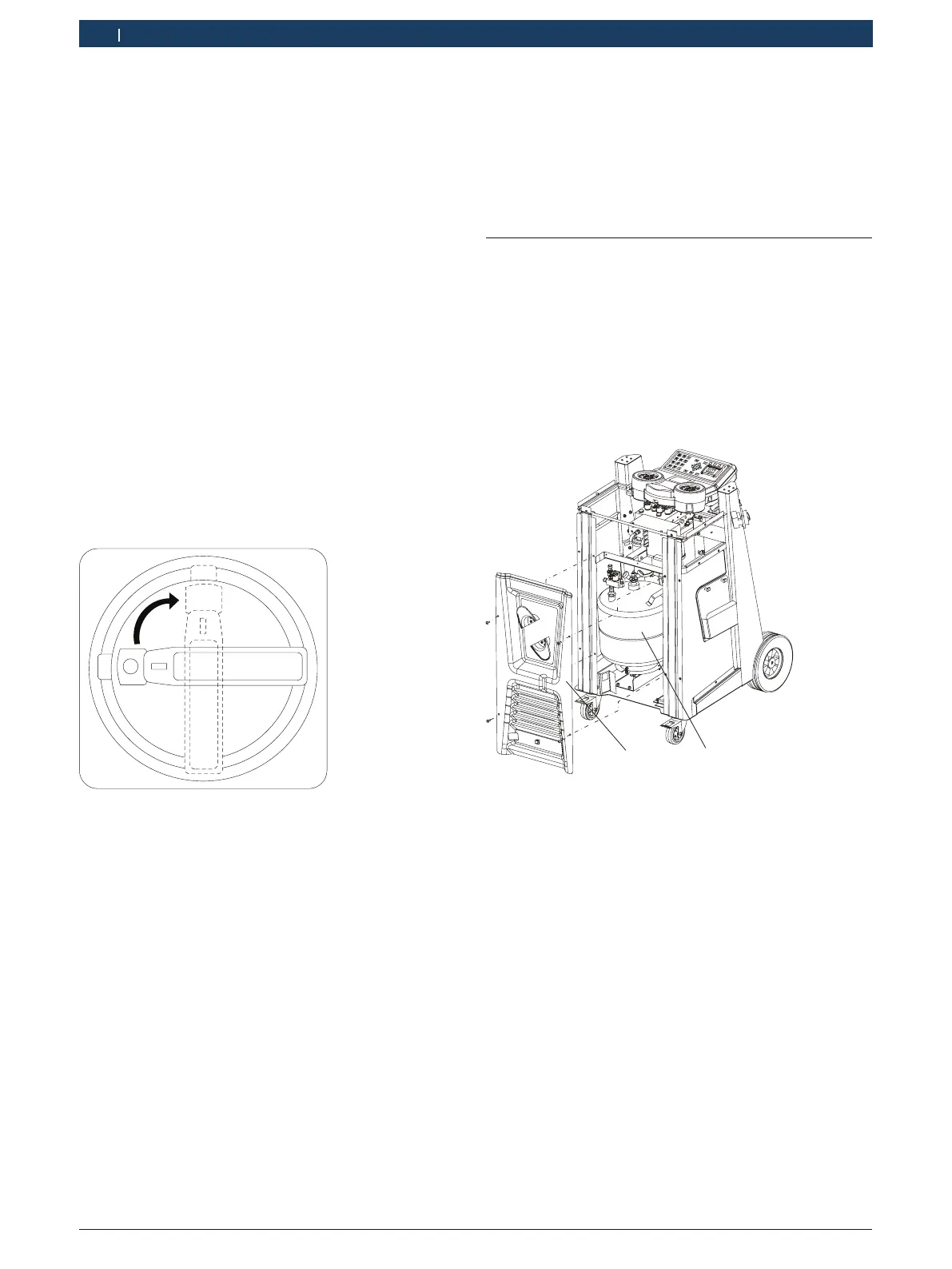

Rys. 13: Wyłącznik główny
4. Przekazanie do uruchomie-
nia i eksploatacji
i Wszystkie operacje opisane w rozdziale 4 muszą być
przeprowadzone przed pierwszą obsługą układu kli-
matyzacji samochodu.
4.1 Usuwanie opakowania transportowe-
go
1. Usunąć pudełko kartonowe.
2. Usunąć opakowanie transportowe.
3. Usunąć części umieszczone pod urządzeniem dia-
gnostycznym ACS 651/751.
4. Zdjąć urządzenie diagnostyczne ACS 651/751 z pale-
ty opakowania.
5. Odłącz przewód zasilania od gniazda zasilania
6. Otworzyć płytę tylną (Rys. 14, poz. 2).
Rys. 14: Otwieranie tylnej płyty
7. Usunąć opakowanie butli czynnika chłodniczego
(Rys. 14, poz. 1).
! Przy usuwaniu materiałów opakowaniowych z butli
czynnika chłodniczego uważaj, by węże butli nie
dotykały obudowy filtra-osuszacza. Upewnij się też,
że złącza elektryczne rozgałęźnika oczyszczacza
powietrza i czujnika temperatury na butli nie są
uszkodzone.
8. Sprawdzić wzrokowo, czy nie ma wycieków oleju.
i Nie odłączaj połączeń elektrycznych ani nie mani-
puluj przy częściach i podzespołach wewnętrznych
urządzenia.
i Jeśli stwierdzisz duże wycieki oleju, skontaktuj się z
biurem obsługi klienta.
9. Zamknij tylną płytę.
