Hizmete sokma | ACS 651/751 | 647
1 689 988 238 2012-11-07| Robert Bosch GmbH
tr

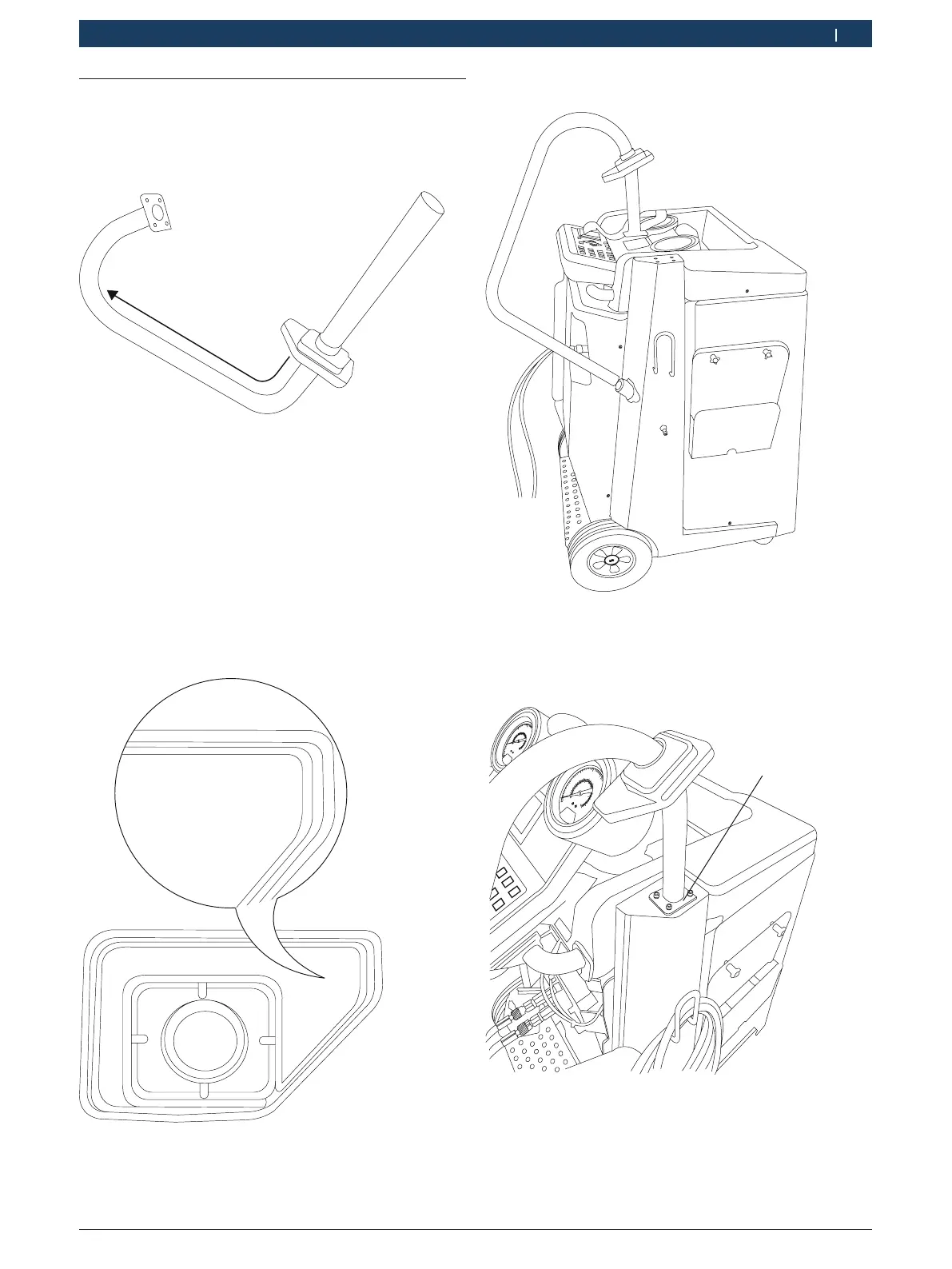

4. Tutamacın flanşsız ucunu bileziğe geçirin.
459897_62Nkv
Fig. 17: Tutamaçların bileziğe yerleştirilmesi
5. Tutamacın diğer ucunu, vida delikleri olan flanş
tarafı(Şek. 18. Num. 1) şasideki vida deliklerine denk
gelecek şekilde yerleştirin.
459897_61Nkv
1
Fig. 18: Tutamacın şasiye yerleştirilmesi
1. Flanş
6. Vidaları vida deliklerine takın ve tutamacı yerine sa-
bitlemek için vidaları sıkın.
4.2 Aletin ilk çalıştırılışından önce
1. Tutamacın ambalajını çıkarın.
2. Bir seferde bir tutamacı takın.
3. Kenar korumasını tutamacın flanşsız ucundan yerleş-
tirin. Kenar korumasını flanş yakınına itin.
Fig. 15: Montaj kenar koruma
i Sağ ve sol tutamaçlar için olan kenar korumalarını
karıştırmayın. Karıştırsanız dahi, kenar korumalarının
profilleri şasiye geçmez.
i Kenar korumasını ters çevirin ve gravüre bakın. Sağ
tutamaç için olan kenar korumasının gravürü "R"
ve sol tutamaç için olanı "L" şeklindedir. Aşağıdaki
resimde sağ tutamaç için olan kenar korumasının
gravürü gösterilmektedir.
R
R
Fig. 16: Sağ tutamaç için olan kenar koruması
