3.4.10 内联过滤器
HP和LP软管与ACS651/751通过内联过滤器相连（图1,编
号10）。内联过滤器防止外部颗粒
物进入到ACS651/751的内部液压路径。
3.4.11 制动器
可以通过使用后轮的制动器（图2,编号6），来防止
ACS651/751滚动。
3.4.12 电力电缆和主开关
电源电缆与插座（图2,编号7）相连然后连接到主电源。
当不使用时，电源电缆可以被绕在后侧面板（图2,位置5）
的电缆支架上
（图2,位置8）。可以通过将开关转到垂直位置，接通
ACS651/751电源。
459897_49Nkv
I

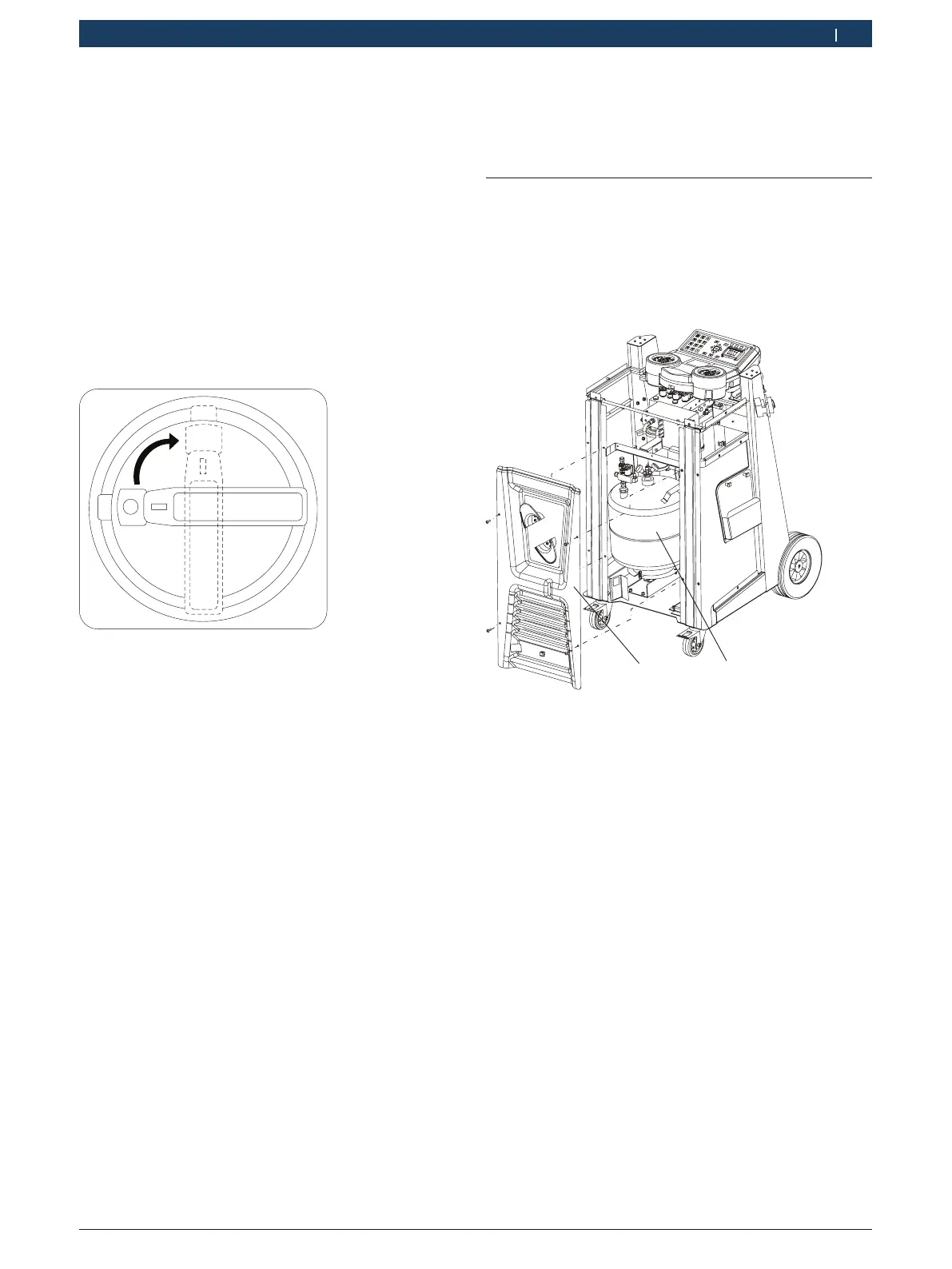

插图13: 总开关
4. 调试
i 在车辆空调控制系统初始服务前，必须执行第四章中的所
有描述。
4.1 拆除运输包装
1. 去除纸箱。
2. 拆除运输包装。
3. 拆除ACS651/751下的组件。
4. 将ACS651/751从包装板中移出。
5. 将电源线从电源插座拔下
6. 打开后侧板（图14，编号2）。
459898_30Nkv
2 1
插图14: 打开后侧板
7. 移除制冷剂缸（图14，编号1）的包装。
! 拆卸冷媒瓶周圍包裝材時，注意冷媒瓶軟管，不可碰觸底
盤或過濾乾燥器。同时确保汽缸上的空气净化歧管和温度
感应器的电路连接都不被损坏。
8. 视觉检查是否漏油。
i 不要用内部组件断开电气连接或干预。
i 如果有任何损坏或溢出，请与客服联系。
9. 关闭后侧板。
