Descripción del producto | ACS 651/751 | 203
1 689 988 238 2012-11-06| Robert Bosch GmbH
es
3.4.6 Compuertas de servicio
Para proporcionar un fácil acceso a los componentes
internos del ACS 651/751 durante los mantenimientos
de rutina, se han provisto las compuertas de servicio.
Hay tres compuertas de servicio: una en los paneles
laterales y la otra en el panel delantero.
i Consulte el capítulo 7 para obtener más información
sobre el mantenimiento.
La compuerta de servicio (Fig. 1, Pos. 9) del panel
delantero permite el acceso a las botellas de aceite y de
medio de contraste UV.
Para abrir la compuerta de servicio del panel delantero,
sujete y retire la puerta con cuidado.
459897_48Nkv

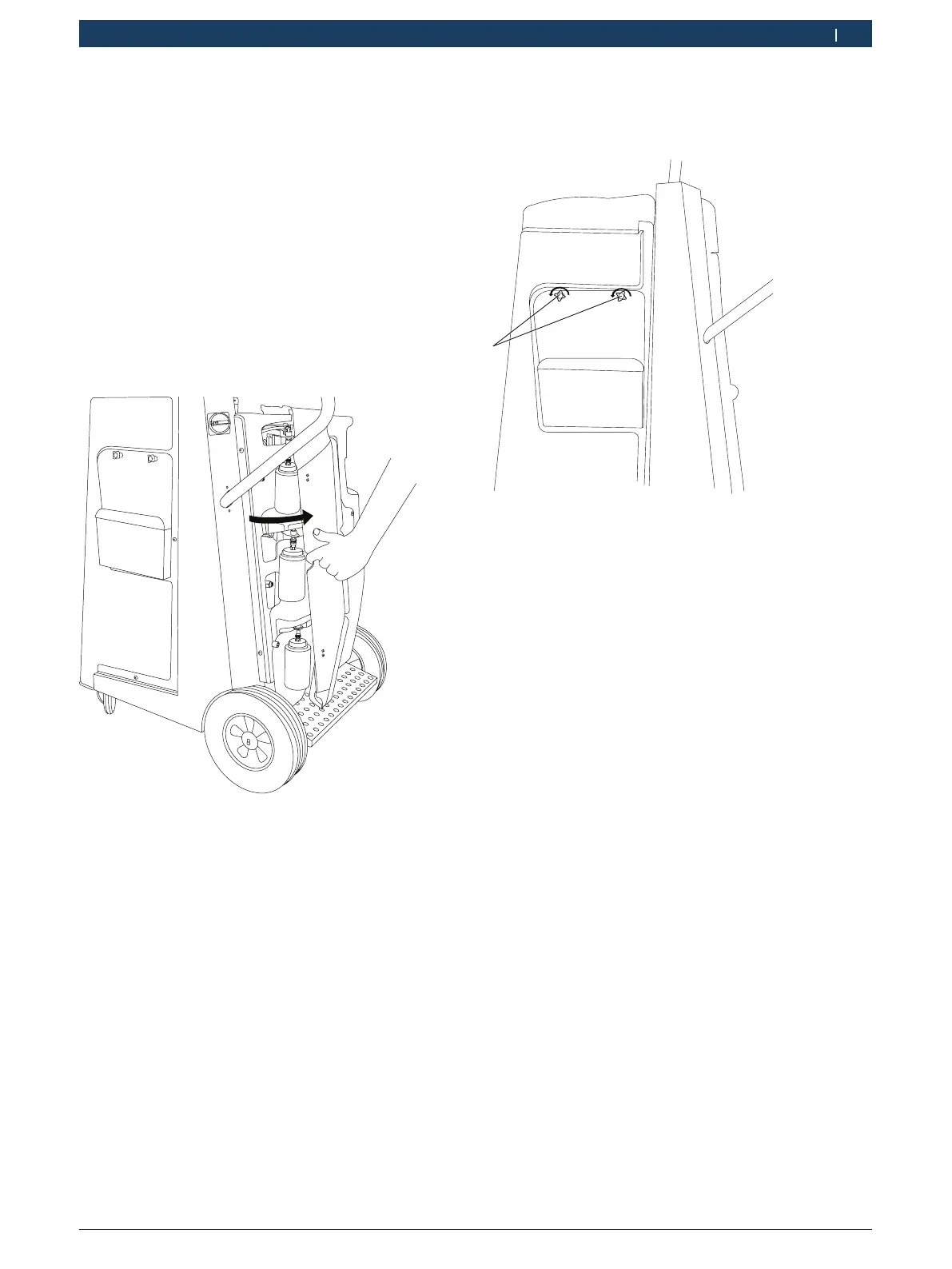

Fig. 8: Apertura de la compuerta de servicio del panel delantero
Las compuertas de servicio del panel izquierdo y del
panel derecho permiten el acceso a la bomba de vacío y
al deshidratador respectivamente.
459897_13_Nkv
Fig. 9: Desmontaje de la compuerta de servicio del panel
izquierdo
Para desmontar la compuerta de servicio del panel
izquierdo o del panel derecho, gire las dos tuercas de
palomilla en el sentido de las agujas del reloj para abrir
la compuerta (Fig. 9, Pos. 1) y levántela de su posición.
Los bolsillos provistos en las compuertas de servicio se
pueden usar para poner documentos. Las herramientas
se pueden colocar en el panel superior (Fig. 1, Pos. 3)
3.4.7 Básculas para el medio de contraste UV, bote-
llas de aceite y refrigerante
Hay diferentes tipos de básculas para controlar la can-
tidad de refrigerante, aceite o medio de contraste UV
que se inyecta al sistema de A/A del vehículo.
