Descripción del producto | ACS 651/751 | 205
1 689 988 238 2012-11-06| Robert Bosch GmbH
es
3.4.10 Filtros en línea
Las mangueras HP y LP están conectadas al
ACS 651/751 mediante filtros en línea (Fig. 1, Pos. 10).
Los filtros en línea previenen la entrada de partículas ex-
ternas
en las vías hidráulicas del ACS 651/751.
3.4.11 Frenos
Se puede evitar el desplazamiento del ACS 651/751
aplicando los frenos (Fig. 2, Pos. 6) en las ruedas tra-
seras.
3.4.12 Cable de alimentación e interruptor principal
El cable de alimentación se conecta primero a la toma eléc-
trica de la unidad (Fig. 2, Pos. 7) y después a la red de
alimentación. Cuando la unidad no está en uso, el cable
de alimentación puede ser enrollado en el sujetacable
(Fig. 2, Pos. 8) en el panel trasero (Fig. 2, Pos. 5). El
ACS 651/751 se puede encender girando el interruptor a
la posición vertical.
I

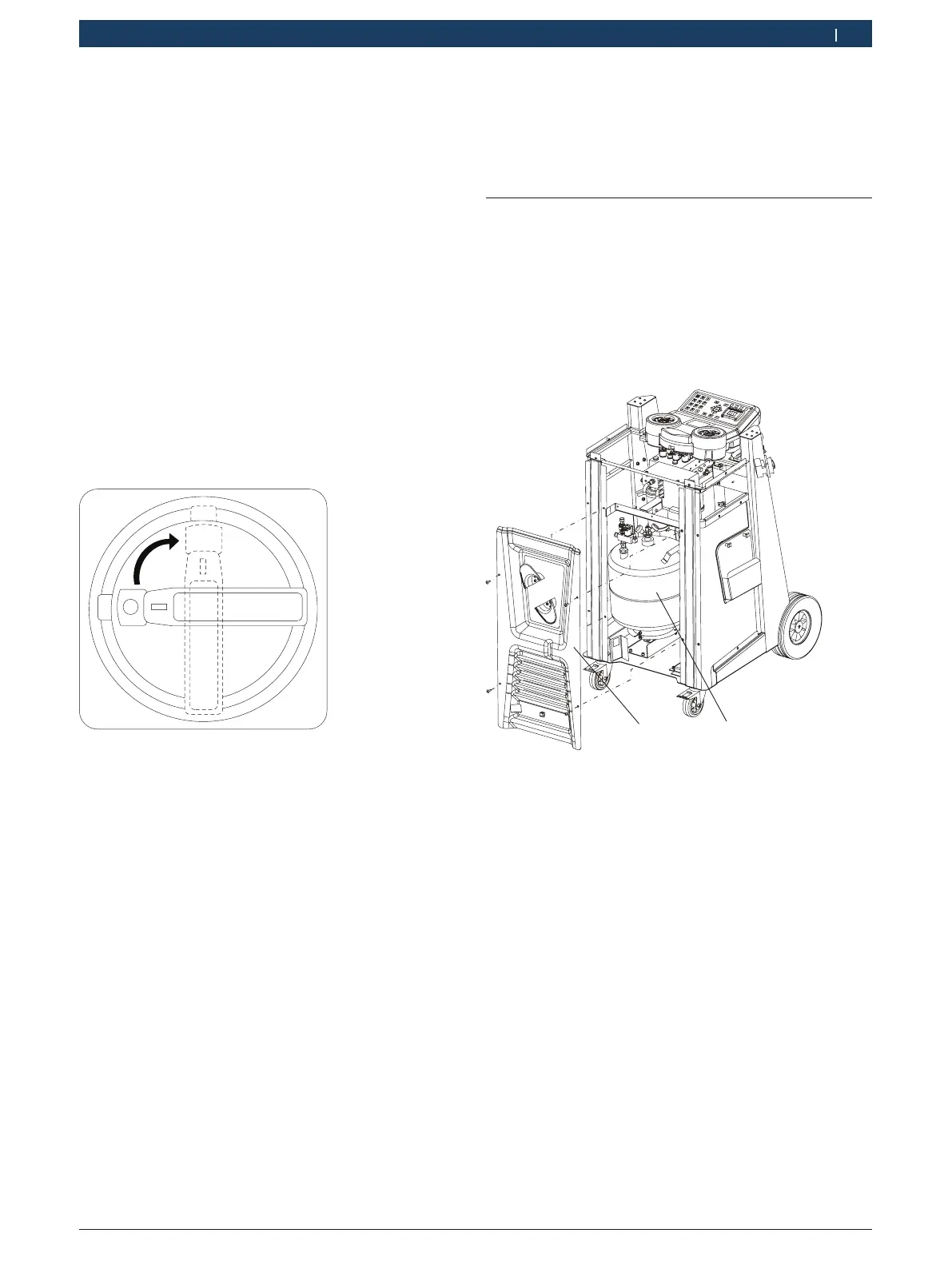

Fig. 13: Interruptor principal
4. Puesta en marcha
i Antes de realizar el primer servicio en un sistema de
A/A de vehículo, deben ejecutarse todos los pasos
descritos en el capítulo 4.
4.1 Quitar el empaquetado de transporte
1. Quite el empaquetado de cartón.
2. Quite el empaquetado de transporte.
3. Quite los componentes colocados debajo del
ACS 651/751.
4. Saque el ACS 651/751 del palé de empaquetado.
5. Desconecte el cable de alimentación de la toma
eléctrica
6. Abra el panel trasero (Fig. 14, Pos. 2).
459898_30Nkv
2 1
Fig. 14: Apertura del panel trasero
7. Quite el empaquetado de la botella de refrigerante
(Fig. 14, Pos. 1).
! Al quitar el empaquetado alrededor de la botella de
refrigerante, asegúrese de que los tubos flexibles de
la botella de refrigerante no estén en contacto con el
chasis o el deshidratador. Asegúrese también de que
las conexiones eléctricas hacia la tubuladura de pur-
ga de aire y el sensor de temperatura en el depósito
no están dañados.
8. Compruebe visualmente si hay derrame de aceite.
i No desconecte las conexiones eléctricas ni manipule
los componentes internos.
i En caso de cualquier daño o derrame de aceite,
póngase en contacto con el servicio de atención al
cliente.
9. Cierre el panel trasero.
