Opis produktu | ACS 651/751 | 515
1 689 988 238 2012-11-07| Robert Bosch GmbH
pl
Opis Numer zamówienia
Ochrana hrany – levé držadlo F 002 DG3 4VA
Ochrana hrany – pravé držadlo F 002 DG3 4VB
Zespół zbiornika - olej POE F 002 DG2 4H7
Złącze HP-LP F 002 DG3 4XK
3.3 Opis urządzenia
0
2
4
6
8
10
0
5
10
15
20
25
30
35
12
HP
LP
14
!
2
ABC
3
DEF
6
MNO
ABC
123
8
TUV
7
PQRS
5
JKL
4
GHI
1
c
i
+
*
9
WXYZ
0
]
1 2 3
4
7
6
5
459897_18Nkv
8
9
10

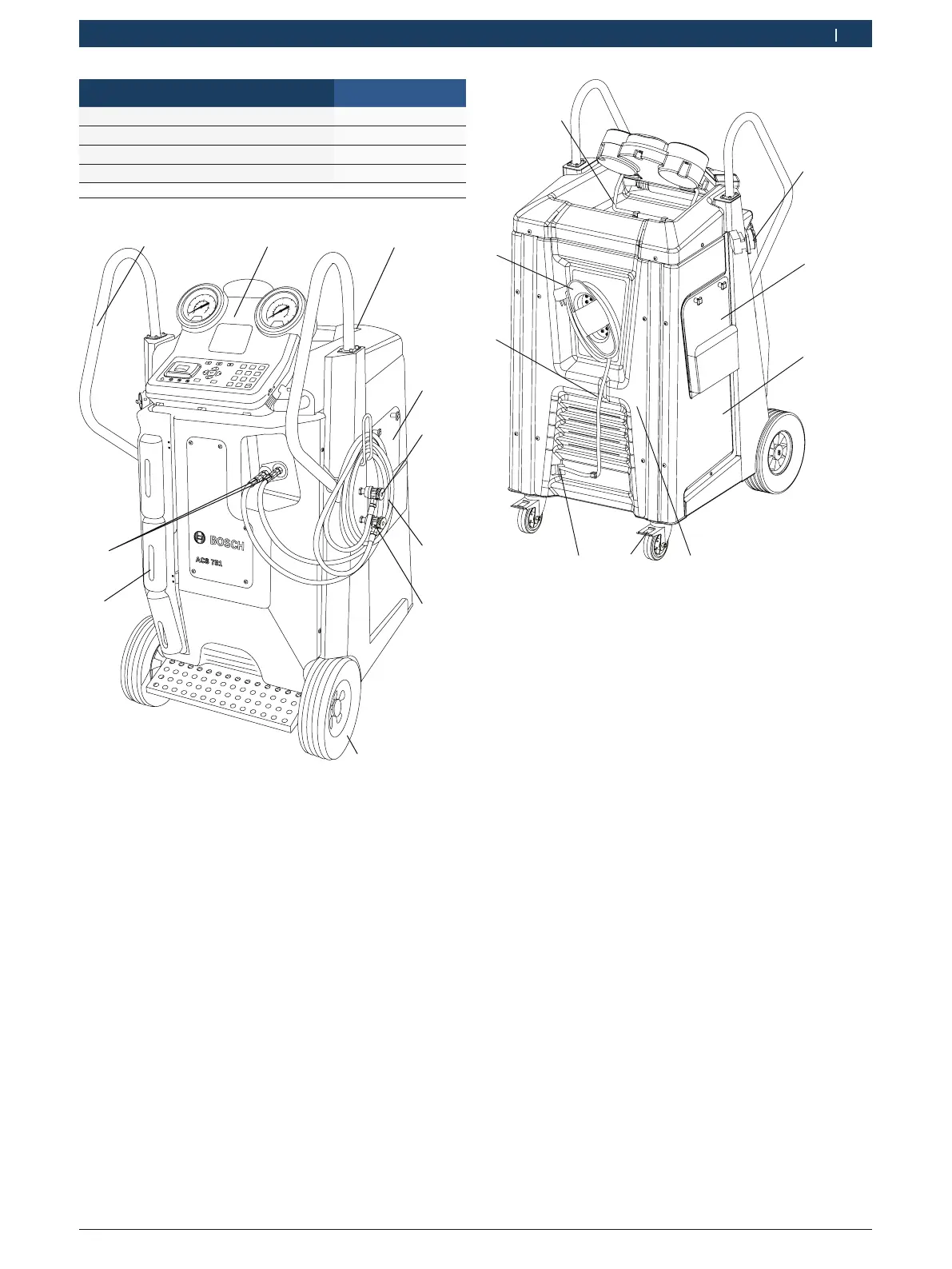

Rys. 1: Widok z przodu
1 Uchwyt
2 Interfejs człowiek-maszyna (HMI)
3 Płyta górna
4 Klapa serwisowa
5 Szybkozłączka wysokiego ciśnienia
6 Wężyki serwisowe
7 Szybkozłączka niskiego ciśnienia
8 Koło przednie
9 Przednia klapa serwisowa
10 Filtry szeregowe
459898_19Nkv
1
2
3
4
567
9
8
Rys. 2: Widok z tyłu
1. Wspornik HMI
2 Wyłącznik główny
3 Klapa serwisowa
4 Lewa płyta
5 Tylna płyta
6 Koło tylne z hamulcem
7 Gniazdo zasilania napięciem
8 Kabel zasilania prądem elektrycznym
9 Kątownik kabla zasilania
