3.4 Popis činnosti
ACS 651/751 je automatická, kompaktní, přenosná jed-
notka k servisu klimatizace. ACS 651/751 lze provozovat
manuálně nebo automaticky.
3.4.1 Držadla
Držadla (obr. 1, poz. 1) lze použít ke snadnému posuno-
vání ACS 651/751.
3.4.2 Rozhraní člověk / stroj - Human Machine In-
terface (HMI)
i
C
!
HP
LP
3
4
6
1
2
3
4
5
6
7
8
9
*
+
0
ABC
123
]
459897_6Nkv

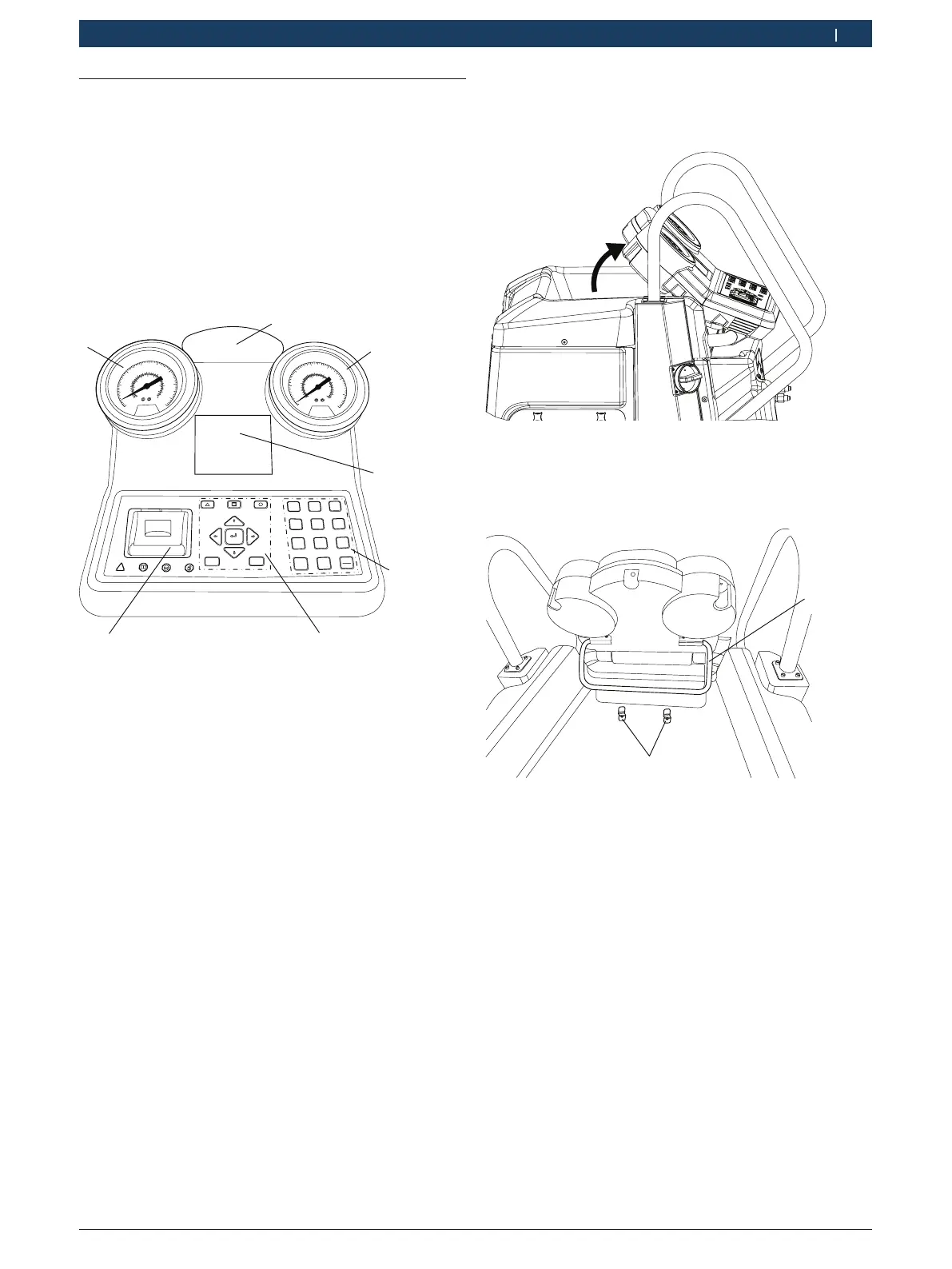

Fig. 3: ACS 651/751 modul HMI
1 Manometr HP
2 Stavové a výstražné kontrolky
3 Manometr LP
4 Displej LCD
5 Vstupní tlačítka
6 Klávesy voleb a funkční tlačítka
7 Tiskárna
Modul HMI lze nadzvednout a aretovat v příslušné polo-
ze pomocí podpěry HMI (obr. 5, poz. 1) na zadní straně
modulu HMI.
Fig. 4: Nadzvednutí modulu HMI
Vytáhněte podpěru HMI (obr. 5, poz. 1) umístěnou pod
modulem HMI. Zasuňte podpěru HMI pod aretační des-
tičky (obr. 5, poz. 2) na horním krytu.
2
Fig. 5: Aretace modulu HMI do žádané polohy
1 Podpěra rozhraní HMI
2 Aretační destičky
Manometry (obr. 3, poz. 1 a 3 ) na modulu HMI slouží
ke sledování tlaku během různých fází servisu klimatiza-
ce vozidla. Stav různých fází během servisu je zobrazen
na vícebarevném LCD displeji (obr. 3 , poz. 4). Požado-
vané vstupy během servisu lze zadávat pomocí vstup-
ních tlačítek (obr. 3, poz. 5) na klávesnici.
Klávesy voleb a funkční tlačítka (obr. 3, poz. 6) na klá-
vesnici lze použít k navigaci mezi položkami menu v uži-
vatelském rozhraní.
