Messa in funzione | ACS 651/751 | 269
1 689 988 238 2012-11-06| Robert Bosch GmbH
it
4.2 Prima del primo inserimento
1. Togliere l'imballaggio della maniglia.
2. Fissare una maniglia per volta.
3. Far passare il paraspigoli attraverso l'estremità della
maniglia senza la flangia. Spingere il paraspigoli
vicino alla flangia.

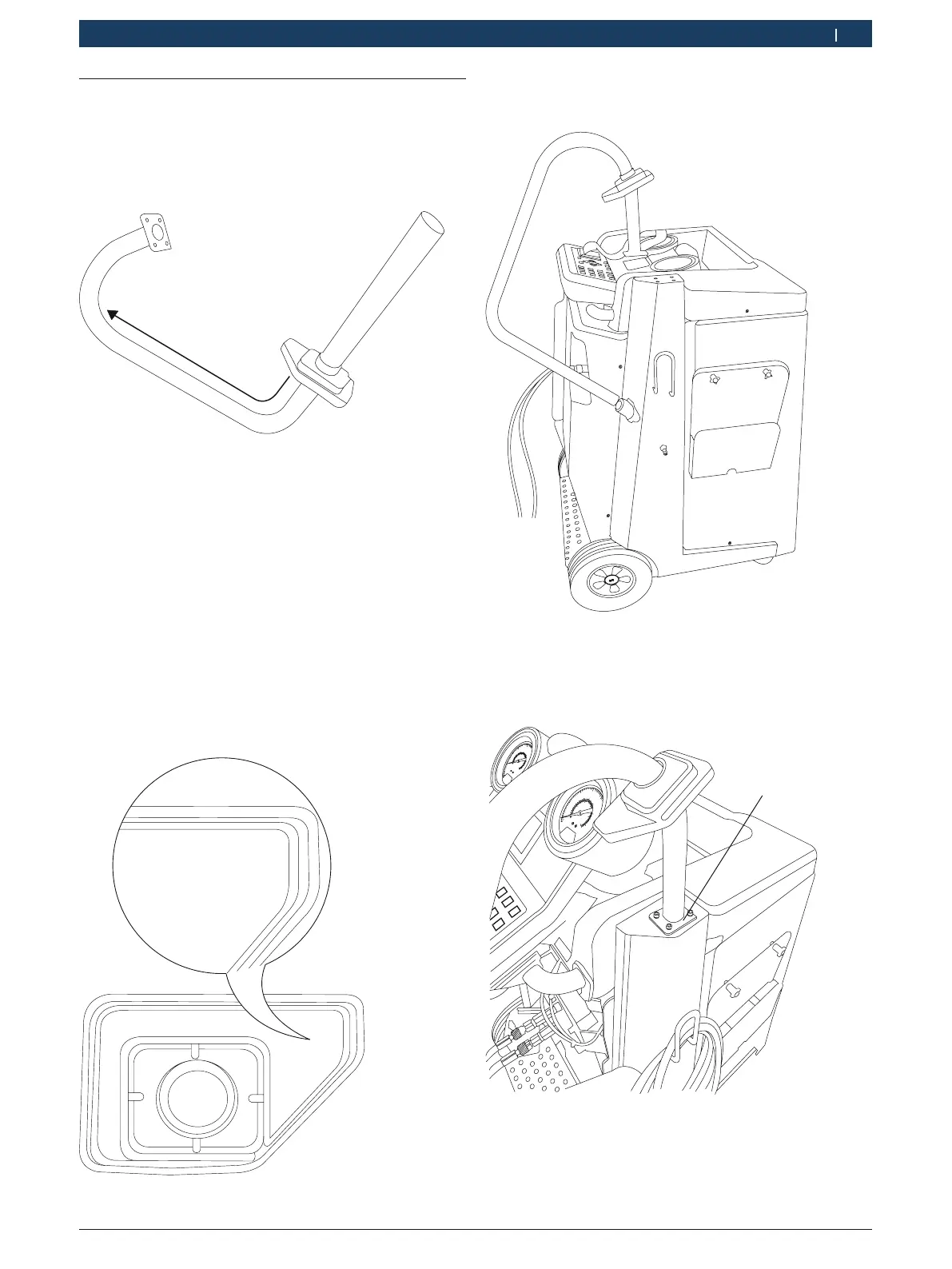

Fig. 15: Bordo di protezione di montaggio
i Non scambiare i paraspigoli per la maniglia sinistra e
quella destra. In caso contrario (se cioè i paraspigoli
sono scambiati), i profili dei paraspigoli non coinci-
dono con il telaio
i Rovesciare il paraspigoli e osservare l'incisione.
L'incisione per il paraspigoli della maniglia destra
è contrassegnata con una "R", mentre quella per la
maniglia sinistra è contrassegnata con una "L". La
seguente figura mostra l'incisione sul paraspigoli per
la maniglia destra.
R
R
Fig. 16: Paraspigoli per la maniglia destra
4. Inserire l'estremità della maniglia senza la flangia nel
passacavo.
459897_62Nkv
Fig. 17: Inserimento delle maniglie nel passacavo
5. Posizionare l'altra estremità della maniglia in modo
che l'estremità flangiata (fig. 18, pos. 1) con i fori
per le viti coincida con i fori per le viti sul telaio.
459897_61Nkv
1
Fig. 18: Posizionamento della maniglia sul telaio
1. Flangia
