Descrizione del programma | ACS 651/751 | 295
1 689 988 238 2012-11-06| Robert Bosch GmbH
it
6.9 Lavaggio
Il lavaggio è eseguito per spurgare l'olio esausto del
compressore, le impurità o le particelle di metallo dal
sistema climatizzazione veicolo. Il refrigerante stesso
(R134a) è utilizzato come sostanza di lavaggio.
! Non usare solventi per il lavaggio. L'utilizzo dei sol-
venti può danneggiare l'ACS 651/751.
Il refrigerante nel sistema climatizzazione veicolo va
estratto prima del lavaggio. Durante la pulizia, il refrige-
rante viene iniettato nel sistema climatizzazione veicolo
utilizzando il tubo per alta pressione ed è contempo-
raneamente estratto impiegando il tubo flessibile per
bassa pressione. Al termine del lavaggio, l'olio residuo è
aggiunto al serbatoio dell'olio esausto.
! I componenti del sistema che non possono essere
sottoposti a lavaggio vanno tolti dal circuito di la-
vaggio. Durante il lavaggio è necessario utilizzare un
filtro intermedio.
! Prima di eseguire la procedura di lavaggio, recupera-
re il refrigerante dal sistema climatizzazione veicolo.
1. Collegare gli attacchi rapidi ai raccordi di manutenzione
del sistema climatizzazione veicolo.
2. Scollegare i seguenti componenti del sistema dal circui-
to del refrigerante del sistema climatizzazione veicolo:
$ Compressore
$ Filtro in linea
$ Valvola dell'aria fissa
$ Contenitori di raccolta
$ Unità di essiccazione filtro
$ Valvola di espansione
3. Collegare gli attacchi rapidi e i componenti che devo-
no essere sottoposti a lavaggio utilizzando adattatori
speciali.
4. Nel menu principale, selezionare "Assistenza veicolo
A/C" e premere E.
5. Selezionare il nome dell'operatore e premere E.
6. Selezionare "Lavaggio sistema A/C" e premere E.
7. Selezionare la modalità di lavaggio necessaria e
premere E.
8. Inserire l'ID del veicolo e premere E.
i L'esecuzione del lavaggio esteso è equivalente all'esecu-
zione di tre lavaggi semplici.
9. Premere E.
Ha inizio il processo di lavaggio.
10. Per annullare il lavaggio, premere c. Dopo che il
lavaggio è completato, scollegare gli attacchi rapidi
e i componenti dagli adattatori speciali.
11. Collegare nuovamente i componenti elencati alla
fase 2 al sistema climatizzazione veicolo.
12. Nella modalità manuale, eseguire la creazione del
vuoto e aggiungere refrigerante nel sistema climatiz-
zazione veicolo (vedere capitolo 6.6).
6.10 Rabbocco del refrigerante
i
Questa opzione è disponibile solo per l'ACS 651.
Il sistema climatizzazione veicolo richiede una specifica
quantità di refrigerante per eseguire con esito positivo
il raffreddamento. Se c'è una diminuzione nella quan-
tità di refrigerante nel sistema climatizzazione veicolo
a causa di una perdita o per altri motivi, è necessario
aggiungere o "rabboccare" una quantità supplementare.

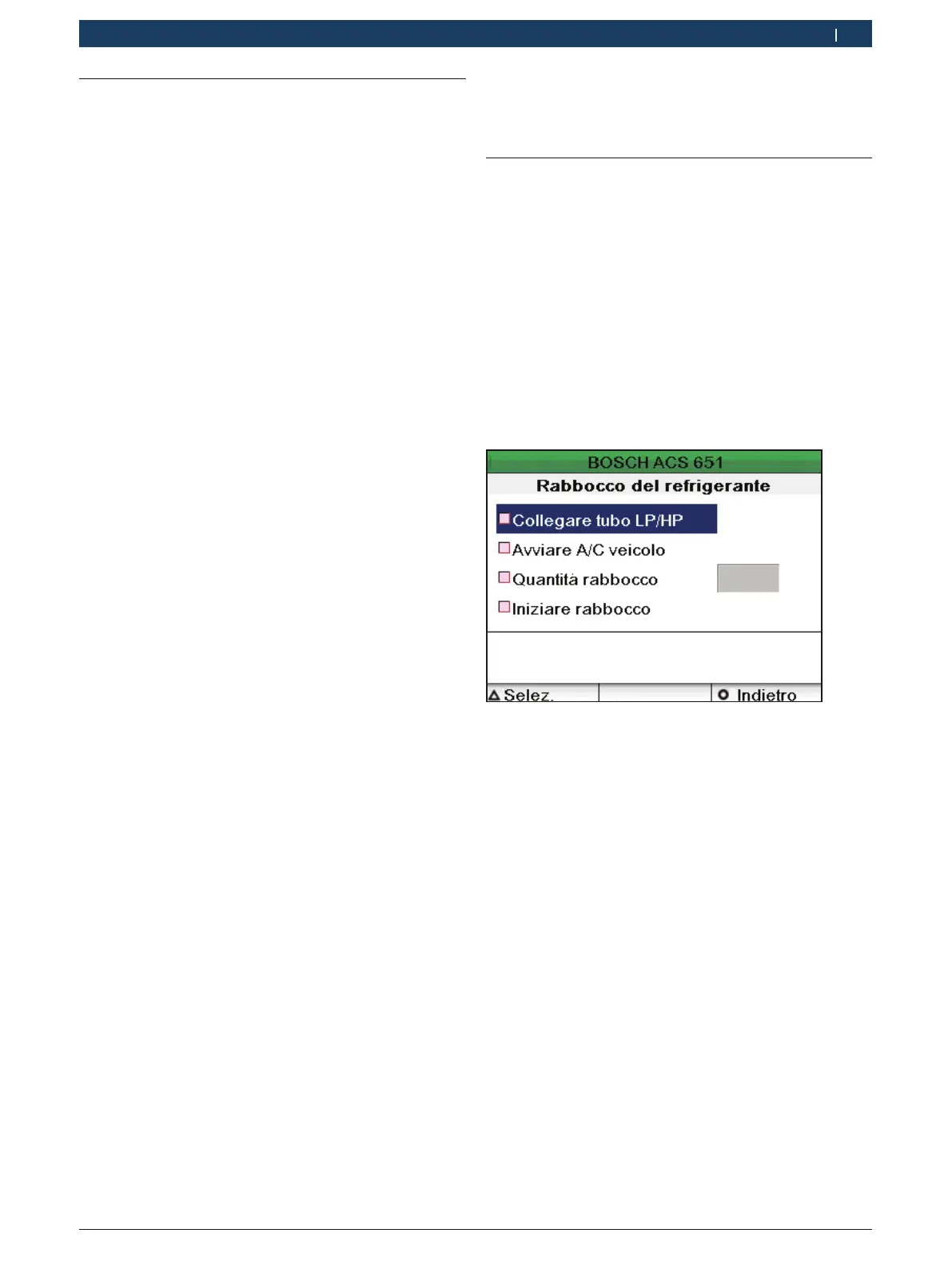

1. Nel menu principale, selezionare "Assistenza veicolo
A/C" e premere E.
2. Selezionare il nome dell'operatore e premere E.
3. Selezionare "Rabbocco del refrigerante" e premere E.
4. Collegare l'attacco adatto al raccordo di manutenzio-
ne del sistema climatizzazione veicolo e premere .
5. Avviare il veicolo e accendere la climatizzazione.
Premere .
6. Inserire la quantità di refrigerante da rabboccare.
Premere .
i Il range valido della quantità di rabbocco è compreso
tra 20 e 100 grammi.
7. Selezionare "Iniziare rabbocco" e premere . Per
annullare il rabbocco, premere c.
Ha inizio il rabbocco di refrigerante. Quando il
rabbocco è completo, viene visualizzata la scher-
mata di riepilogo.
8. Premere per stampare il rapporto servizio.
"Il rabbocco di refrigerante nel veicolo è stato eseguito
con esito positivo.
