Underhåll | ACS 651/751 | 377
1 689 988 238 2012-11-07| Robert Bosch GmbH
sv
7.9 Ersätta de 3 m långa slangarna med
6 m slangar
För att ersätta en 3 m lång slang med 6 m slang, utför
följande procedur.
i Beställningsnumret för 6 m slangar
lyder F 002 DG1 458.
Varning - risk för kylskada!
Om köldmedium skulle läcka ut, finns risk
för kylskada på händer och kropp.
¶ Lossa slangarna försiktigt eftersom de kan
innehålla trycksatt köldmedium.
¶ Använd skyddshandskar.
¶ Använd skyddsglasögon.
1. Utför en slangtömning (se kapitel 6.11).
2. Slå av nätspänningen.
3. Lossa nätkabeln från strömförsörjningen.
4. Lossa nätkabeln vid kabelintaget.
5. Lossa snabbkopplingarna från serviceslangarna.
459878_1Nkv

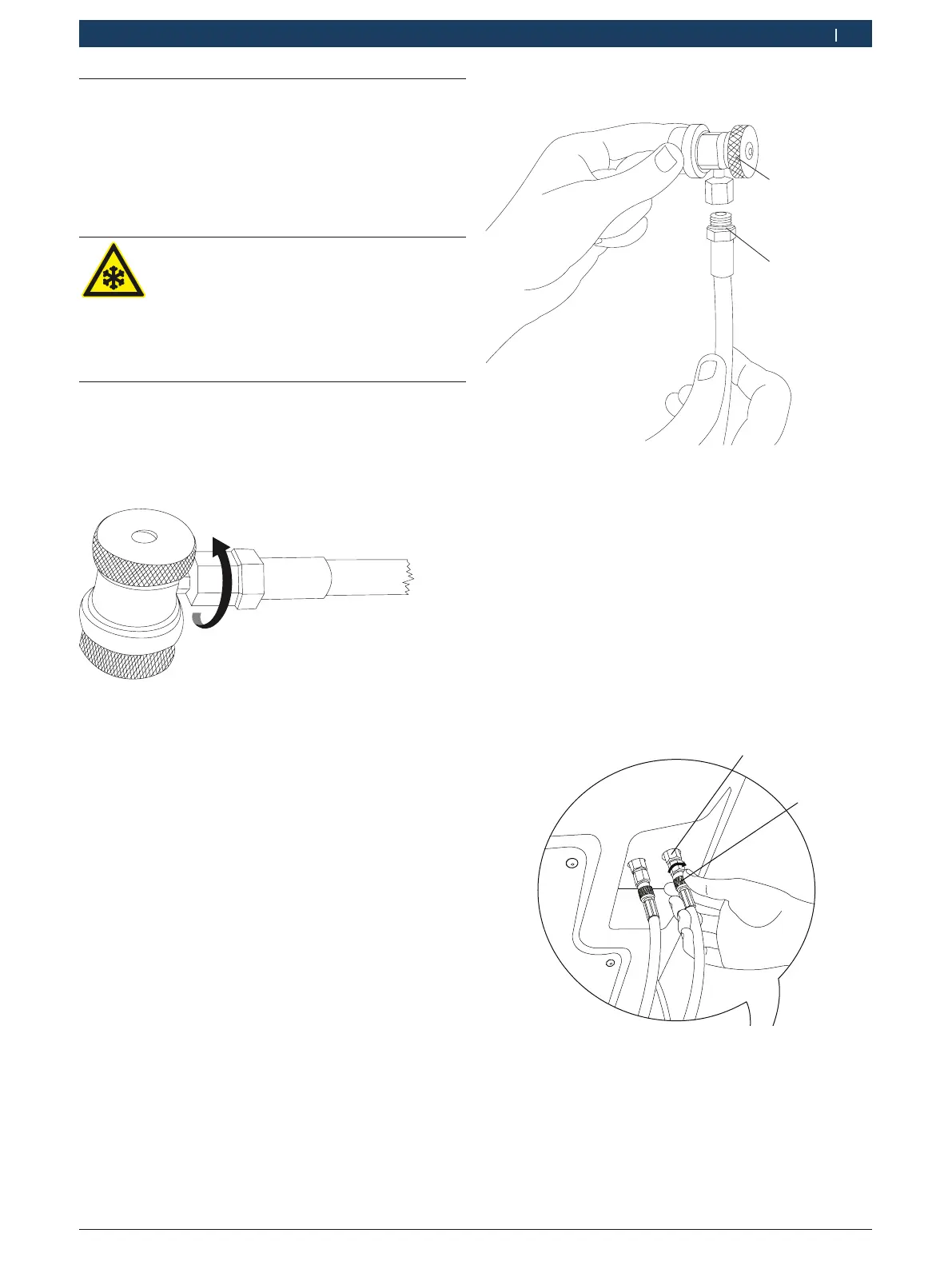

Fig. 35: Lossa snabbkopplingarna från slangarna
6. Lossa 3 m slangen från ledningsfiltren.
i Använd inga verktyg för att lossa slangkopplingarna.
7. Anslut kopplingarna till 6 m slangarna
(fig. 37, pos. 2) till ledningsfiltren (fig. 37, pos. 1).
i Se till att slangarna är korrekt anslutna. Felaktig
anslutning av slangarna kan leda till att köldmedium
läcker ut med kylskada som följd.
8. Dra åt slangkopplingarna.
i Dra åt kopplingarna för hand. Använd inga verktyg.
9. Fäst snabbkopplingarna på 6 m slangarna.
459872_4lNkv
2
1
Fig. 36: Fäst kopplingarna på slangarna
1. Koppling
2. O-ring
! Använd inga verktyg för att dra åt kopplingarna
i Kontrollera att O-ringarna (Fig. 36, Pos. 2) som
används för att ansluta kopplingarna till slangarna
är korrekt placerade innan kopplingarna dras åt.
Felaktig placering av O-ringarna orsakar skador på
ACS 651/751.
i Återanvänd inte skadade O-ringar. Beställ nya O-ring-
ar om de gamla är skadade.
2
Fig. 37: Anslutning av serviceslangar
1. Ledningsfilter
2. Serviceslang
10. Anslut nätkabeln till kabelintaget.
11. Anslut nätkabeln till strömförsörjningen.
