138 | ACS 651/751 | Description du produitfr
3.4 Description du fonctionnement
L'ACS 651/751 est un appareil de SAV pour climati-
seur entièrement automatique, compact et portable.
L'ACS 651/751 peut être utilisé en mode manuel ou en
mode automatique.
3.4.1 Poignées
Les poignées (Fig. 1, pos. 1) permettent de déplacer
aisément l'ACS 651/751.
3.4.2 Interface homme-machine (IHM)
i
C
!
HP
LP
1
2
3
5
4
6
7
1
2
3
4
5
6
7
8
9
*
+
0
ABC
123
]
459897_6Nkv

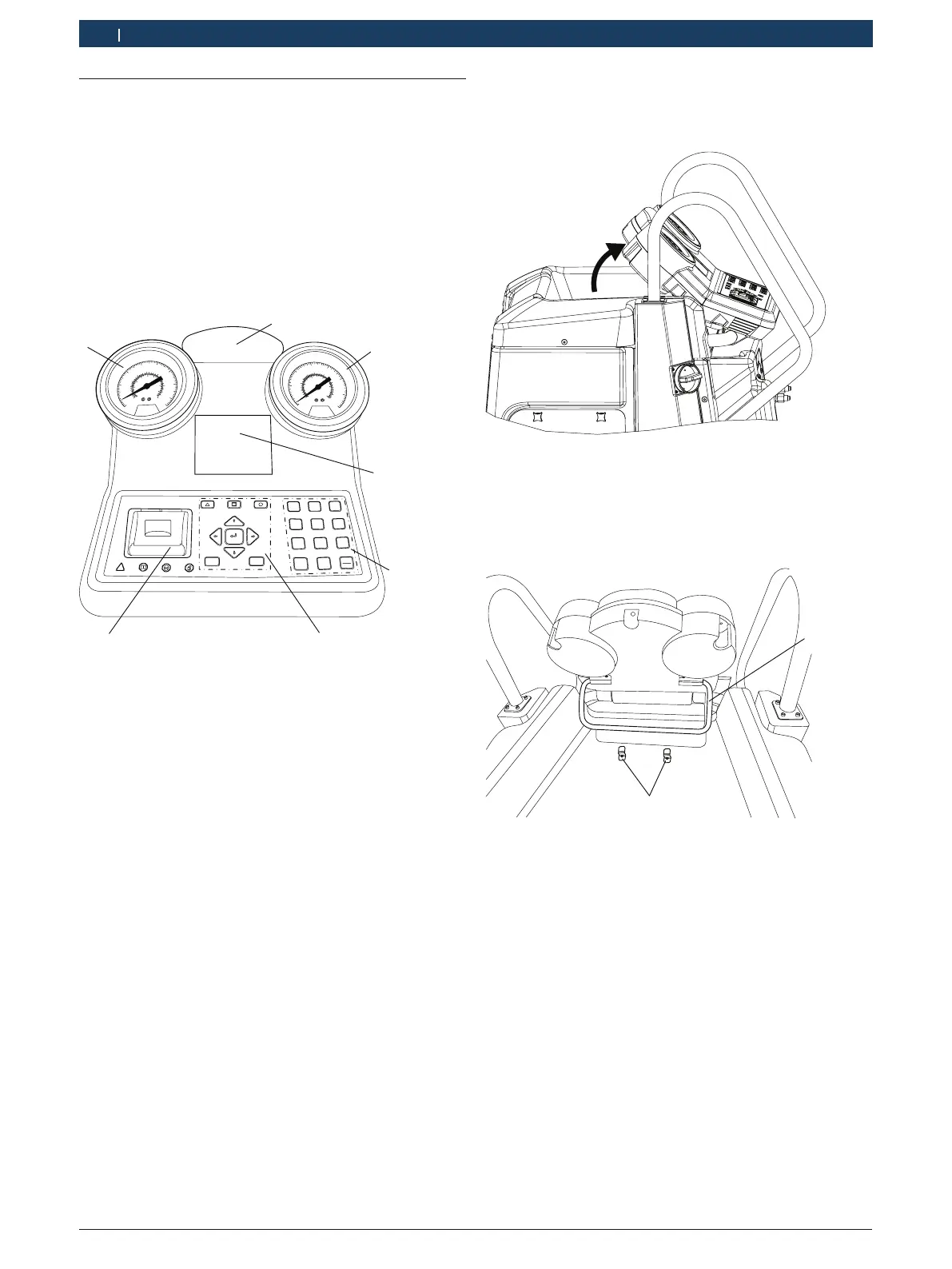

Fig. 3: ACS 651/751 Module IHM
1 Manomètre HP
2 Voyant d'état et d'avertissement
3 Manomètre BP
4 Ecran à cristaux liquides (LCD)
5 Touches de saisie
6 Touches de sélection et de fonction
7 Imprimante
Le module IHM peut être relevé et bloqué en position
au moyen du support IHM (Fig. 5, pos. 1) à l'arrière du
module IHM.
459897_17Nkv
Fig. 4: Relever le module IHM
Faites sortir le support IHM (Fig. 5, pos. 1) sous le mo-
dule IHM. Faites glisser le support IHM sous les plaques
de verrouillage (Fig. 5, pos. 2) du panneau supérieur.
2
1
Fig. 5: Fixer le module IHM en position
1 Support IHM
2 Plaques de verrouillage
Les manomètres (Fig. 3, pos. 1 et 3 ) sur le module IHM
servent à surveiller la pression pendant les différentes
phases de l'entretien de la climatisation du véhicule.
L'état des différentes phases pendant l'entretien est
affiché sur l'écran LCD multicolore (Fig. 3 , pos. 4). Les
touches de saisie (Fig. 3, pos. 5) du clavier permettent
d'effectuer les saisies nécessaires pendant l'entretien.
Les touches de sélection et de fonction (Fig. 3, pos. 6)
du clavier peuvent être utilisées pour naviguer entre les
options de menu dans l'interface utilisateur.
