调试|ACS651/751|713
1 689 988 238
2012-11-07
|
Robert Bosch GmbH
zh
23.
在右侧板移除服务舱口。
24.

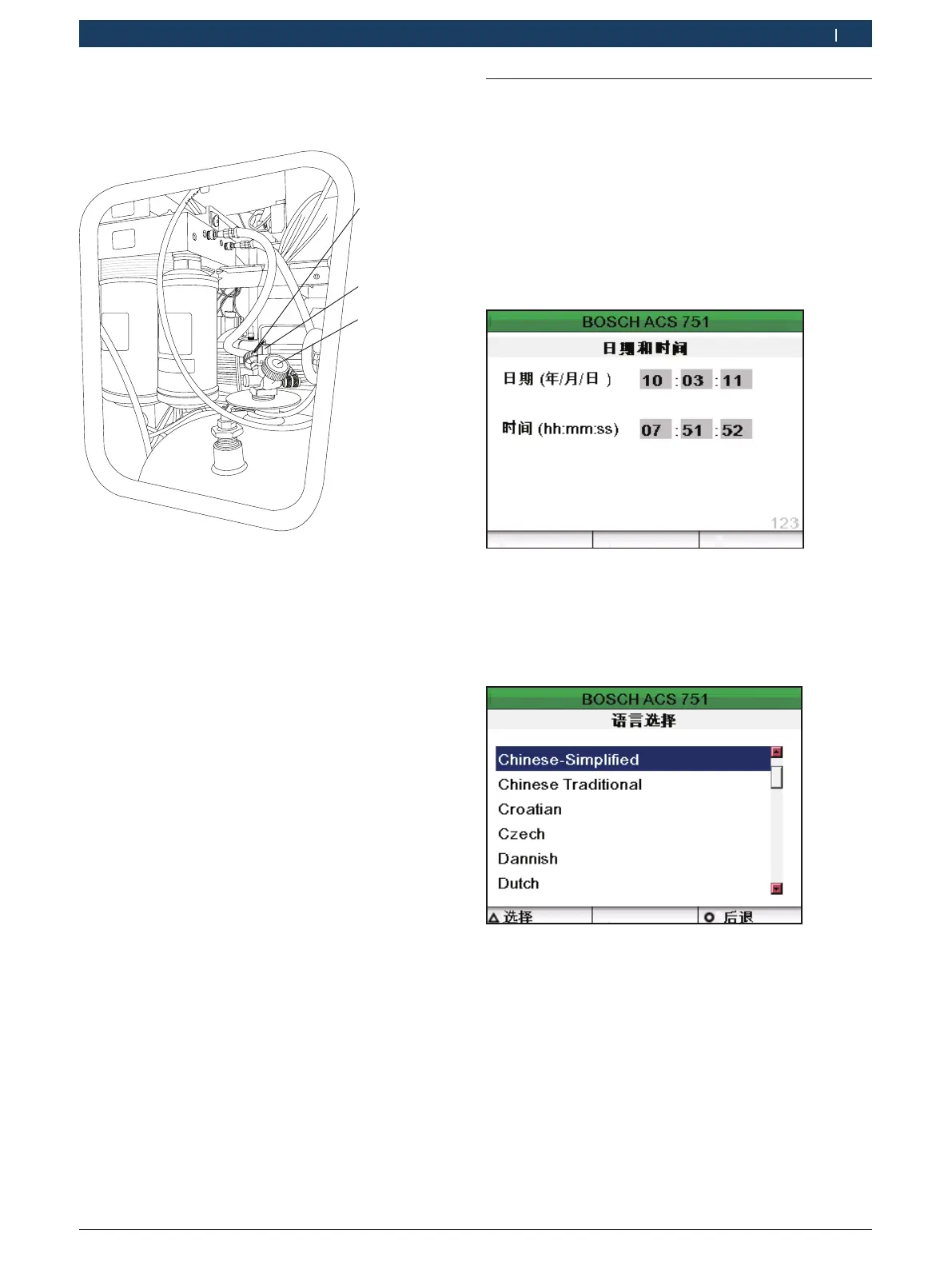

在制冷剂缸检查切断阀（图23,编号1&3）。如果
阀门被关闭，
逆时针转动并
打开阀门。
1
2
3
459897_8Nkv
插图23:
制冷剂缸
1,3
断流阀
2
手动空气净化阀
4.3
ACS651/751打开
1.
将ACS651/751移至平坦、无振动的表面。
2.
启用制动器来防止装置滚动。
3.
连接电源线到ACS651/751的电源插座。
4.
连接电源线至主电源。
i
ACS651/751被设计为230伏，
50/60赫兹。在ACS651/751的制造商铭牌查看规格。
5.
拧开主开关。
自测自动启动。自测完毕，显示以下页面。
i
当装置第一次接通电源时，ACS651/751以英文开始。
6.
在
以要求的格式输入日期
。
7.
输入时间。按
E
。
显示了一个语言列表。
