62 | ACS 651/751 | Wartungde
7.9 Ersetzen der 3-m-Schlauchleitungen
durch 6-m-Schlauchleitungen
Gehen Sie folgendermaßen vor, um die 3-m-Schlauchlei-
tung durch eine 6-m-Schlauchleitung zu ersetzen.
i Die Bestellnummer für 6-m-Schlauchleitungen lautet
F 002 DG1 458.
Warnung – Erfrierungsgefahr!
Wenn Kältemittel entweicht, besteht Erfrie-
rungsgefahr an den Händen und am Körper.
¶ Trennen Sie die Schlauchleitungen vor-
sichtig ab, da sie unter Druck stehendes
Kältemittel enthalten.
¶ Tragen Sie Schutzhandschuhe.
¶ Tragen Sie eine Schutzbrille.
1. Entleeren Sie die Schlauchleitung (siehe Kapitel 6.9).
2. Schalten Sie die Stromversorgung aus.
3. Trennen Sie das Netzkabel von der Netzsteckdose.
4. Trennen Sie das Netzkabel vom Stromanschluss.
5. Trennen Sie die Schnellkupplungen von den Service-
Schlauchleitungen.
459878_1Nkv

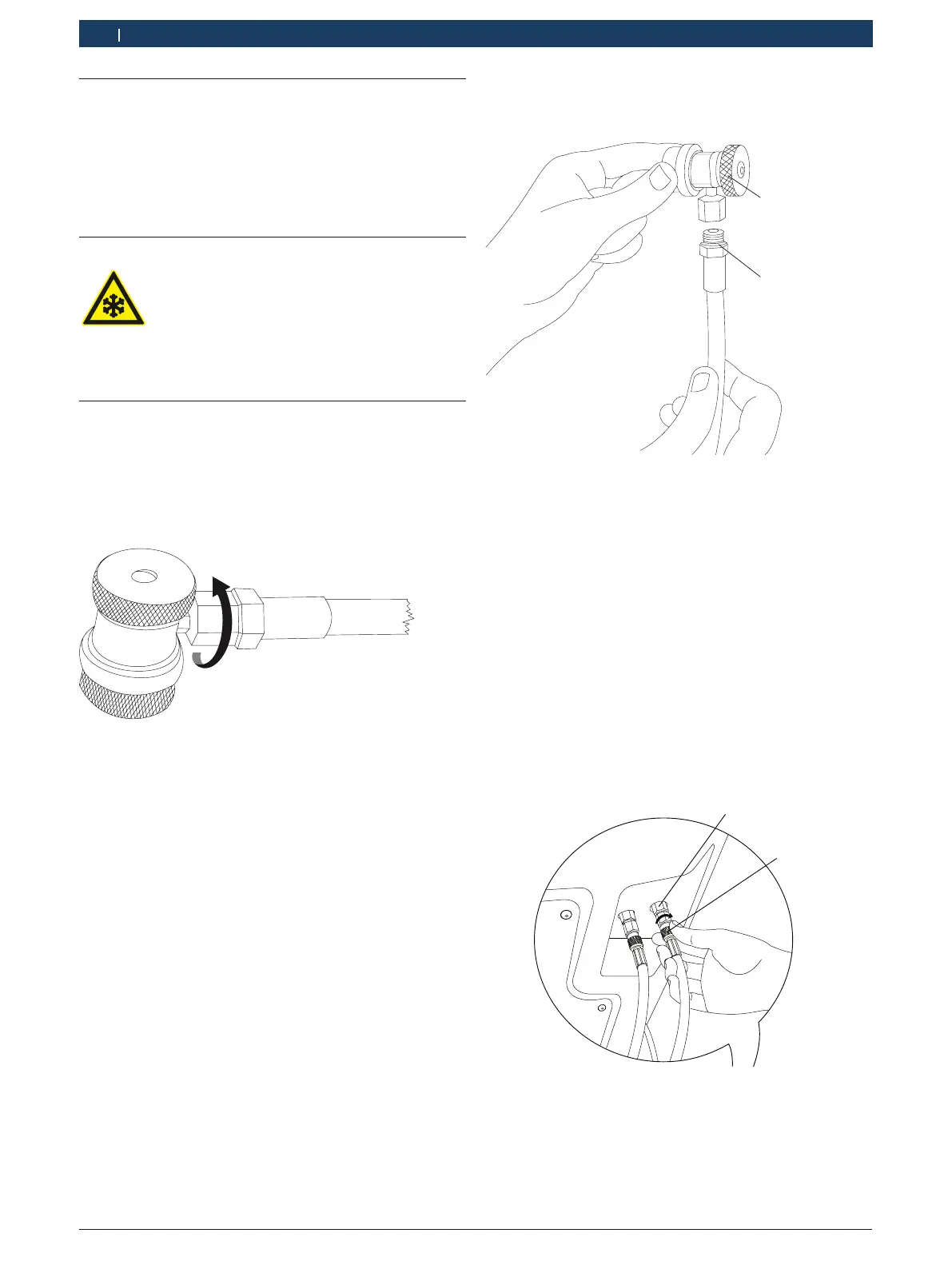

Fig. 35: Trennen der Schnellkupplungen von den Schlauchlei-
tungen
6. Trennen Sie die 3-m-Schlauchleitung von den Inline-
Filtern.
i Lösen Sie die Schlauchleitungsanschlüsse niemals
mit Werkzeug.
7. Schließen Sie die Endanschlüsse der 6-m-Schlauch-
leitungen (Fig. 37, Pos. 2) an den Inline-Filtern
(Fig. 37, Pos. 1) an.
i Achten Sie darauf, dass die Schlauchleitungen
ordnungsgemäß angeschlossen werden. Fehlerhafte
Schlauchleitungsanschlüsse können zu einem Austre-
ten von Kältemittel führen, was wiederum Erfrierun-
gen verursachen kann.
8. Ziehen Sie den Schlauchleitungsanschluss fest.
i Ziehen Sie die Endanschlüsse von Hand fest. Ver-
wenden Sie kein Werkzeug.
9. Bringen Sie die Schnellkupplungen an den 6-m-
Schlauchleitungen an.
459872_4lNkv
2
1
Fig. 36: Befestigen der Kupplungen an den Schlauchleitungen
1. Kupplung
2. O-Ring
! Ziehen Sie die Kupplungen niemals mit Werkzeug fest.
i Achten Sie vor dem Festziehen der Kupplungen
darauf, dass die für den Anschluss der Kupplungen
an den Schlauchleitungen verwendeten O-Ringe
(Fig. 36, Pos. 2) richtig eingesetzt wurden. Unsach-
gemäß eingesetzte O-Ringe können Schäden am
ACS 651/751 hervorrufen.
i Beschädigte O-Ringe dürfen nicht wiederverwendet
werden. Bestellen Sie neue O-Ringe, falls die vorhan-
denen schadhaft sind.
2
Fig. 37: Anschließen der Service-Schlauchleitungen
1. Inline-Filter
2. Service-Schlauchleitung
10. Schließen Sie das Netzkabel an den Stroman-
schluss an.
11. Schließen Sie das Netzkabel an eine Netzsteckdose
an.
