186 | ACS 651/751 | Maintenancefr
7.6 Remplacer les filtres en ligne
Les filtres en ligne doivent être remplacés à chaque
remplacement du déshydrateur.
Les filtres en ligne sont constitués d'une cartouche fil-
trante (Fig. 29, pos. 2) montée dans le corps du filtre.
2
459897_44Nk

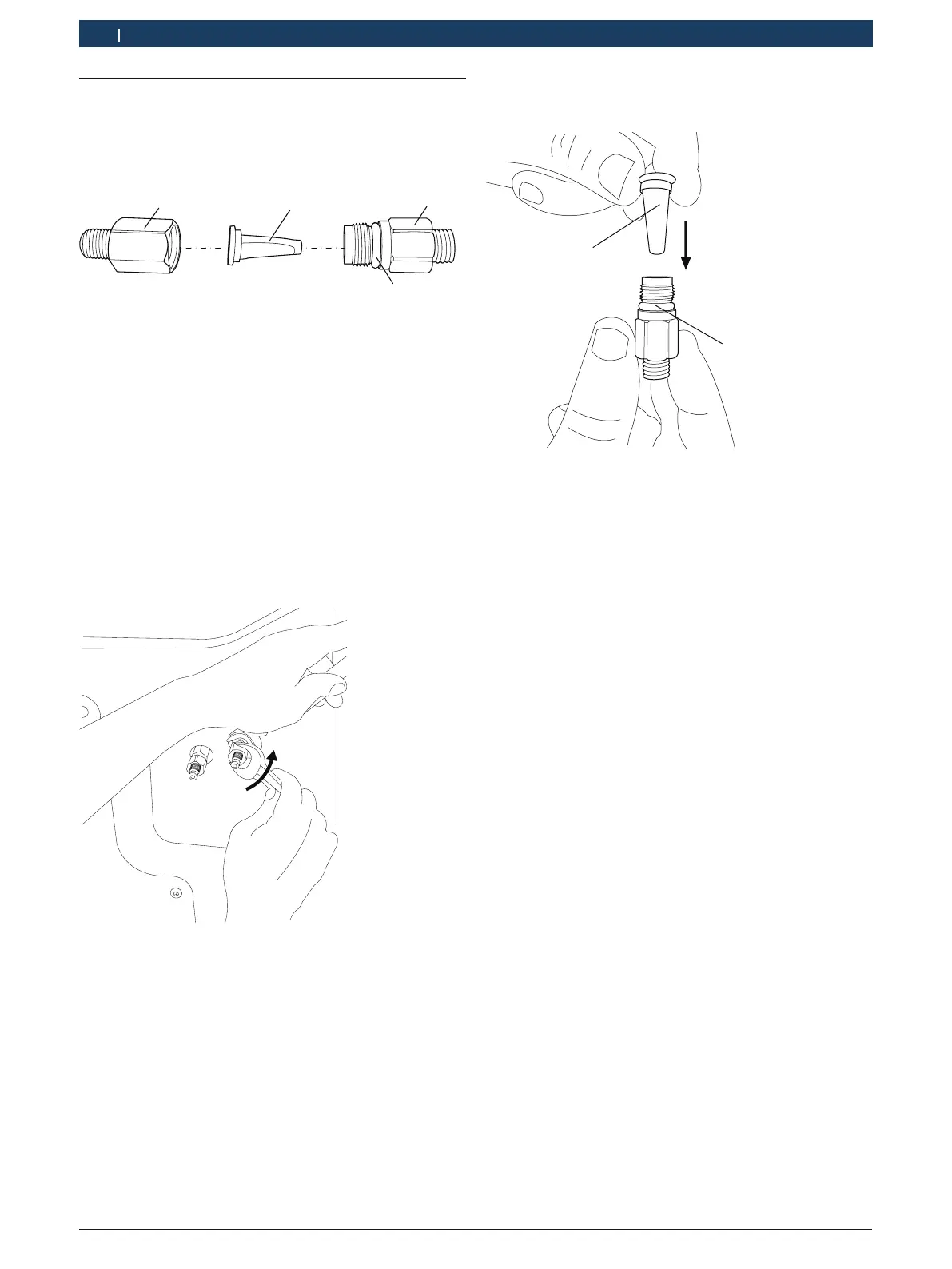

Fig. 29: Vue d'ensemble du filtre en ligne
1. Adaptateur pour collecteur
2. Cartouche filtrante
3. Adaptateur pour tuyaux
4. Joint torique
Lors du remplacement, il faut uniquement remplacer la
cartouche filtrante.
1. Effectuez la purge des tuyaux (voir chapitre 6.9).
2. Mettez l'interrupteur principal hors tension.
3. Débranchez le câble d'alimentation de l'alimentation
secteur.
4. Débranchez les tuyaux des filtres en ligne.
5. Saisir l'adaptateur de tubulure (Fig. 29, Pos. 3) avec
une clé. Dévissez l'adaptateur (Fig. 29, Pos. 3) pour
tuyaux conformément à la fig. 30.
459897_45Nkv
Fig. 30: Retirer l'adaptateur pour tuyaux
6. Retirez la cartouche filtrante (Fig. 31, pos. 2) de
l'adaptateur.
1
2
Fig. 31: Retirer la cartouche filtrante
7. Placez la nouvelle cartouche filtrante (Fig. 31,
pos. 1) dans l'adaptateur comme cela est repré-
senté dans la figure.
i Veillez à ce que le joint torique soit en place et ne
présente aucun dommage. S'il est endommagé, il
convient de le remplacer.
8. Revissez les filtres en ligne sur l'adaptateur.
i Veillez à ne pas endommager l'adaptateur de tubu-
lure (Fig. 29, Pos. 1) en serrant l'adaptateur pour
tuyaux (Fig. 29, Pos. 3).
9. Fixez les tuyaux HP et BP sur les filtres en ligne.
"Vous avez correctement remplacé les filtres en ligne.
