714|ACS651/751|调试
zh
8.
用
o
或
u
选择语言（例如："
German
"为德语）。
9.
按
E
来确认已选语言。

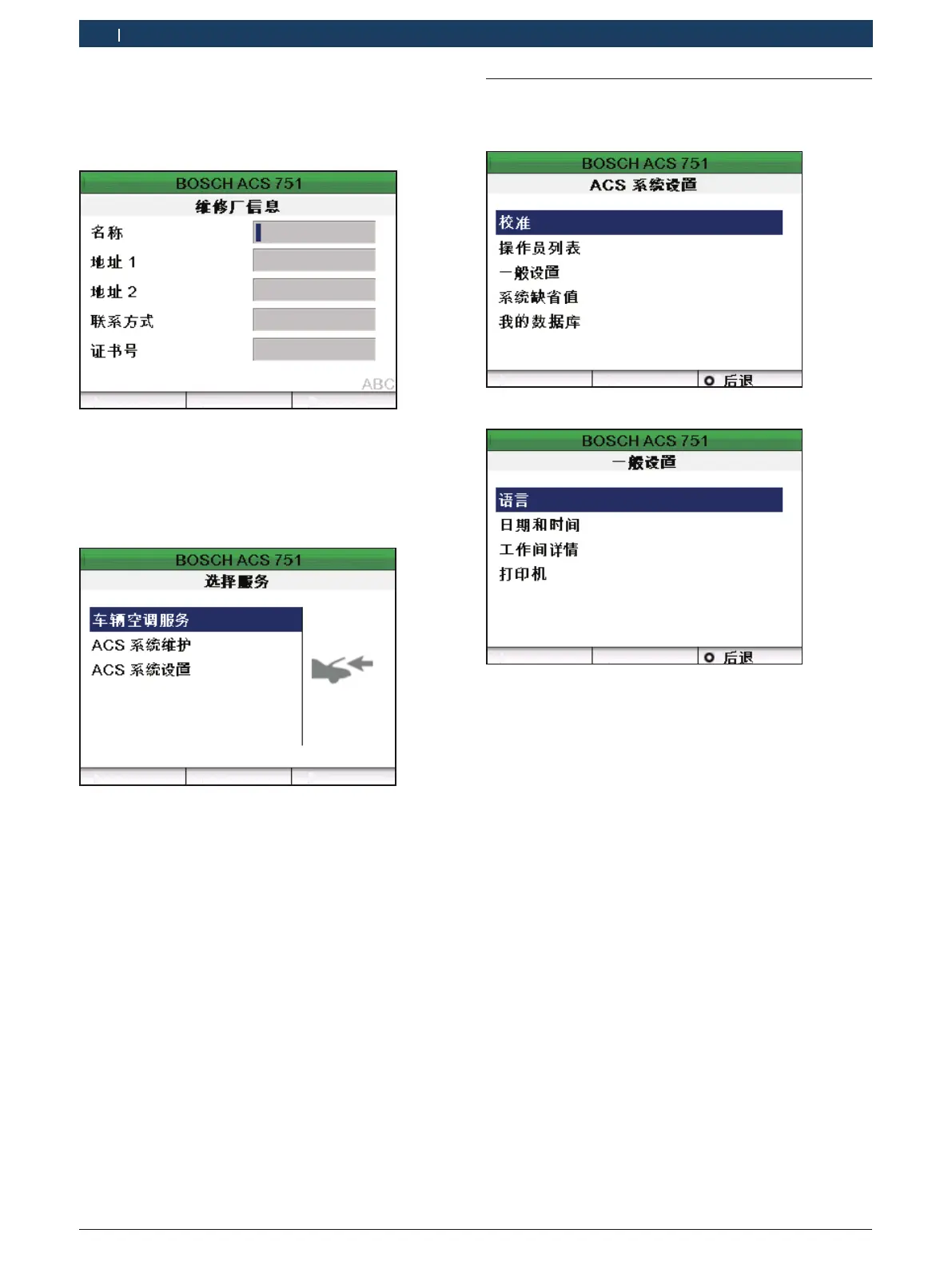

将显示如下页面。
10.
输入您的车间的数据。按
o
或
u
在字段间切换。
i
最多可输入27个字符。
11.
按
E
。
"
将显示主菜单。
4.4
一般设置
1.
在主菜单中，选择“
ACS设置
”并按
E
。
将显示
ACS设置
菜单。
2.
在
ACS设置菜单中
，选择
“一般设置”。
713
715
