1 689 988 238 2012-11-07| Robert Bosch GmbH
584 | ACS 651/751 | Uvedení do provozucs
4.2 Před prvním zapnutím
1. Odstraňte obal z držadla.
2. Držadla montujte jednotlivě.
3. Prostrčte chránič okraje skrze konec držadla bez pří-
ruby. Přistrčte chránič okraje až k přírubě.

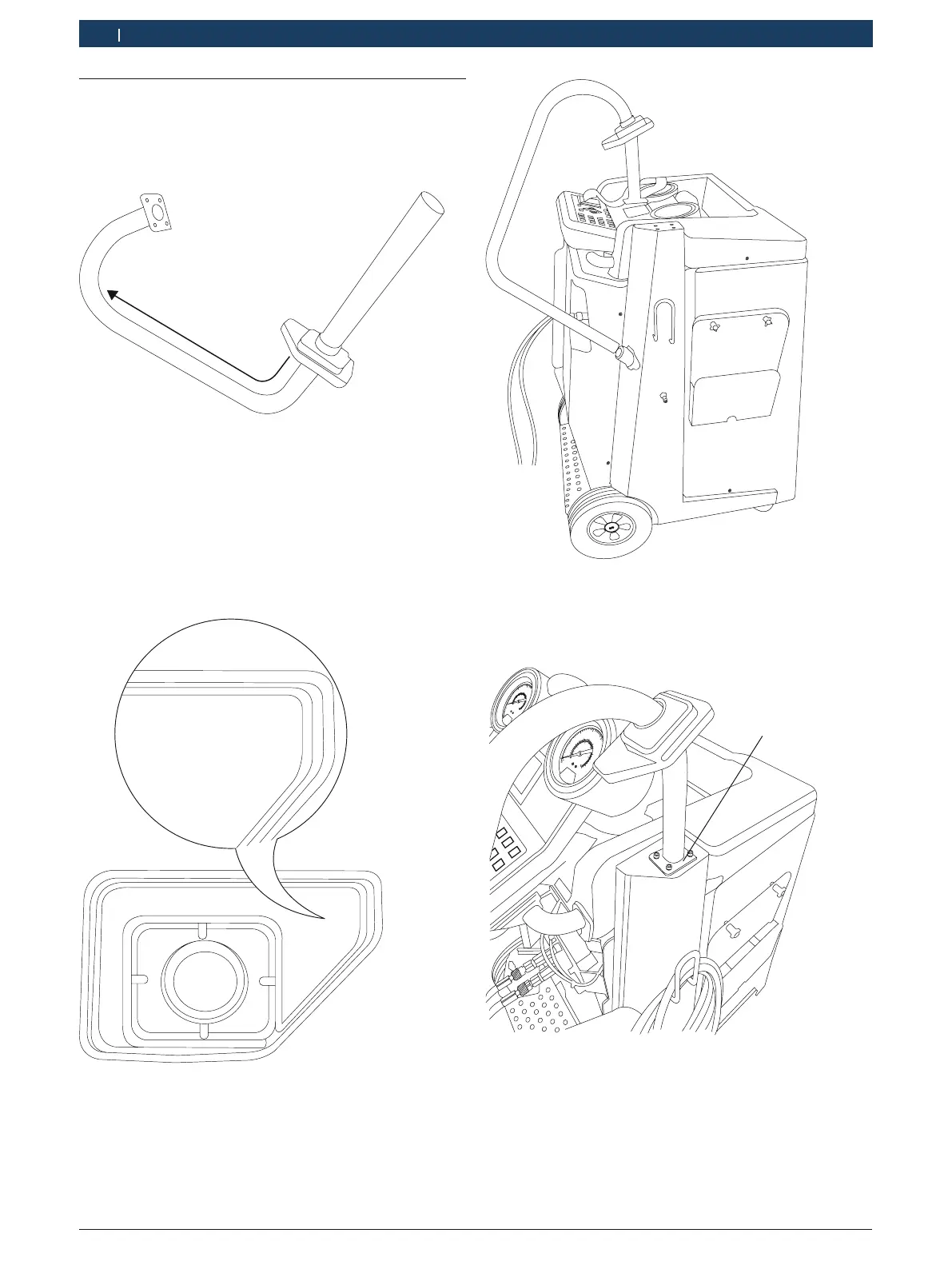

Fig. 15: Montážní hran
i Prostrčte chránič okraje skrze konec držadla bez
příruby. Přistrčte chránič okraje až k přírubě.
i Pozor na záměnu chrániče okraje levého a pravého
držadla. Pokud k tomu dojde, profily chráničů okrajů
nebudou lícovat s rámem.
R
R
Fig. 16: Chránič pravého držadla
4. Zasuňte konec držadla bez příruby do průchodky.
459897_62Nkv
Fig. 17: Zasunutí držadel do průchodky
5. Umístěte druhý konec držadla tak, konec s přírubou
(obr. 18. poz. 1) s otvory pro šrouby lícoval s otvory
pro šrouby na rámu.
459897_61Nkv
1
Fig. 18: Zasunutí držadel do průchodky
1. Příruba
6. Vložte šrouby do příslušných otvorů a utáhněte šrou-
by k upevnění držadla ve správné poloze.
