392 | ACS 651/751 | Productomschrijvingnl
3.4.6 Serviceluiken
Om gemakkelijk bij onderdelen te kunnen komen bin-
nen in de ACS 651/751 tijdens routine-onderhoud zit-
ten er serviceluiken op. Er zijn drie serviceluiken - 1 aan
elke kant van de zijpanelen en 1 op het frontpaneel.
i Lees hoofdstuk 7 voor meer informatie over onder-
houd.
Via het serviceluik (fig. 1, pos. 9) op het frontpaneel
heeft u toegang tot de olie- en UV-kleurmiddelfles.
Om het serviceluik op het frontpaneel te openen pakt u
de deur vast en trekt u deze er voorzichtig uit.
459897_48Nkv

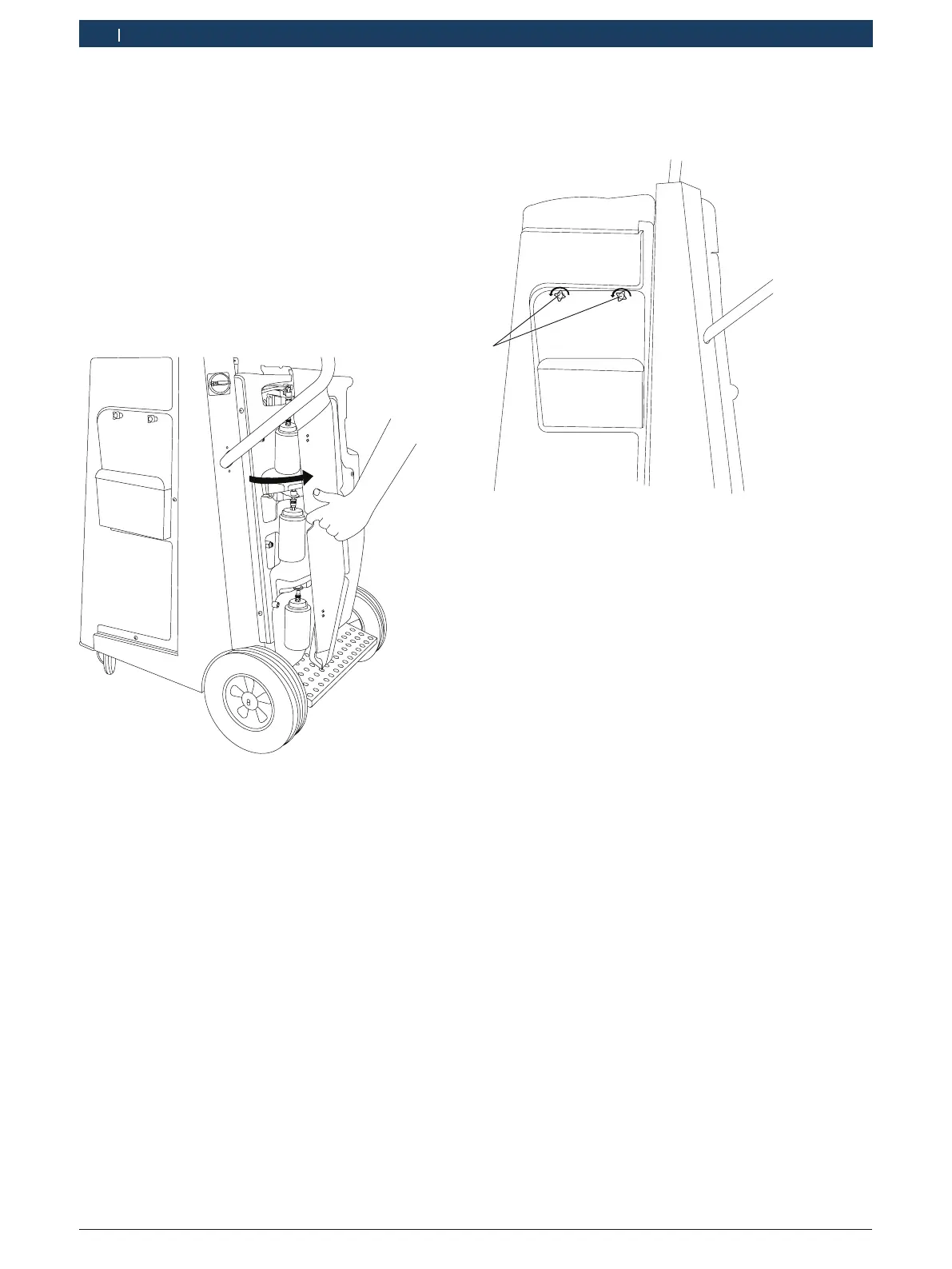

Fig. 8: Het serviceluik op het frontpaneel openen
Via de serviceluiken op de rechter- en linkerpanelen
krijgt u toegang tot respectievelijk de vacuümpomp en
de filterdroger.
459897_13_Nkv
Fig. 9: Het serviceluik op het linkerpaneel verwijderen
Om het serviceluik op het rechter- of linkerpaneel te
verwijderen opent u de twee knopschroeven (fig. 9,
pos. 1) en tilt u het serviceluik van zijn plaats.
De holtes op de serviceluiken kunnen gebruikt worden
om documenten in te leggen. Gereedschap kan op het
toppaneel (fig. 1, pos. 3) worden gelegd
3.4.7 Schalen voor UV-kleurmiddel, olieflessen en
koelmiddel
Er zijn verschillende schalen om de hoeveel koelvloei-
stof, olie of UV-contrastmedium te controleren die in
het voertuig aircosysteem wordt gespoten.
