Productomschrijving | ACS 651/751 | 389
1 689 988 238 2012-11-07| Robert Bosch GmbH
nl
Omschrijving Ordernummer
Kantskydd - vänster handtag F 002 DG3 4VA
Kantskydd - höger handtag F 002 DG3 4VB
Samenstelling - POE-olie F 002 DG2 4H7
HP-LP-connector F 002 DG3 4XK
3.3 Omschrijving van de unit
0
2
4
6
8
10
0
5
10
15
20
25
30
35
12
HP
LP
14
!
2
ABC
3
DEF
6
MNO
ABC
123
8
TUV
7
PQRS
5
JKL
4
GHI
1
c
i
+
*
9
WXYZ
0
]
1 2 3
4
7
6
5
459897_18Nkv
8
9
10

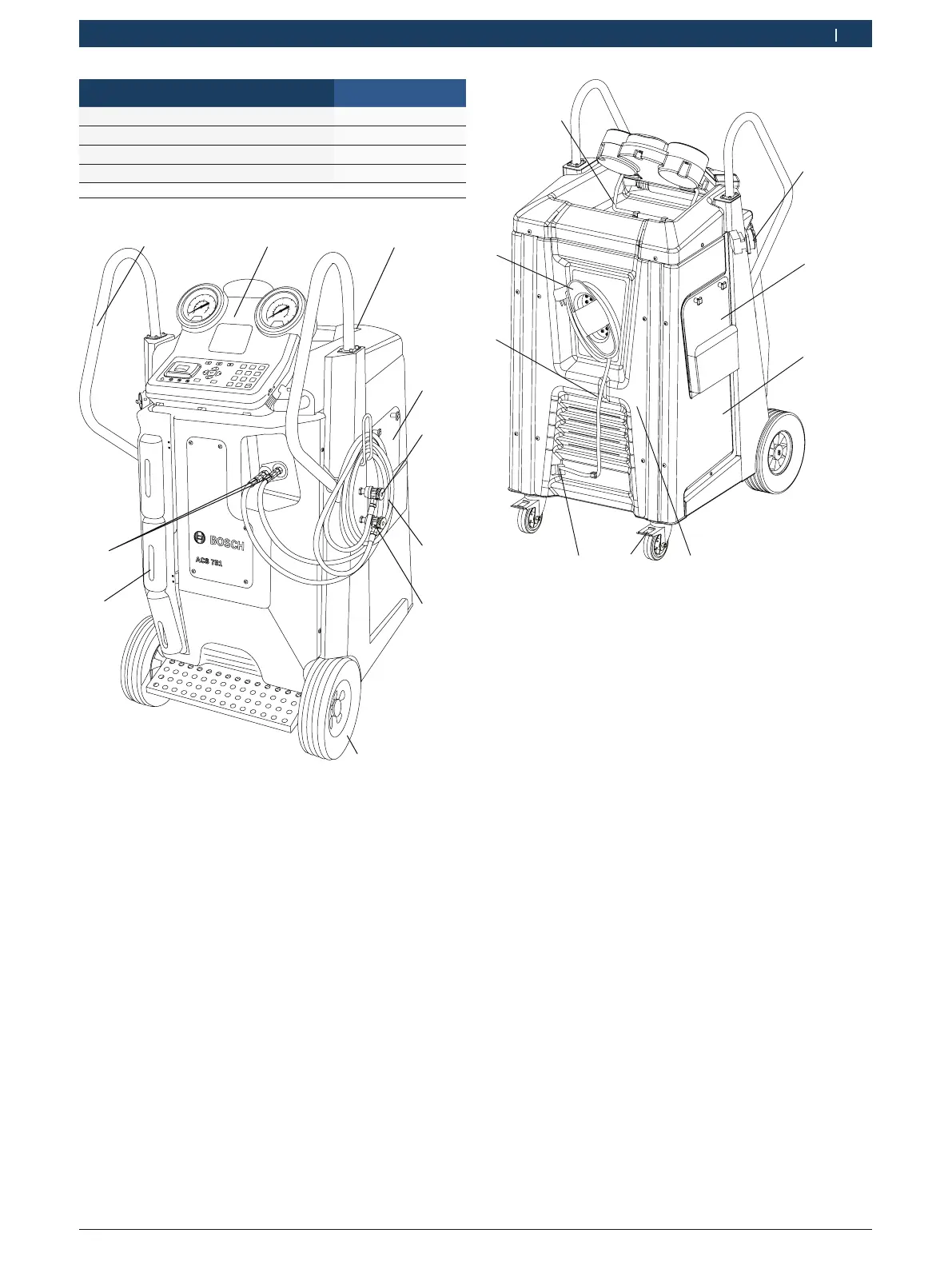

Fig. 1: Vooraanzicht
1 Grepen
2 Human Machine Interface (HMI)
3 Toppaneel
4 Serviceluik
5 HP-snelkoppeling
6 Serviceslangen
7 LP-snelkoppeling
8 Voorwiel
9 Frontserviceluik
10 Lijnfilters
459898_19Nkv
1
2
3
4
567
9
8
Fig. 2: Achteraanzicht
1. HMI-ondersteuning
2 Hoofdschakelaar
3 Serviceluik
4 Linkerpaneel
5 Achterpaneel
6 Achterwiel met rem
7 Stroominlaat
8 Stroomkabel
9 Kabelhouder
