3.4.8 Olie- / UV-kleurmiddelflessen
Om de fles voor UV-contrastmedium of verse olie los te
maken trekt u de connector (fig. 10, pos. 1) licht naar
beneden en trekt u de fles naar beneden.
i Oefen niet te veel kracht uit bij het losmaken of vast-
zetten van de olie- / UV-kleurmiddelflessen. Te veel
kracht kan de laadsensors beschadigen.

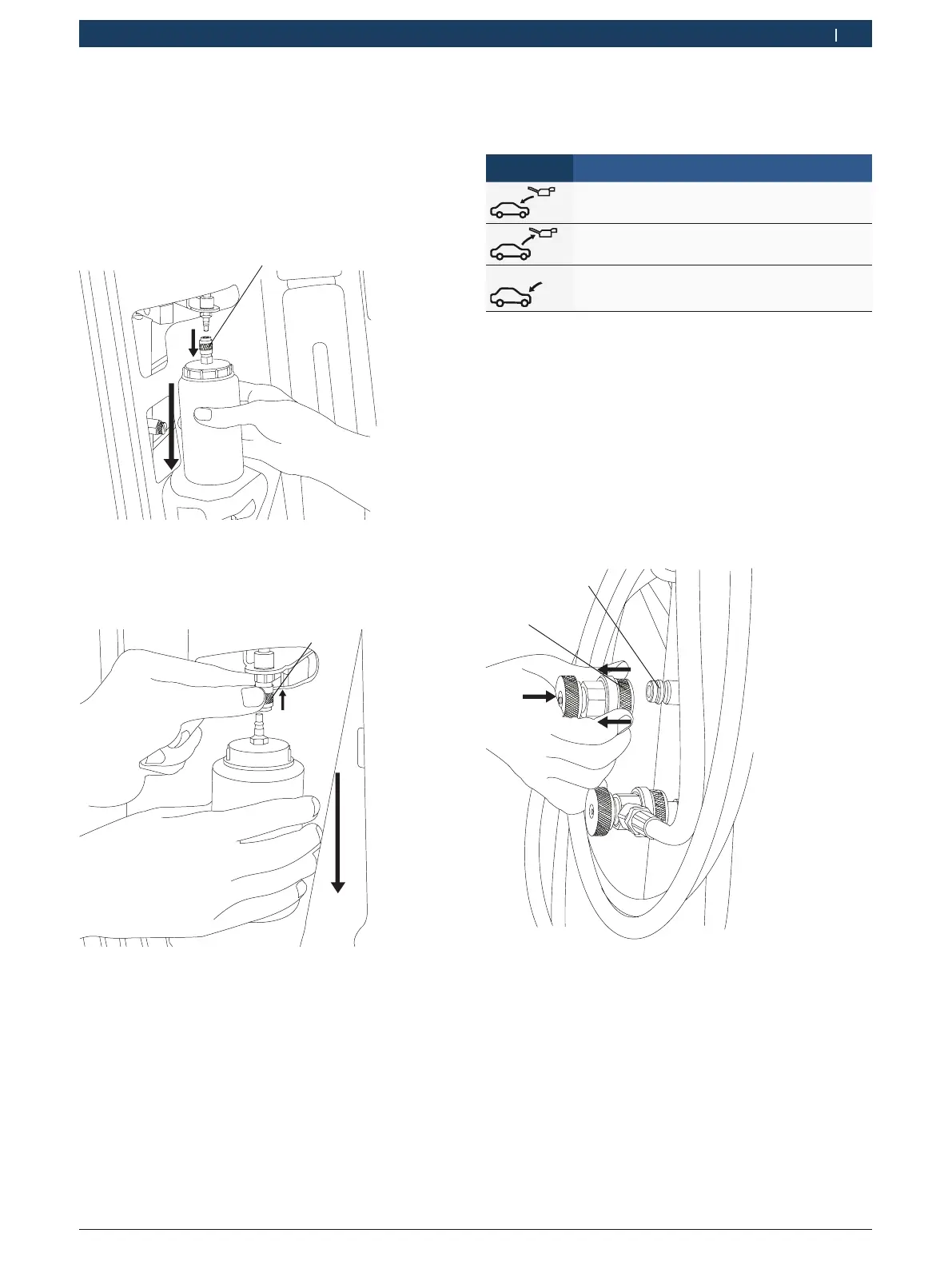

Fig. 10: Losmaken van de nieuwe olie-/UV-kleurmiddelfles
Om de gebruikte oliefles te verwijderen de connector
(fig. 11, pos. 1) lichtjes omhoog en de fles naar bene-
den trekken.
v
Fig. 11: De gebruikte oliefles verwijderen
Kijk naar de symbolen op het serviceluik om de flessen
te identificeren. In de volgende tabel staan de symbo-
len en hun omschrijving.
Symbool Omschrijving
Nieuwe oliefles
Gebruikte oliefles
UV-contrastmediumfles
3.4.9 Snelkoppelingen
De snelkoppelingen (fig. 1, pos. 5 en 7) voor het uitvoe-
ren van het onderhoud zijn aangesloten op de service-
aansluitingen van de airconditioning in het voertuig. Als
ze niet gebruikt worden kunnen de koppelingen aan de
aankoppelingen worden aangesloten. Om de snelkop-
pelingen van de aankoppelingen (fig. 12, pos. 1) los te
maken het gekartelde deel van de koppeling (fig. 12,
pos. 2) vastpakken. Druk de koppeling iets in en trek het
gekartelde gedeelte voorzichtig terug om het van de aan-
koppeling los te maken.
459897_14Nkv
1
2
Fig. 12: De snelkoppeling losmaken
Om de koppeling op de aankoppeling vast te maken de
koppeling op de aankoppeling plaatsen en het gekar-
telde deel van de koppeling terugtrekken. Voorzichtig
drukken.
