142 | ACS 651/751 | Description du produitfr
3.4.10 Filtres en ligne
Les tuyaux HP et BP sont raccordés à l'ACS 651/751
par des filtres en ligne (Fig. 1, pos. 10). Les filtres en
ligne empêchent l'entrée de particules
externes dans le chemin hydraulique interne de
l'ACS 651/751.
3.4.11 Freins
L'utilisation des freins (Fig. 2, pos. 6) sur les roues
arrière permet d'empêcher le déplacement de
l'ACS 651/751.
3.4.12 Câble d'alimentation et interrupteur principal
Le câble d'alimentation est raccordé à l'entrée
(Fig. 2, pos. 7) et ensuite à l'alimentation secteur. S'il
n'est pas utilisé, le câble d'alimentation peut être en-
roulé sur le support de câble (Fig. 2, pos. 9) sur le pan-
neau arrière (Fig. 2, pos. 8). L'ACS 651/751 peut être
mise sous tension en tournant l'interrupteur en position
verticale.
I

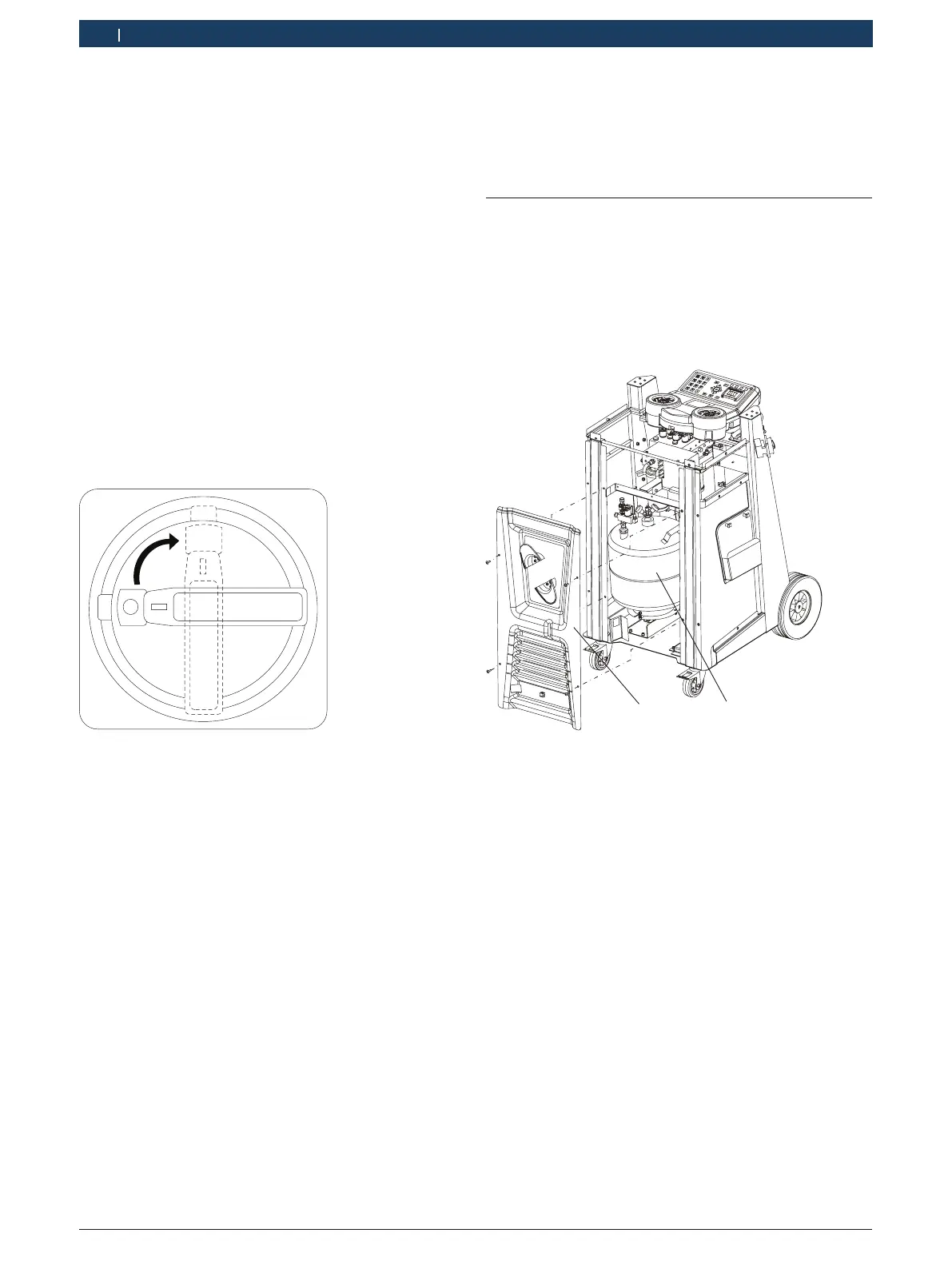

Fig. 13: Interrupteur principal
4. Mise en service
i Toutes les opérations décrites au chapitre 4 doivent
être effectuées avant le premier entretien du système
de climatisation du véhicule.
4.1 Enlever l'emballage de transport
1. Enlevez le carton.
2. Enlevez l'emballage de transport.
3. Enlevez les composants placés sous l'ACS 651/751.
4. Sortez l'ACS 651/751 de la palette d'emballage.
5. Débranchez le câble d'alimentation de l'alimentation
électrique.
6. Ouvrez le panneau arrière (Fig. 14, pos. 2).
459898_30Nkv
2 1
Fig. 14: Ouvrir le panneau arrière
7. Enlevez l'emballage de la bouteille de réfrigérant
(Fig. 14, pos. 1).
! Au moment de retirer l'emballage du cylindre de
réfrigérant, s'assurer que les tuyaux provenant du
cylindre ne sont pas en contact avec le châssis ou le
dessiccateur de filtre. S'assurer également que les
connexions électriques de la tubulure d'épuration
d'air et de la sonde de température sur la bouteille
ne sont pas endommagées.
8. Effectuez un contrôle visuel à la recherche de fuites
d'huile.
i Ne débranchez pas les connexions électriques et ne
touchez pas aux composants internes.
i En présence d'un dommage ou d'une fuite d'huile,
contactez le service clientèle.
9. Fermez le panneau arrière.
