Produktbeskrivning | ACS 651/751 | 327
1 689 988 238 2012-11-07| Robert Bosch GmbH
sv
3.4 Funktionsbeskrivning
ACS 651/751 är en helautomatisk, kompakt, mobil A/C
serviceenhet. ACS 651/751 kan användas manuellt eller
automatiskt.
3.4.1 Handtag
Handtagen (fig. 1, pos. 1) kan användas för att enkel
förflyttning av ACS 651/751.
3.4.2 Användargränssnitt (HMI)
i
C
!
HP
LP
3
4
6
1
2
3
4
5
6
7
8
9
*
+
0
ABC
123
]
459897_6Nkv

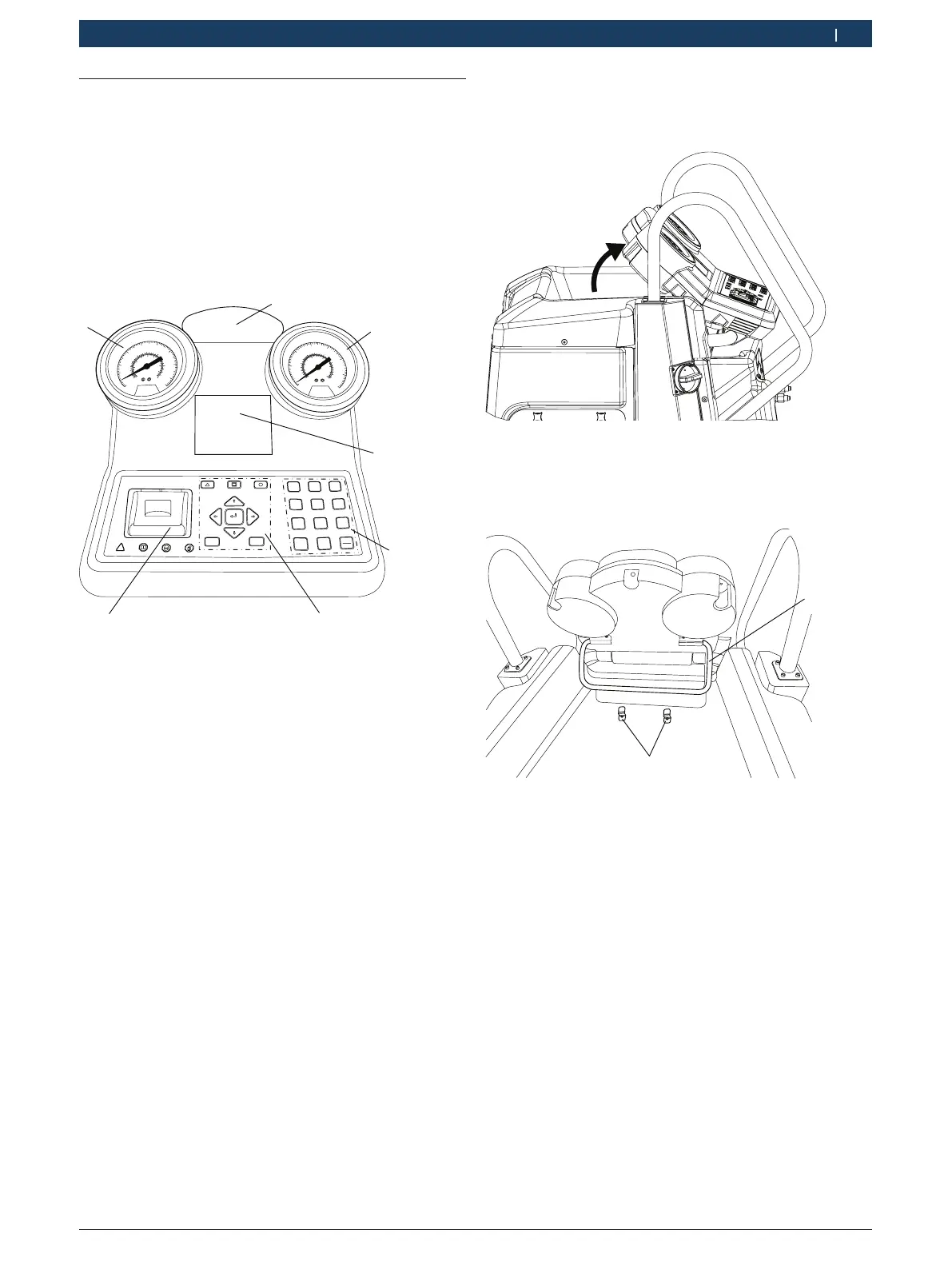

Fig. 3: ACS 651/751 HMI-modul
1 HP manometer
2 Status- och varningslampa
3 LP manometer
4 LCD
5 Inmatningsknappar
6 Val- och funktionsknappar
7 Skrivare
HMI-modulen kan lyftas upp och låsas i detta läge med
hjälp av HMI-stöttan (fig. 5, pos. 1) baktill på HMI-mo-
dulen.
Fig. 4: Upplyftning av HMI-modulen
Dra ut HMI-stöttan (fig. 5, pos. 1) under HMI-modulen.
Skjut in HMI-stöttan under låsblecken (fig. 5, pos. 2) på
övre panelen.
2
Fig. 5: Fixering av HMI-modulen på plats
1 HMI stötta
2 Låsbleck
Manometrarna (fig. 3, pos. 1 och 3 ) på HMI-modulen
används till att övervaka trycket under olika etapper av
fordonets A/C-service. De olika etappernas status under
servicen visas på LCD färgdisplay (fig. 3 , pos. 4). De
inmatningar som behövs under servicen görs via inmat-
ningsknapparna (fig. 3, pos. 5) i knappsatsen.
Val- och funktionsknapparna (fig. 3, pos. 6) på knapp-
satsen kan användas för att navigera mellan menyalter-
nativ i användargränssnittet.
