Honda PCX150 2013 User Manual

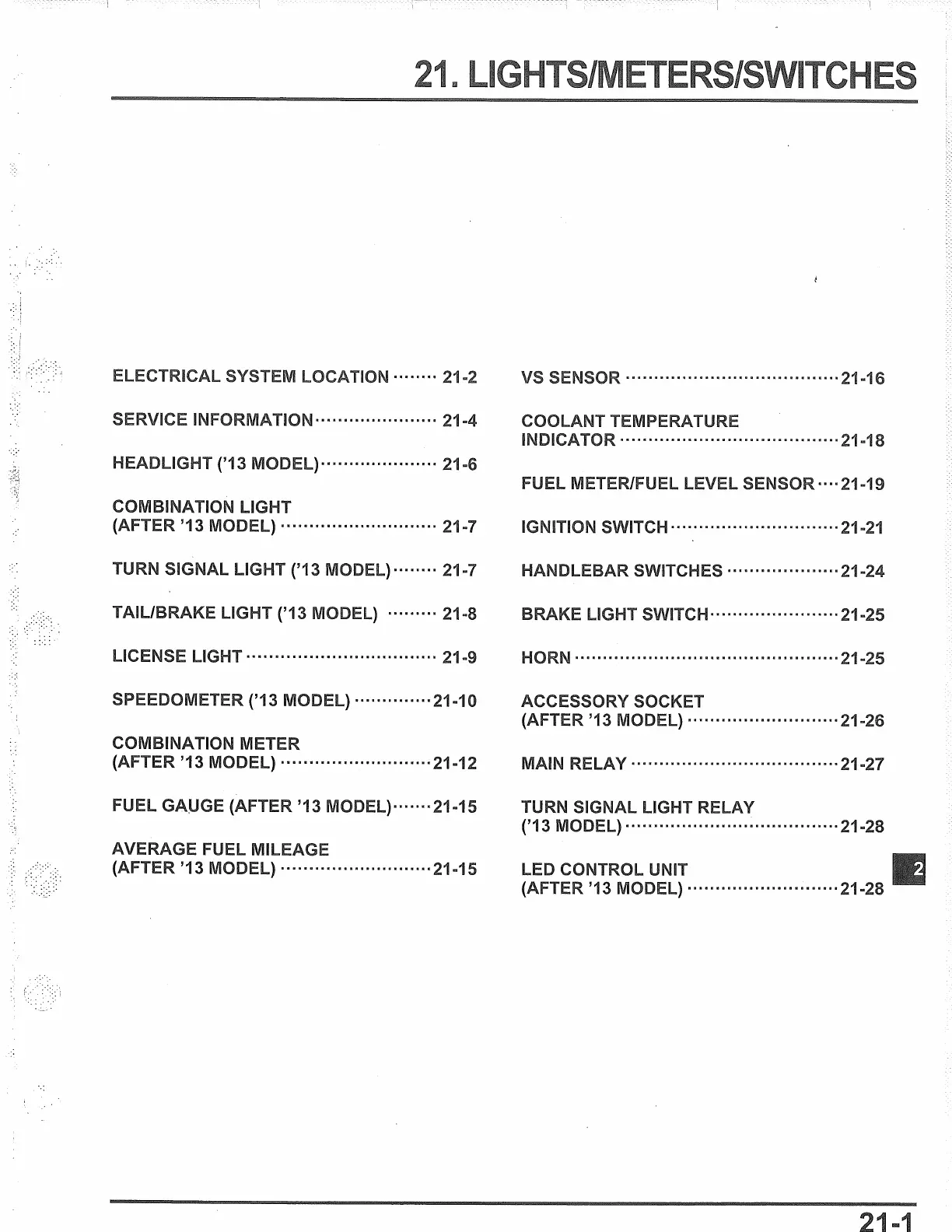

SYSTEM LOCATION ....... .
SERVICE INFORMATION
......................
21-4
HEADLIGHT ('13 MODEL) .. ···· .. · .. · ...... · ..
21
-6
COMBINATION LIGHT
(AFTER '13 MODEL)
............................
21-7
TURN SIGNAL LIGHT ('13 MODEL) ........ 21-7
TAil/BRAKE
LIGHT ('13 MODEL) ......... 21-8
LICENSE LIGHT ..
·············
.. ·· ...... ··· .. ·
..
·
-9
SPEEDOMETER ('13 MODEL) · ........ · · .. · 21-10
COMBINATION METER
(AFTER '13 MODEL) · · · ...... · · .. · .. ·
..
·· .. · · · · 21-12
FUEL
GAµGE
(AFTER '13 MODEL)·······21-15
AVERAGE FUEL MILEAGE
(AFTER '13 MODEL) · · · · · · · · · · · · · · · · · · · · · .. · · · · -15
VS SENSOR · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · 21-16
COOLANT
INDICATOR·······································
-18
FUEL METER/FUEL
SENSOR· .. · 21-19
IGNITION SWITCH ...... ···· .... ··· .. · .... · .... · 21-21
HANDLEBAR SWITCHES ·· ···
...............
21-24
BRAKE LIGHT
SWITCH·······················
21-25
HORN
···············································21-25
ACCESSORY SOCKET
(AFTER
'13
MODEL)
...........................
21-26
MAIN RELAY · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·
21
TURN SIGNAL LIGHT RELAY
('13 MODEL) .. · .. ····· .... ····· .... ·
.......
· .. ··
..
21-28
CONTROL UNIT
(AFTER '13 MODEL) · .. · .... · · .. · ...... · · · .. ·.. -28

Honda PCX150 2013 Specifications

General

Displacement	153 cc
Bore x Stroke	58.0 mm x 57.9 mm
Compression Ratio	10.6:1
Transmission	Automatic V-Matic belt drive
Front Tire	90/90-14
Rear Tire	100/90-14
Wheelbase	51.8 inches
Fuel System	PGM-FI
Ignition	Fully transistorized
Front Suspension	Telescopic fork
Rear Suspension	Unit swing
Front Brake	Hydraulic disc
Rear Brake	Drum
Fuel Capacity	2.1 gallons
Engine Type	Liquid-cooled, 4-stroke, SOHC, single-cylinder
Curb Weight	286 lbs (130 kg)
