6.3 Fijación del soporte
ATENCIÓN
¡Peligro al usar materiales de fijación inadecuados!
Si se usan materiales de fijación inadecuados, el equipo podría caer y provocar lesiones graves a las perso-
nas.
› Utilice solo el material de fijación adecuado para la superficie de montaje. El material de fijación inclui-
do solo es adecuado para ladrillo y hormigón.
› Montar el equipo exclusivamente de pie.
4
3
2
1
5
A
A
D
C
C
B
B
50 mm

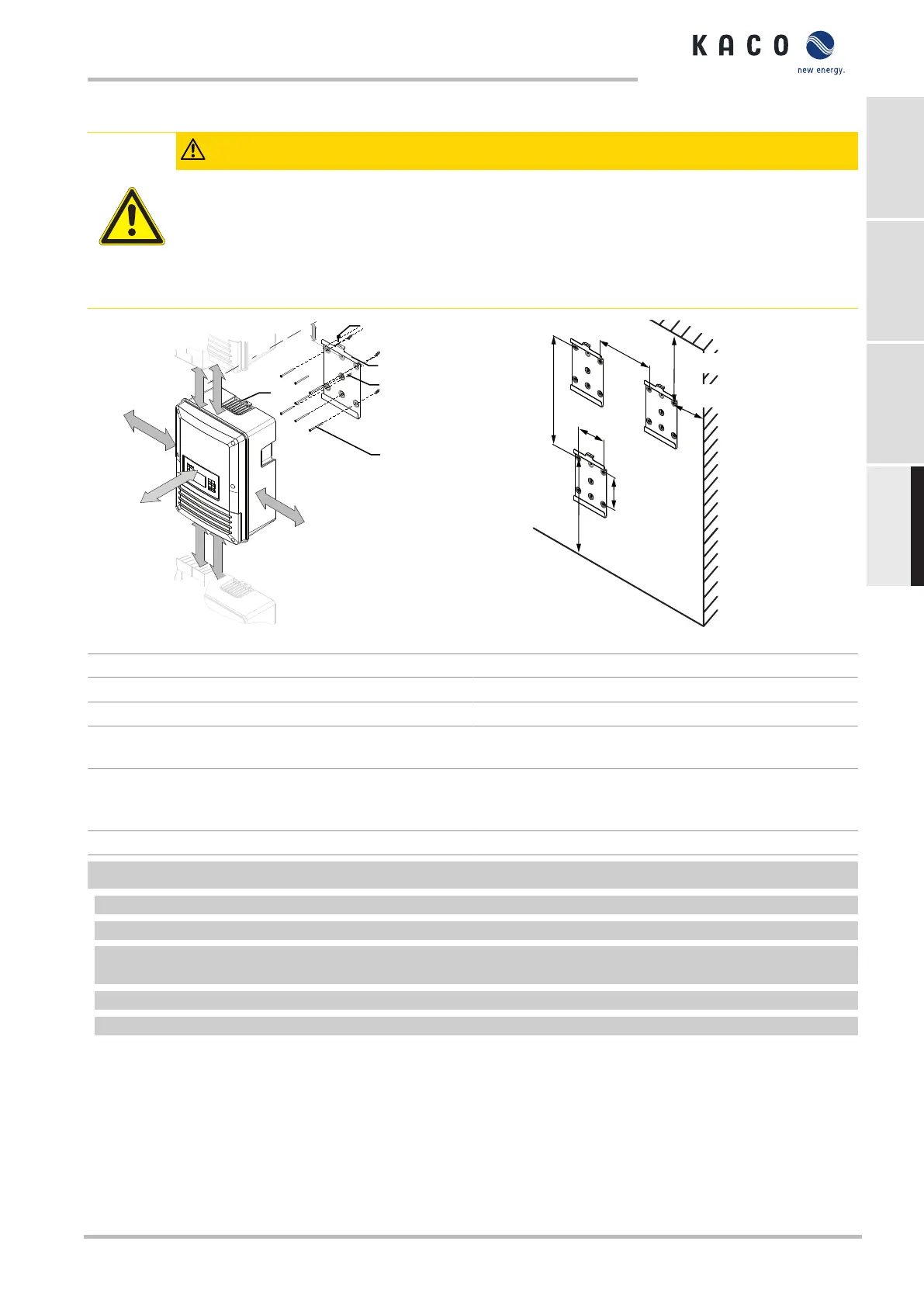

Fig.7: Distancias mínimas para el montaje mural
216 mm
582 mm
510 mm
180 mm
160 mm
1220 mm
920 mm
Fig.8: Montaje mural
Leyenda
1 Soporte 4 Lengüeta con seguro antipalanca
2 Taco de fijación [S6 – Ø 6mm/ 50mm] 5 Tornillo de fijación (1x)
3 Tornillo de fijación (5x) [Z2+Plana 5x50 Fijación del
soporte [Ver capítulo6.3}Página101]]
A Distancia mínima: 150 mm (sin equipo 304.5 mm )
Distancia recomendada475 mm
(sin equipo 510 mm
*)
C Distancia mínima: 700 mm
B Distancia mínima: 500 mm D Distancia recomendada: 250 mm
↻ Caja de cartón con el soporte y el kit de montaje extraída del embalaje y abierta.
1 Marque la posición de suspensión del soporte con una línea en la superficie de la pared.
2 Marque la posición de los orificios de taladro con ayuda de las ranuras del soporte.
AVISO:Las distancias mínimas entre dos equipos o entre el equipo y el techo o el suelo ya se han tenido en cuenta
en el plano.
3 Fije el soporte a la pared con el material de fijación adecuado del kit de montaje.
AVISO:Asegúrese de que el soporte esté orientado correctamente.
» Prosiga con el montaje del equipo.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Página 101
