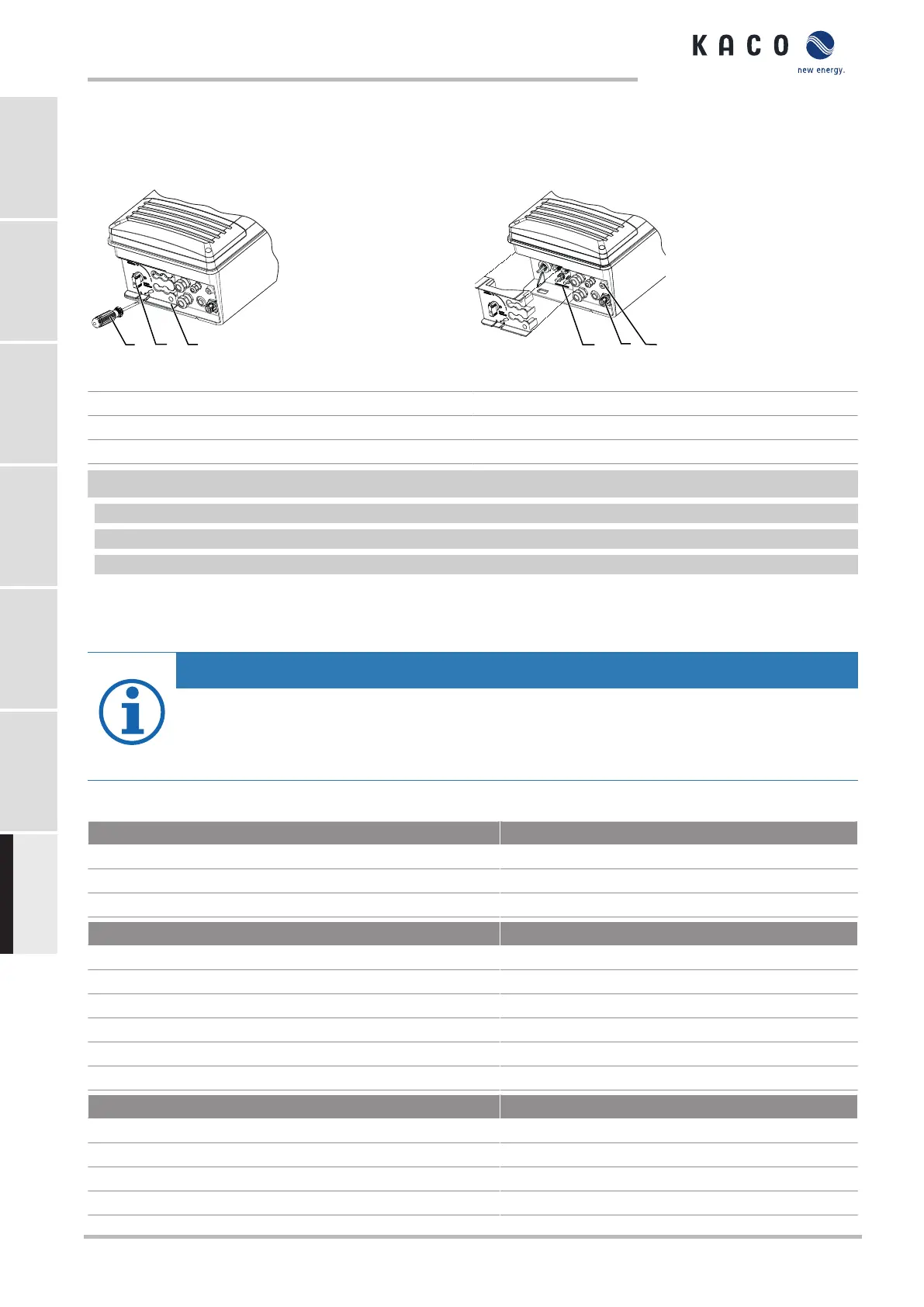

7.2 Aansluitruimte bekijken
Het aansluitpunt voor de AC-voeding bevindt zich op de bodemplaat in het onderste rechter bereik. De DC-ingangsbron
wordt op de bodemplaat aangesloten op de DC-stekkers en DC-bussen.
Afb.9: DDC-aansluitruimte vrijmaken
Afb.10: Aansluitruimte bekijken
1 Afdekking ter beveiliging van de DC-aansluitingen 4 DC-stekker voor PV-generator
2 DC-scheidingsschakelaar 5 Behuizingsaarde
3 Schroevendraaier 6 AC-aansluitbus voor netaansluiting
↻ U heeft de montage uitgevoerd.
1 DC-scheidingsschakelaar voor het verwijderen van de afdekking op "0" zetten.
2 Afdekking op het gemarkeerde punt met behulp van een schroevendraaier voorzichtig ontgrendelen.
3 Afdekking verwijderen en voor aansluiting bewaren.
» Elektrische aansluiting uitvoeren.
7.3 Elektrische aansluiting uitvoeren
OPMERKING
Kies aan de hand van de onderstaande randvoorwaarden kabeldiameter, zekeringtype en zekeringwaar-
de:
Landspecifieke installatienormen; vermogensklasse van het apparaat; kabellengte; soort bedrading; lokale
temperaturen
7.3.1 Eisen aan toevoerleidingen en zekering
Aan DC-zijde
Max. kabeldoorsnede -
Max. kabeldoorsnede (met adereindhulzen) 2,5 - 6 mm² (DC-stekker)
Aanbevolen type kabel Zonnekabel
Aan AC-zijde
Max. kabeldoorsnede 4,0 mm²
Max. kabeldoorsnede (zonder adereindhulzen) 2,5 - 6 mm²
Striplengte 12 mm
Aansluiting type Phoenix AC connector
Bescherming in installatie op plaats van opstelling max. 25 A bij 6 mm²
Aanhaalmoment 1 Nm
Interfaces
Schroefverbinding van de interfaces Ethernet: M25, Standaard RS485: M16, max. 1,5 mm
Diameter kabel voor kabelwartel (2x) 8 - 17 mm
RS485-aansluitingssoort Geveerde klem
RS485 klem geleiderdoorsnede 0,25 - 1,5 mm²
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Bladzijde 190
