7.2 Controllo del vano collegamenti
Il collegamento per l’alimentazione CA si trova sulla piastra di fondo nel comparto inferiore destro. L’ingresso CC viene
collegato ai connettori CC e alle prese CC sulla piastra di fondo.
3
1
2

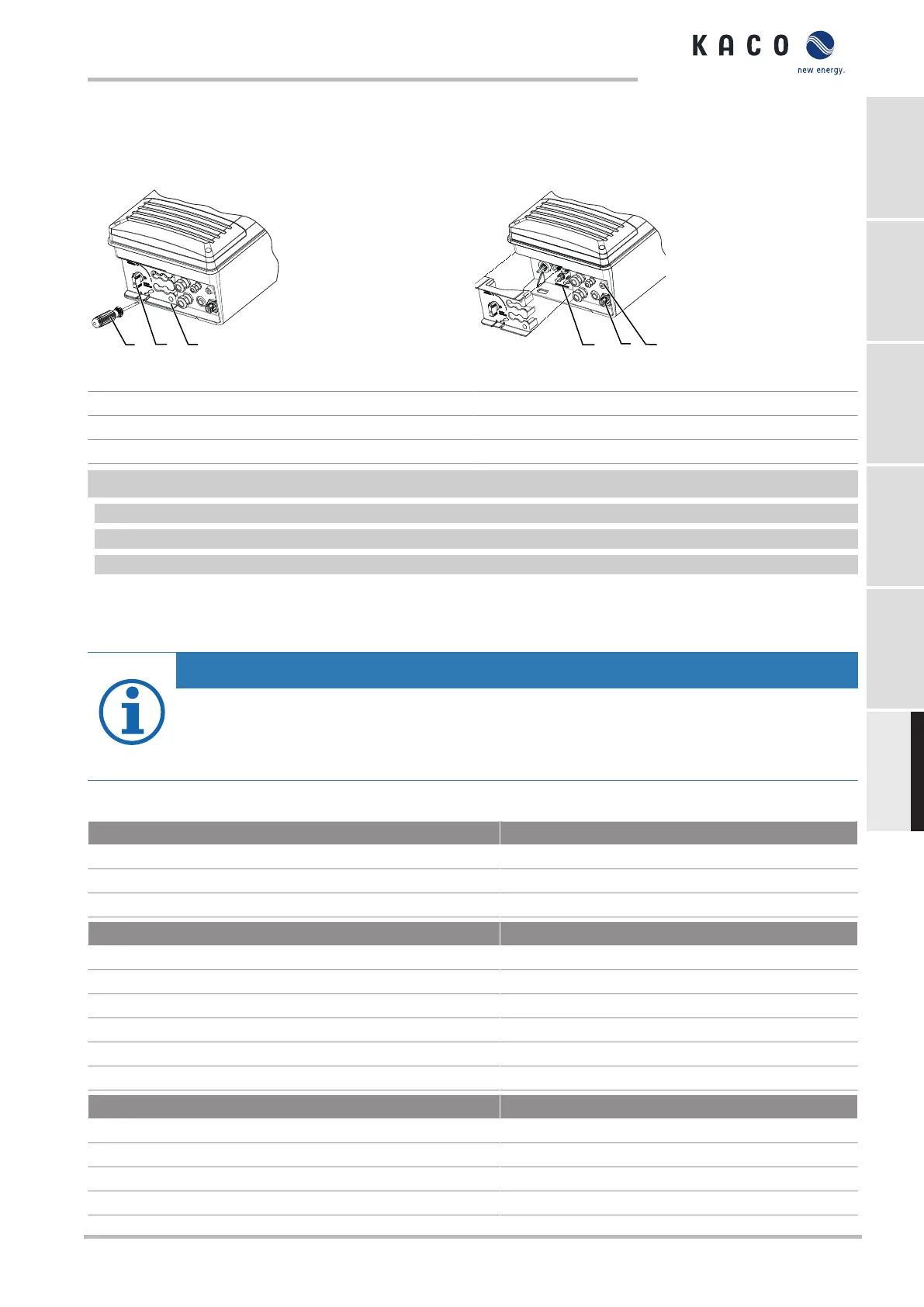

Imm.9: Apertura del vano collegamenti CC
5
4
6
Imm.10: Controllo del vano collegamenti
1 Coperchio per la protezione delle connessioni CC. 4 Connettore CC per il generatore PV
2 Sezionatore CC 5 Messa a terra della scatola
3 Cacciavite 6 Presa CA per l'allacciamento alla rete
↻ Il montaggio è stato terminato.
1 Portare il sezionatore CC su "0" per rimuovere la copertura.
2 Sbloccare con cautela la copertura in corrispondenza del punto contrassegnato con l'ausilio di un cacciavite.
3 Rimuovere il coperchio e conservarlo per il collegamento.
» Realizzare il collegamento elettrico.
7.3 Realizzazione del collegamento elettrico
AVVISO
Selezionare la sezione del conduttore, il tipo di fusibile e l'amperaggio del fusibile in base alle seguenti
condizioni quadro:
Norme di installazione specifiche del rispettivo Paese; classe di potenza dell'apparecchio; lunghezza del ca-
vo; tipo di posa del conduttore; temperature locali
7.3.1 Caratteristiche di cavi e fusibili
Lato CC
Sezione per conduttore max. -
Conduttori con sezioni max. (con terminali a bussola) 2,56 mm² (connettori CC)
Tipo di cavo consigliato Cavo solare
Lato CA
Sezione per conduttore max. 4,0 mm²
Conduttori con sezioni max. (senza terminali a bussola) 2,5 - 6 mm²
Spelatura 12 mm
Tipo di collegamento Connettore CA Phoenix
Protezione per l'installazione ad opera del Committente max 25 A con 6 mm²
Coppia di serraggio 1 Nm
Interfacce
Collegamento a vite delle interfacce Ethernet: M25, Standard RS485: M16, max. 1,5 mm
Diametro cavo per raccordo a vite (2x) 8 - 17 mm
Tipo di connessione RS485 Morsetto a molla
RS485 morsetto sezione conduttore 0,25 - 1,5 mm²
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Pagina 161
