8.2.2 Limpar os dissipadores
NOTA
Observe as nossas condições de garantia e de assistência técnica na nossa página web.
ü Os intervalos de limpeza têm de ser ajustados às condições ambiente do local de instalação.
› Num ambiente arenoso, recomendamos uma limpeza trimestral dos dissipadores e das ventoinhas.
8.3 Substituir as ventoinhas
O dispositivo está equipado com um ventilador axial. Este encontra-se na parede
lateral esquerda da caixa. Substitua o ventilador em caso de:
 Sujidade forte
 Defeito
↻ Dispositivo desligado no seccionador CC integrado.
↻ Aguardar que o ventilador deixe de rodar completamente.
1 Soltar a cobertura de proteção com a grelha de ventilação através dos 4
parafusos [
T_15]
2 Retirar cuidadosamente a cobertura de proteção com ventilador para baixo e
desligar o conector de ligação da alimentação de tensão do ventilador.
» Substituir ou limpar o ventilador danificado.
Desmontar o ventilador
↻ Já desmontou a cobertura com ventilador.
↻ NOTA:Antes de efetuar a desmontagem, observar a posição de montagem do
ventilador!
1 Retirar o ventilador da cobertura de proteção através do suporte de encaixe.
2 Limpar a cobertura do ventilador.
» Montar o ventilador de substituição.
Instalar o ventilador
↻ Já desmontou o ventilador danificado.
↻ NOTA:Substituir o ventilador por um do mesmo tipo e com a mesma
estrutura.
1 Colocar o ventilador de substituição no suporte de encaixe da cobertura de
proteção.
2 Encaixar o ventilador no suporte de encaixe.
3 Ligue a ficha do ventilador.
4 Colocar a cobertura do ventilador na abertura para o ventilador e fixar com os
parafusos de fixação.
» O ventilador de substituição está operacional.
» Ligar o dispositivo.
4
3
1
2

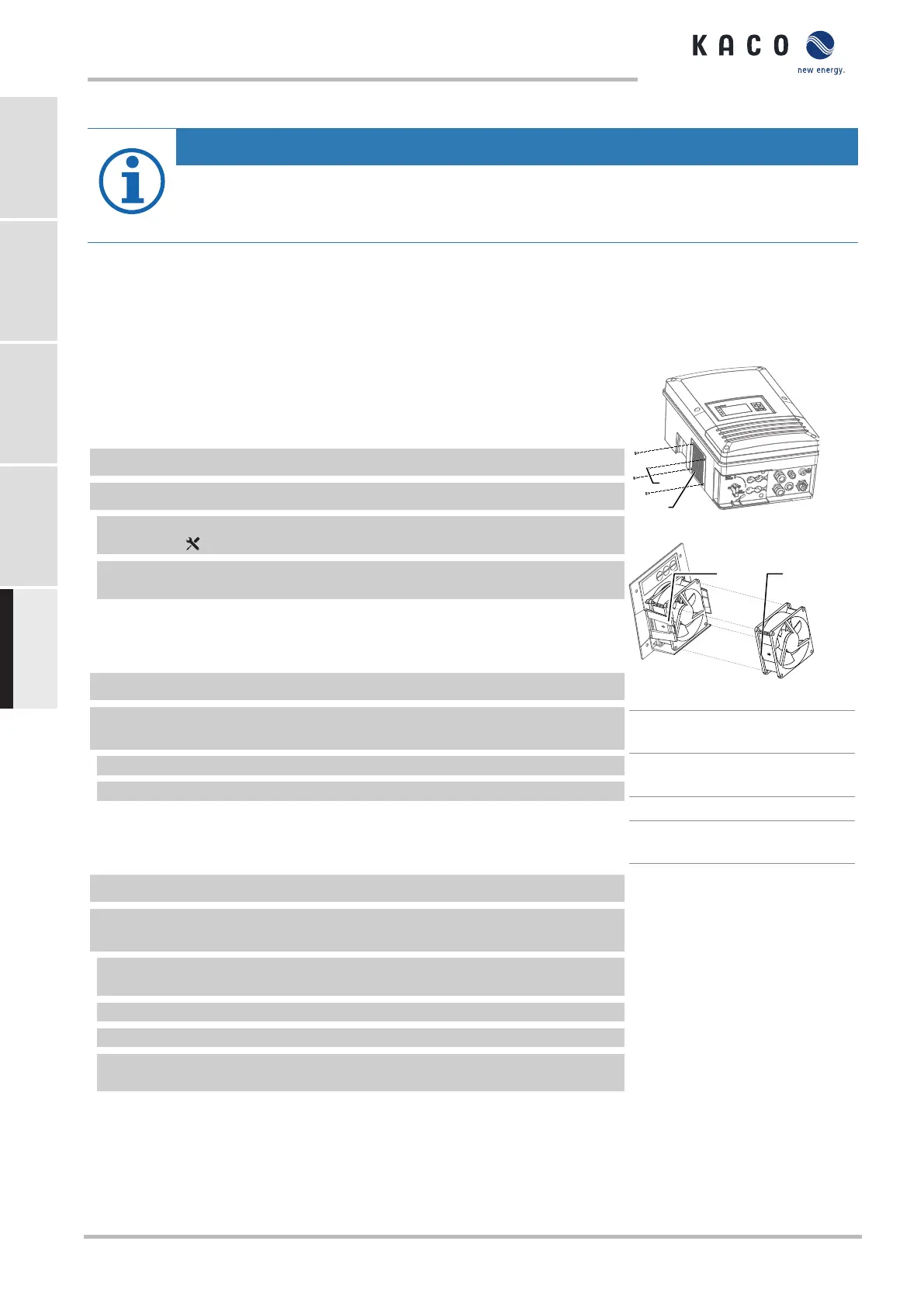

Fig.27: Desmontar as ventoinhas
21
Fig.28: Desconectar o ventilador
1 Grelha de proteção da
ventoinha
2 Fixação para grelha de
proteção
3 Ventoinha
4 Mecanismo de bloqueio do
ventilador
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Página 140
