Cihaz, bir eksenel fan ile donatılmıştır. Bu fan muhafazanın sol yan duvarında
bulunur. Fanı aşağıdaki durumlarda değiştirin:
Yoğun kirlenme
Arıza
↻ Cihaz, DC ayırma şalterinden kapatılmıştır.
↻ Fanın dönmesi durana kadar bekleyin.
1 Havalandırma ızgaralı koruyucu kapağı 4 cıvata ile çözün [ T_15]
2 Koruyucu kapağı fan ile aşağı doğru dikkatlice çıkarın ve fandaki gerilim
beslemesi bağlantı soketini sökün.
» Arızalı fanı değiştirin veya temizleyin.
Fanların sökülmesi
↻ Kapağı fan ile sökmüş olmanız gerekir.
↻ NOT:Sökmeden önce fanın montaj konumuna dikkat edin!
1 Fanı kilit tutucusu üzerinden koruyucu kapaktan çıkarın.
2 Fan kapağını temizleyin.
» Yeni fanı monte edin.
Fanın takılması
↻ Arızalı fanı sökmüş olmanız gerekir.
↻ NOT:Değiştirme işleminde aynı tip ve yapıda fan kullanın.
1 Yeni fanı koruyucu kapaktaki kilit tutucusuna yerleştirin.
2 Fanı kilit tutucusuna oturtun.
3 Fan soketini takın.
4 Fan kapağı fan girintisine yerleştirin ve sabitleme vidaları ile sabitleyin.
» Yeni fan çalışmaya hazır.
» Cihazı çalıştırın.

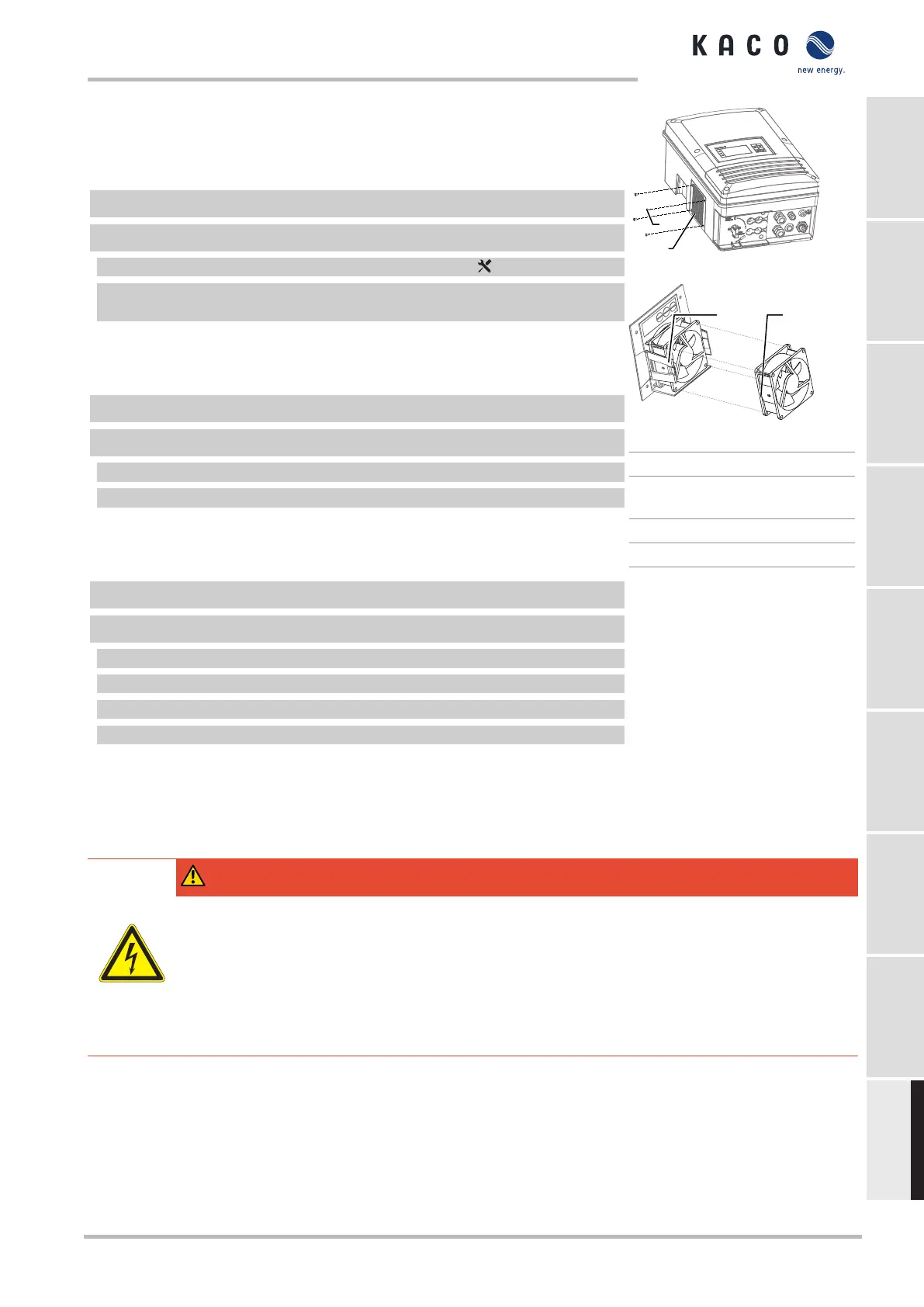

Şek.27: Fanın sökülmesi
Şek.28: Fanın çıkarılması
1 Fan koruma ızgarası
2 Koruma ızgarasının
sabitleyicisi
3 Fan
4 Fanı sabitleme kolu
8.4 Bakım / arıza giderme için kapatma
TEHLİKE
Cihaz gerilimsiz hale getirildikten ve kapatıldıktan sonra da cihazın bağlantı ve hatlarında ölüm tehlikesi
taşıyan gerilimler mevcuttur!
Cihazın hatlarına ve/veya klemens/iletken raylarına dokunma yoluyla ağır yaralanma veya ölüm tehlikesi
söz konusudur.
Cihazın açılma ve bakım işlemleri sadece bilinen ve elektrik işletmecisi tarafından izin verilen bir elektrik
teknisyeni tarafından yapılmalıdır.
› Yetkili elektrik idaresinin tüm güvenlik talimatlarına ve geçerli güncel teknik bağlantı koşullarına uyun.
