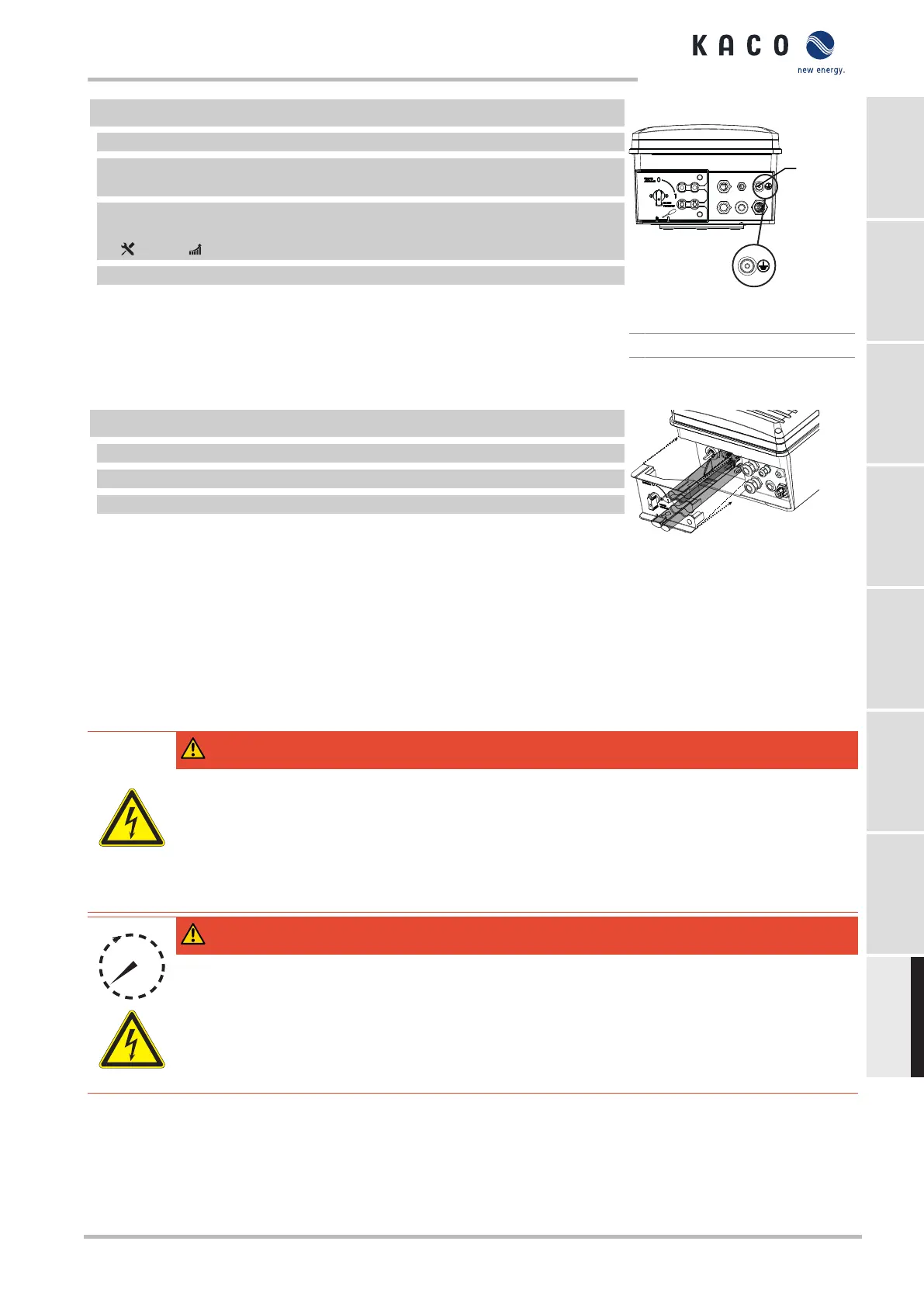

↻ Urządzenie jest zamontowane na uchwycie.
1 Zdjąć izolację z przewodu do wyrównania potencjałów.
2 Zaizolowany przewód uziemiający wyposażyć w oczkową końcówkę kablową
M4.
3 Umieścić przewód do wyrównania potencjałów w punkcie przyłączeniowym
uziemienia izabezpieczyć dołączoną śrubą M4 x10 i podkładką zabezpieczającą
[
W_T30/ 2,2 Nm]
4 Sprawdzić prawidłowe zamocowanie podłączonego przewodu.
» Obudowa jest włączona do wyrównania potencjałów.
1
Rys.25: Dodatkowy punkt uziemie-
nia
1 Trzpień uziemiający
7.7 Zamknięcie skrzynki przyłączeniowej
↻ Przyłącze sieciowe jest przygotowane.
1 Wprowadzić przewody do pokrywy.
2 Nałożyć pokrywę na oznaczone miejsce i zatrzasnąć.
3 Ustawić rozłącznik DC w pozycję „1”.
» Uruchomić urządzenie.
5 46
Rys.26: Zamykanie pokrywy przyłą-
czeniowej
8 Konserwacja i usuwanie usterek
8.1 Oględziny
Sprawdzić produkt i przewody pod kątem widocznych z zewnątrz uszkodzeń iewentualnie zwrócić uwagę na wskaźnik sta-
nu pracy. W przypadku stwierdzenia uszkodzeń powiadomić instalatora. Napraw może dokonywać tylko wykwalifikowany
elektryk.
ZAGROŻENIE
Zagrożenie ze strony występujących napięć dotykowych!
Rozłączenie połączeń wtykowych bez uprzedniego odłączenia urządzenia od generatora fotowoltaicznego
może być przyczyną uszczerbku na zdrowiu lub uszkodzenia urządzenia.
› Podczas montażu: Odłączyć biegun dodatni i ujemny DC od potencjału ziemi (PE).
› Odłączyć urządzenie od generatora fotowoltaicznego zintegrowanym rozłącznikiemDC.
› Rozłączyć połączenie wtykowe.
ZAGROŻENIE
Niebezpieczne napięcie wskutek dwóch napięć roboczych
Dotknięcie przewodów i/lub zacisków/szyn prądowych w urządzeniu może spowodować ciężkie obrażenia
bądź śmierć. Czas rozładowania kondensatorów wynosi do 5minut.
› Urządzenie może otwierać i konserwować tylko wykwalifikowany elektryk, mający pozwolenie opera-
tora sieci energetycznej.
› Przed otwarciem urządzenia: Odłączyć obwód AC i DC, a następnie odczekać co najmniej 5minut.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Strona 225
