Das Gerät ist mit einem Axiallüfter ausgestattet. Dieser befindet sich in der linken
Seitenwand des Gehäuses. Ersetzen Sie den Lüfter bei:
 Starker Verschmutzung
 Defekt
↻ Gerät am integrierten DC-Trennschalter abgeschaltet.
↻ Warten, bis sich der Lüfter nicht mehr dreht.
1 Schutzabdeckung mit Lüftungsgitter über die 4 Schrauben lösen [ T_15]
2 Schutzabdeckung mit Lüfter vorsichtig nach unten abnehmen und Anschlussste-
cker für Spannungsversorgung am Lüfter abstecken.
» Defekten Lüfter ersetzen oder reinigen.
Lüfter demontieren
↻ Sie haben die Abdeckung mit Lüfter demontiert.
↻ HINWEIS:Vor den demontieren Einbaulage des Lüfters beachten!
1 Lüfter über die Raster-Halterung aus der Schutzabdeckung nehmen.
2 Lüfterabdeckung reinigen.
» Austausch-Lüfter einbauen.
Lüfter einsetzen
↻ Sie haben den defekten Lüfter demontiert.
↻ HINWEIS:Bau- und typengleichen Lüfter zum Austausch verwenden.
1 Austausch-Lüfter in die Raster-Halterung der Schutzabdeckung einsetzen.
2 Lüfter in die Raster-Halterung einrasten.
3 Lüfterstecker einstecken.
4 Lüfterabdeckung auf die Lüfteraussparung setzen und mit Befestigungsschrau-
ben befestigen.
» Der Austausch-Lüfter ist betriebsbereit.
» Gerät einschalten.
4
3
1
2

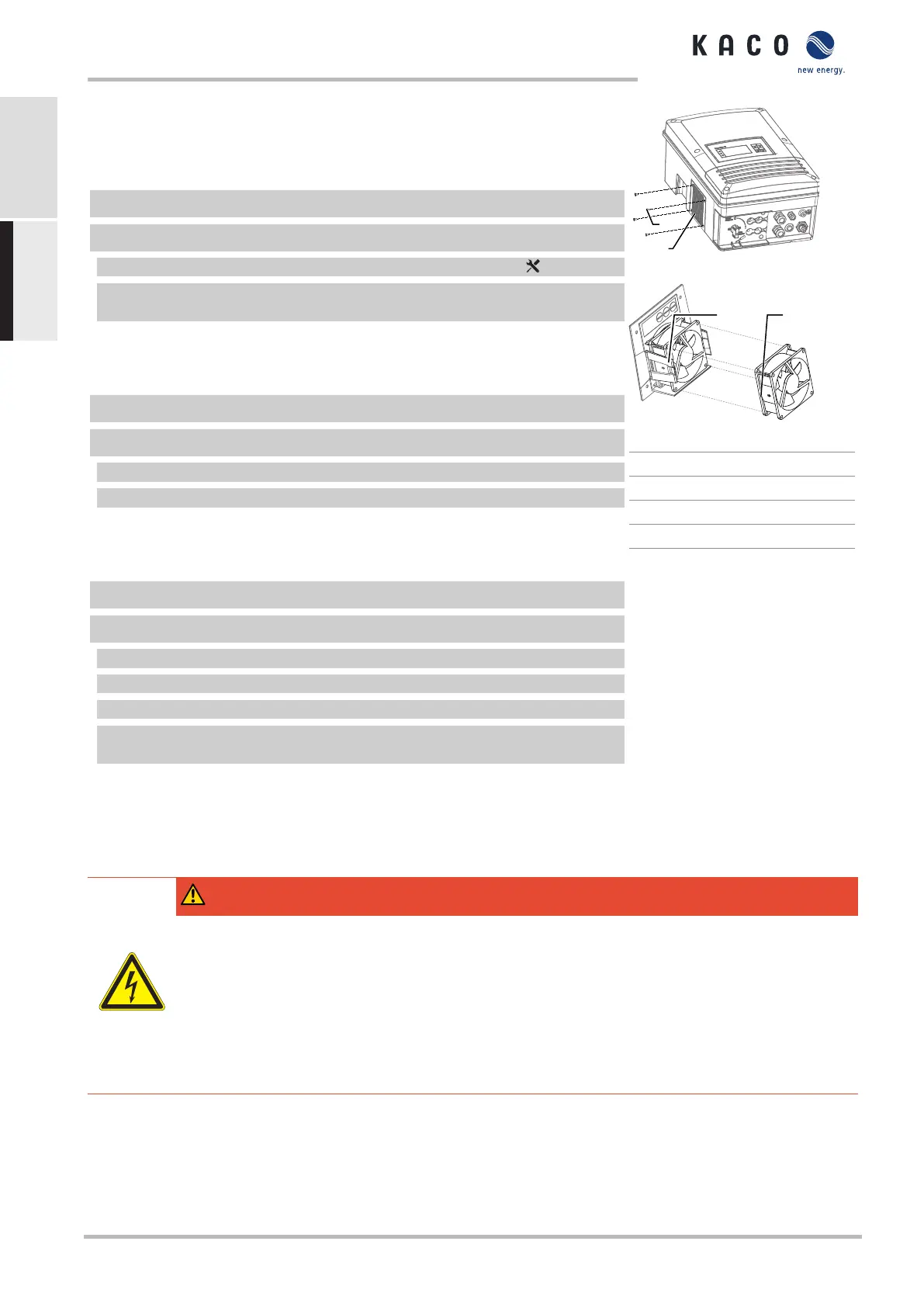

Abb.27: Lüfter ausbauen
21
Abb.28: Lüfter abstecken
1 Lüfter-Schutzgitter
2 Befestigung für Schutzgitter
3 Lüfter
4 Lüfter Arretierung
8.4 Abschalten für Wartung / Störungsbeseitigung
GEFAHR
Lebensgefährliche Spannungen liegen auch nach Frei- und Ausschalten des Gerätes an den Anschlüssen
und Leitungen im Gerät an!
Schwere Verletzungen oder Tod durch Berühren der Leitungen und/oder Klemmen/Stromschienen im Ge-
rät.
Das Gerät darf ausschließlich von einer anerkannten und vom Versorgungsnetzbetreiber zugelassenen
Elektrofachkraft geöffnet und gewartet werden.
› Befolgen Sie alle Sicherheitsvorschriften und die aktuell gültigen technischen Anschlussbedingungen
des zuständigen Energieversorgungsunternehmens.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Seite 54
