8.4 Desconexión para mantenimiento / resolución de fallos
PELIGRO
Al encender y apagar el equipo, las conexiones y cables del mismo pueden conducir tensiones que con-
lleven peligro de muerte.
El contacto con los cables y/o los bornes/barras colectoras del equipo provoca lesiones graves o la muerte.
Por ello, la apertura y el mantenimiento del equipo debe ser realizada exclusivamente por técnicos electri-
cistas homologados y autorizados por el operador de la red de distribución.
› Observe todas las disposiciones de seguridad y las condiciones técnicas de conexión actualmente vi-
gentes de la empresa de abastecimiento de energía correspondiente.
8.5 Desenchufar las conexiones
8.5.1 Conexión de CA
A
B
B

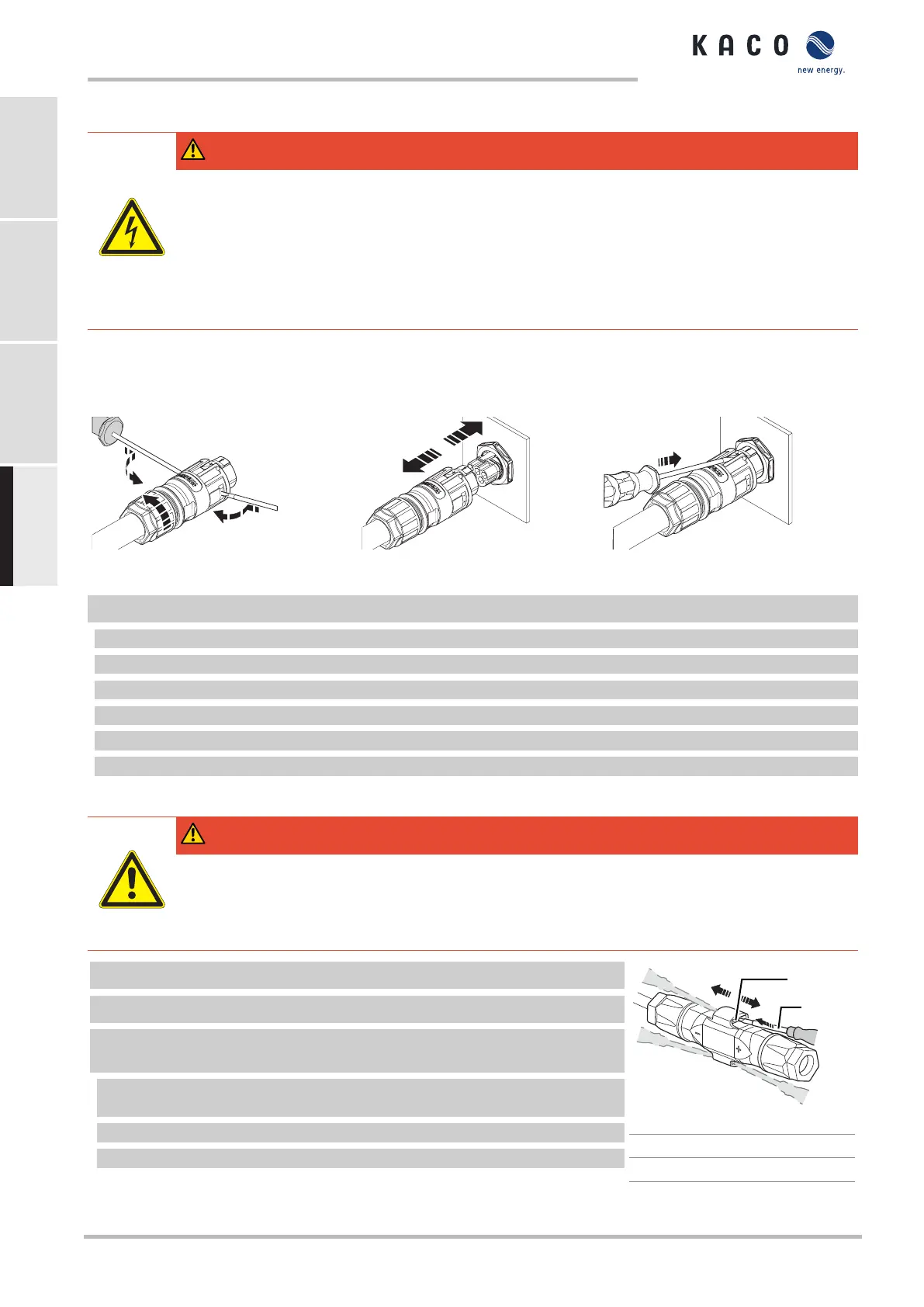

Fig.29: Apertura de la carcasa y retira-
da de los cables
Fig.30: Desconexión del conector de
CA
Fig.31: Extracción del conector de CA
del conector del equipo
↻ Asegúrese de la ausencia de tensión CA/CC.
1 Presione la rejilla al acoplamiento con ayuda de un destornillador (ancho de hoja 3 mm).
2 Desbloquee la toma y retire el conector.
3 Suelte el racor de cable.
4 Desbloquee el portacontactos por ambos lados con ayuda de un destornillador.
5 Saque el portacontactos de la carcasa.
6 Soltar y retirar los tornillos del portacontactos y el conductor.
8.5.2 Conexión de CC
PELIGRO
Destrucción de la conexión de CC
La conexión de CC se puede destruir al desconectar bajo carga debido a la formación de arcos voltaicos. Es
imprescindible respetar la siguiente la secuencia de desconexión:
› Compruebe que no existe corriente con una pinza amperimétrica en todos los cables de CC.
↻ Asegúrese de la ausencia de tensión CA/CC.
↻ Compruebe que no hay corriente con pinza amperimétrica.
↻ AVISO:Los conectores se pueden desconectar bajo tensión, pero nunca bajo
carga.
1 Presione hacia fuera la rejilla del acoplamiento con ayuda de un destornillador
(ancho de hoja 3 mm).
2 Deje que encaje el destornillador.
3 Desembornar el conector de CC macho del conector de CC hembra.
1
2
1
2
Fig.32: Saque el conector
1 Destornillador
2 Rejilla
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Página 112
