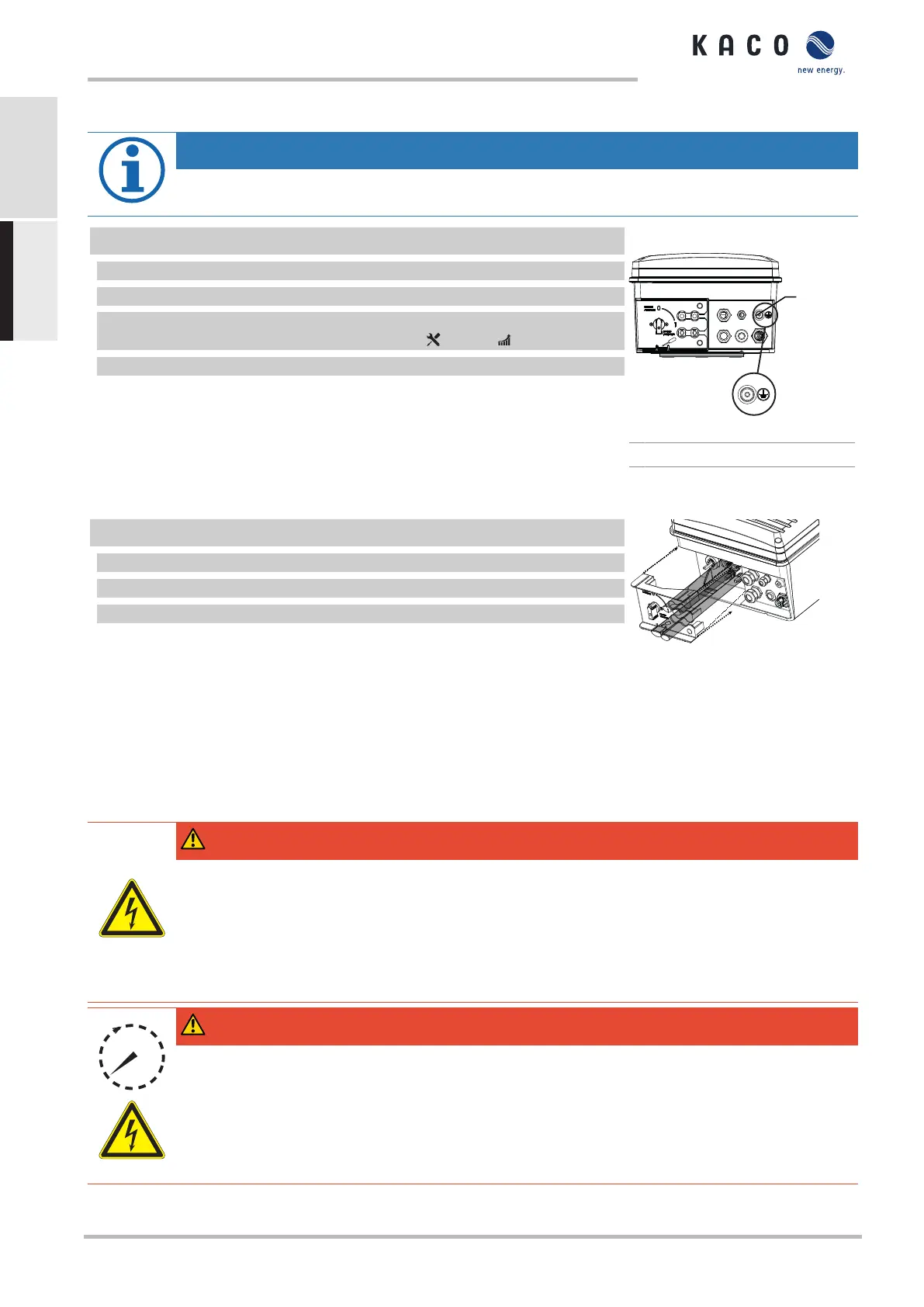

7.6 Potentialausgleich herstellen
HINWEIS
Je nach örtlicher Installationsvorschrift kann es erforderlich sein das Gerät mit einem zweiten Erdungsan-
schluss zu erden. Hierfür kann der Gewindebolzen an der Unterseite des Gerätes verwendet werden.
↻ Gerät ist an der Halterung montiert.
1 Leitung für Potentialausgleich abisolieren.
2 Isolierte Leitung mit Ringkabelschuh M4 versehen.
3 Leitung für Potentialausgleich auf Erdungspunkt legen und mit enthaltener M4
x10 Schraube und Sicherungsscheibe befestigen [
W_T30 / 2,2 Nm]
4 Festen Sitz der angeschlossenen Leitung prüfen.
» Gehäuse ist im Potentialausgleich einbezogen.
1
Abb.25: Zusätzlicher Erdungspunkt
1 Erdungsbolzen
7.7 Anschlussbereich verschließen
↻ Netzanschluss ist vorbereitet.
1 Leitungen in die Abdeckung einführen.
2 Abdeckung auf die gekennzeichnete Stelle aufsetzen und einrasten.
3 DC-Trennschalter auf „1“ stellen.
» Gerät in Betrieb nehmen.
5 46
Abb.26: Anschlussdeckel schließen
8 Wartung und Störungsbeseitigung
8.1 Sichtkontrolle
Kontrollieren Sie das Produkt und die Leitungen auf äußerlich sichtbare Beschädigungen und achten Sie gegebenfalls eine
Betriebsstatusanzeige. Bei Beschädigung benachrichtigen Sie ihren Installateur. Reparaturen dürfen nur von der Elektro-
fachkraft vorgenommen werden.
GEFAHR
Lebensgefahr durch auftretende Berührungsspannungen!
Ziehen der Steckverbindungen, ohne vorheriges Trennen des Gerätes vom PV-Generator, kann zu Gesund-
heitsschäden bzw. Schäden am Gerät führen.
› Während der Montage: DC-Plus und DC-Minus elektrisch vom Erdpotential (PE) trennen.
› Gerät vom PV-Generator durch Betätigen des integrierten DC-Trennschalters trennen.
› Steckverbinder abziehen.
GEFAHR
Gefährliche Spannung durch zwei Betriebsspannungen
Schwere Verletzungen oder Tod durch Berühren der Leitungen und/oder Klemmen/Stromschienen im Ge-
rät. Die Entladezeit der Kondensatoren beträgt bis zu 5 Minuten.
› Das Gerät darf ausschließlich von einer anerkannten und vom Versorgungsnetzbetreiber zugelassenen
Elektrofachkraft geöffnet und gewartet werden.
› Vor dem Öffnen des Gerätes: AC- und DC-Seite freischalten und mindestens 5 Minuten warten.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
