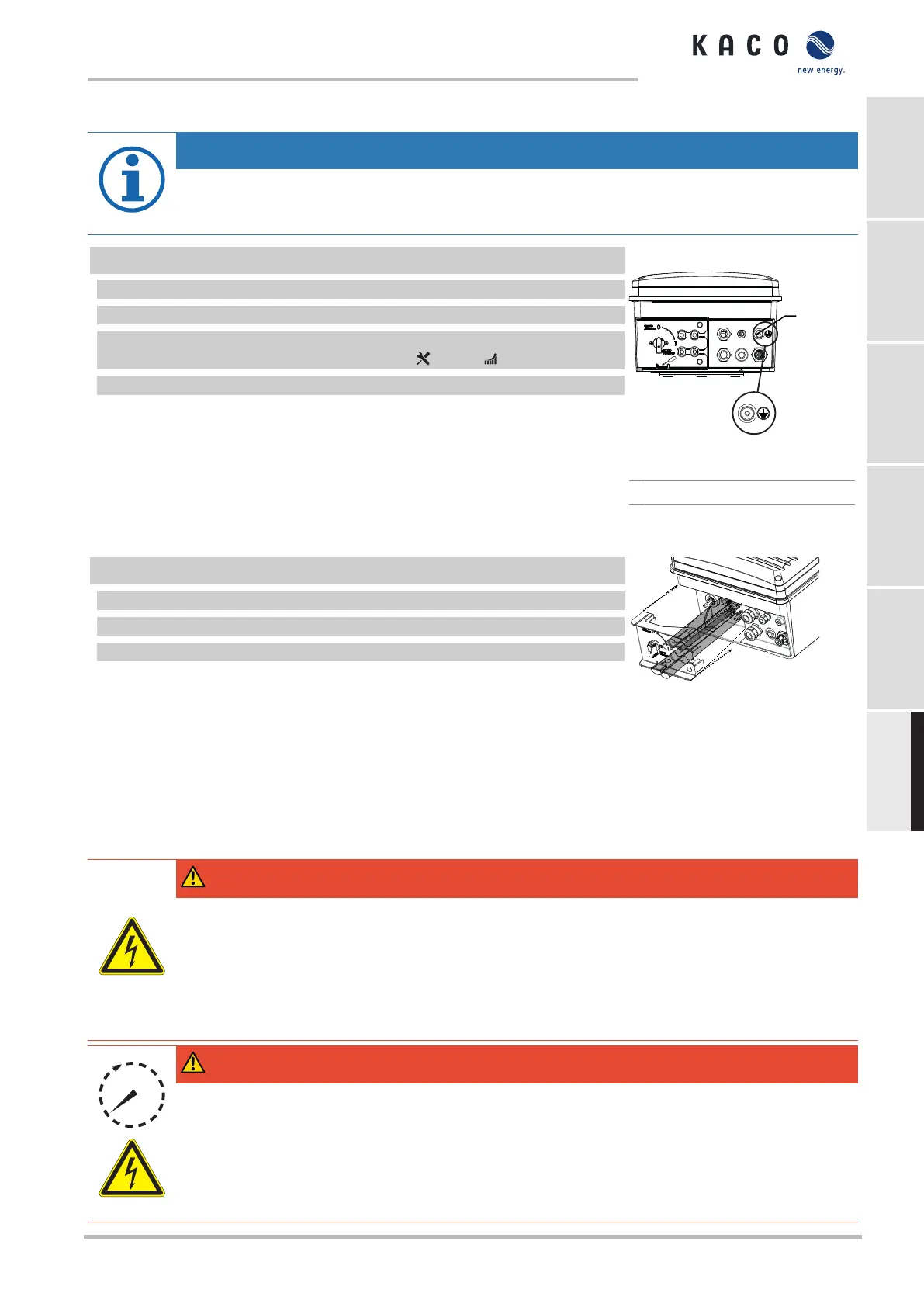

7.6 Realizzazione di un collegamento equipotenziale
AVVISO
A seconda delle normative locali per l'installazione, potrebbe essere necessario mettere a terra il dispositi-
vo con una seconda messa a terra. A tal fine può essere utilizzato il perno filettato posto sul lato inferiore
del dispositivo.
↻ Il dispositivo è montato sul supporto.
1 Isolare il cavo per il collegamento equipotenziale.
2 Applicare il capocorda ad anello M4 al cavo isolato.
3 Applicare il cavo per il collegamento equipotenziale nel punto di messa a terra e
fissarlo con la vite incliusa M4x10 e la rondella [
W_T30/ 2,2 Nm].
4 Controllare il saldo posizionamento del cavo collegato.
» È stato aggiunto un ulteriore collegamento equipotenziale.
1
Imm.25: Ulteriore punto di messa
a terra
1 Massa
7.7 Delimitazione del vano collegamenti
↻ L'allacciamento alla rete è allestito.
1 Introdurre i cavi nella copertura.
2 Applicare la copertura e incastrarla tramite pressione sul punto contrassegnato.
3 Portare il sezionatore CC su "1".
» Mettere in funzione il dispositivo.
5 46
Imm.26: Chiudere il coperchio
8 Manutenzione e rimozione anomalie
8.1 Controllo a vista
Controllare che il prodotto e i cavi non presentino danni visibili e prestare attenzione a quanto riportato nella schermata
degli stati di esercizio. Informare l’installatore se sono presenti eventuali danni. Le riparazioni possono essere effettuate
esclusivamente da un elettrotecnico specializzato.
PERICOLO
Pericolo di morte dovuto a tensioni da contatto!
L'estrazione dei connettori senza previa disconnessione dell'apparecchio dal generatore FV può comporta-
re danni alla salute o all’apparecchio.
› Durante il montaggio: tenere separati i conduttori CC positivo e CC negativo da quello di terra (PE).
› Disconnettere il dispositivo dal generatore FV integrato azionando il sezionatore CC.
› Estrarre il connettore.
PERICOLO
Tensione pericolosa dovuta a due tensioni d'esercizio
Il contatto con i conduttori e/o i morsetti / le sbarre collettrici all'interno dell'apparecchio causa la morte o
gravi lesioni. Il tempo di scarica dei condensatori è di massimo 5 minuti.
› L’apertura e la manutenzione del dispositivo devono essere effettuate esclusivamente da un elettro-
tecnico specializzato e autorizzato e riconosciuto dall'azienda di gestione della rete elettrica.
› Prima di aprire il dispositivo: Scollegare lato CA e CC e attendere almeno 5 minuti.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Pagina 167
