4
3
2
1
5
A
A
D
C
C
B
B
50 mm

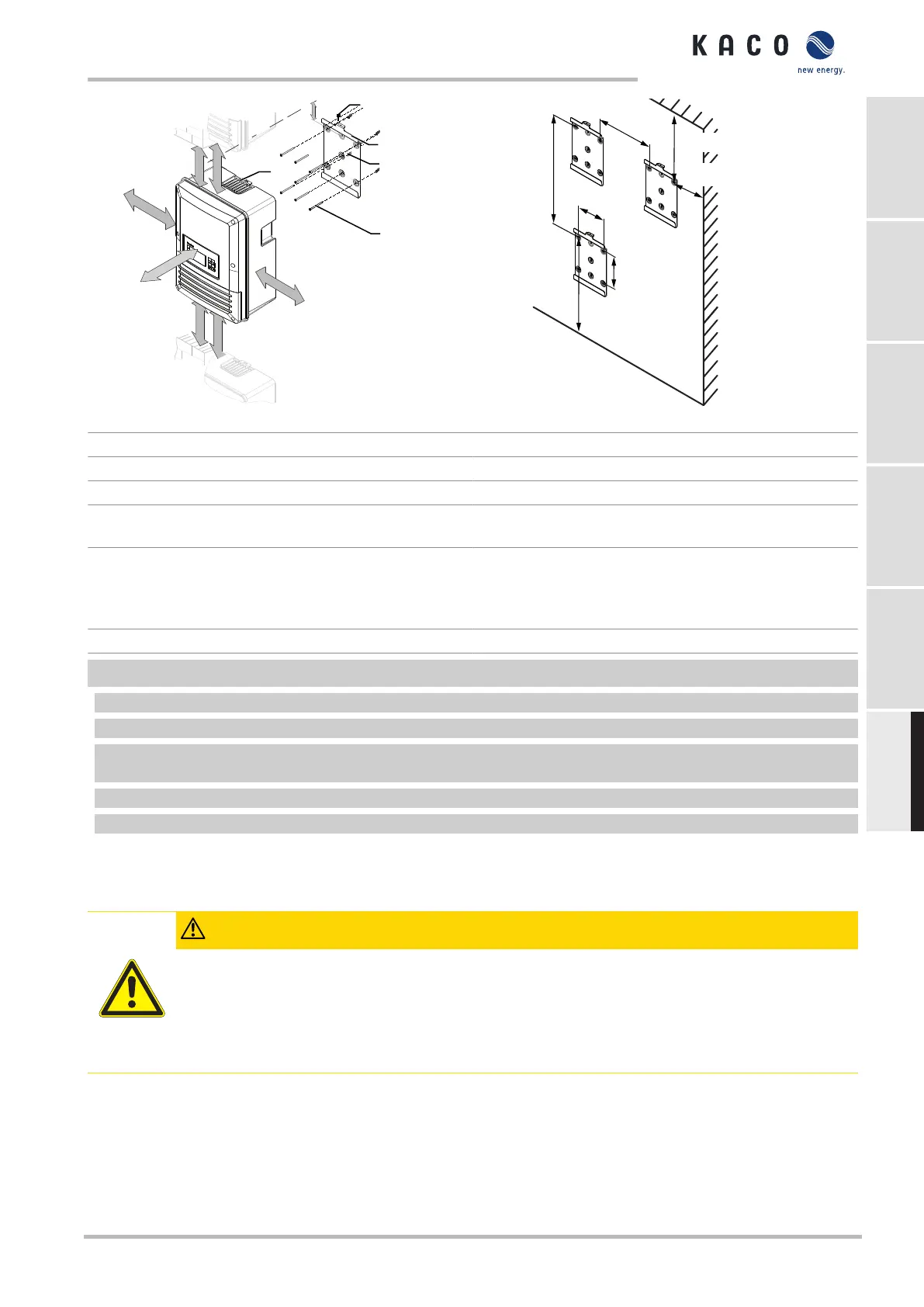

Imm.7: Distanze minime per il montaggio a parete
216 mm
582 mm
510 mm
180 mm
160 mm
1220 mm
920 mm
Imm.8: Montaggio a parete
Legenda
1 Supporto 4 Linguetta con dispositivo antisollevamento
2 Tassello per fissaggio [S6 – Ø 6mm/ 50mm] 5 Vite di fissaggio (1)
3 Vite di fissaggio (5x) [Z2+Taglio 5x50 Fissaggio del
supporto [Vedi capitolo6.3}Pagina158]]
A Distanza minima: 150 mm (senza dispositivo 304.5
mm )
distanza consigliata 475 mm
(senza dispositivo 510
mm *)
C Distanza minima: 700 mm
B Distanza minima: 500 mm D Distanza consigliata: 250 mm
↻ Estrarre dalla confezione e aprire la scatola contenente il supporto e il kit di installazione.
1 Disegnare sulla parete una linea che unisca i punti di fissaggio in base alla posizione del supporto.
2 Disegnare la posizione dei fori di fissaggio con l'ausilio degli incavi nel supporto.
AVVERTENZALe distanze minime tra due dispositivi o tra dispositivo e soffitto/pavimento sono già considerate nel
disegno.
3 Fissare il supporto a parete utilizzando materiale di fissaggio idoneo.
AVVERTENZARispettare l'allineamento corretto del supporto.
» Proseguire con il montaggio del dispositivo.
6.4 Installazione e fissaggio del dispositivo
CAUTELA
Pericolo di lesioni in caso di sollevamento e trasporto non corretto.
Se si solleva il dispositivo in modo non corretto, è possibile che questo si ribalti e cada.
› Sollevare il dispositivo dai punti previsti sempre in posizione verticale.
› Utilizzare una scaletta adatta all’altezza di montaggio prescelta.
› Indossare guanti di protezione e scarpe di sicurezza quando si deve sollevare e abbassare il dispositivo.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Pagina 159
ENDEFRESPTIT
