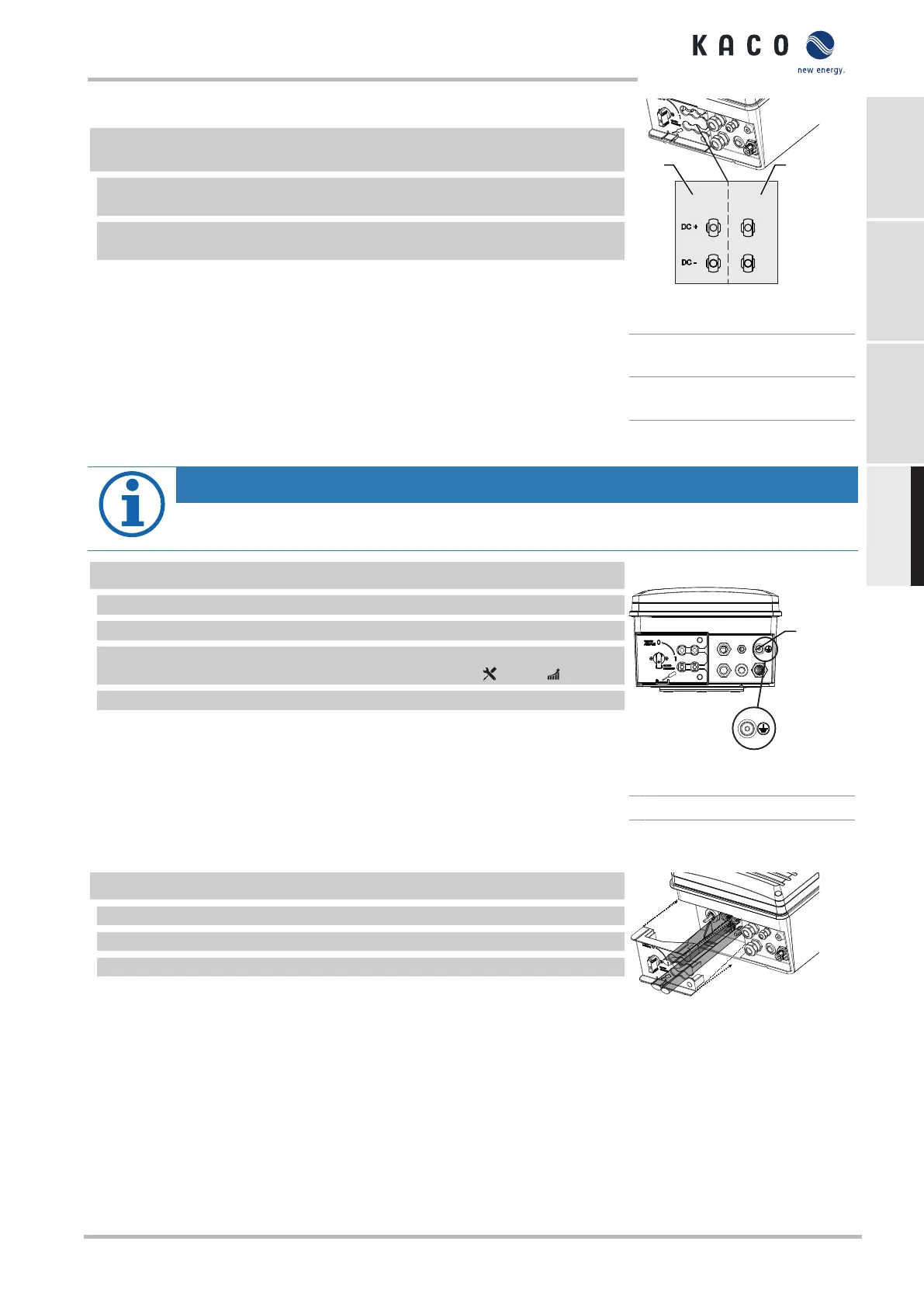

Conexión del generador FV
↻ Se ha configurado el conector de CC y se ha comprobado el contacto a tierra del
generador FV.
1 Retire las tapas protectoras de los conectores de CC necesarios en la parte infe-
rior del equipo.
2 Inserte los conectores de CC en pares en conectores para CC-positivo y CC-nega-
tivo.
» El equipo está conectado al generador FV.
1 2
A
B
1 2
Fig.24: Conexión para CC-positivo y
CC-negativo
1 Conexión CC del seguidor
MPP A
2 Conexión CC del seguidor
MPP B
7.6 Establecer conexión equipotencial
AVISO
Dependiendo de las normas locales de instalación, puede ser necesario conectar el equipo a una segunda
puesta a tierra. Para ello se pueden utilizar los pernos roscados de la parte inferior del equipo.
↻ El equipo se ha montado en el soporte.
1 Pele el cable de la conexión equipotencial.
2 Coloque un terminal anular M4 en el cable pelado.
3 Tienda el cable de la conexión equipotencial en el punto de toma a tierra y fíjelo
con el tornillo M4 x10 incluido y la arandela de retención [
W_T30/ 2,2 Nm]
4 Compruebe que el cable conectado ha quedado fijo.
» La carcasa queda incluida en la conexión equipotencial.
1
Fig.25: Punto de toma a tierra adi-
cional
1 Perno de puesta a tierra
7.7 Cierre del recinto de conexiones
↻ La conexión a la red está preparada.
1 Introduzca los cables en la cubierta.
2 Coloque la cubierta en el lugar marcado y encájela presionando.
3 Coloque el seccionador de CC en "1".
» Ponga en marcha el equipo.
5 46
Fig.26: Cierre la tapa de conexión
8 Mantenimiento y resolución de fallos
8.1 Controles visuales
Compruebe si el producto y los cables presentan deterioros visibles y observe el indicador de estado de funcionamiento
del equipo. En caso de detectar deterioros, informe a su instalador. Las reparaciones deben ser realizadas sólo por el elec-
tricista especializado.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Página 109
