7.3.1 Requisitos de cables y fusibles
En el lado de CC
Sección transversal máx. de los cables -
Sección transversal máx. de los cables (con fundas terminales
para cable)
2,5 - 6 mm² (conector de CC)
Tipo de cable recomendado Cable solar
En el lado de CA
Sección transversal máx. de los cables 4,0 mm²
Sección transversal máx. de los cables (sin fundas terminales pa-
ra cable)
2,5 - 6 mm²
Longitud de aislamiento pelado 12 mm
Tipo de conexión Conector CA Phoenix
Fusibles en el lugar de la instalación máx. 25 A para 6 mm²
Par de apriete 1 Nm
Interfaces
Racor para las interfaces Ethernet: M25, estándar RS485: M16, máx. 1,5 mm
Diámetro del cable para racor de cable (2x) 8 - 17 mm
RS485 tipo de conexión Borne de resorte
Borne RS485 sección transversal del cable 0,25 - 1,5 mm²
Tipo de conexión de Ethernet RJ45
Par para racor de cable 5 (M25) 2,5 (M16) Nm
7.4 Conexión del equipo a la red de distribución
7.4.1 Configurar el conector de CA
1
2
3
4

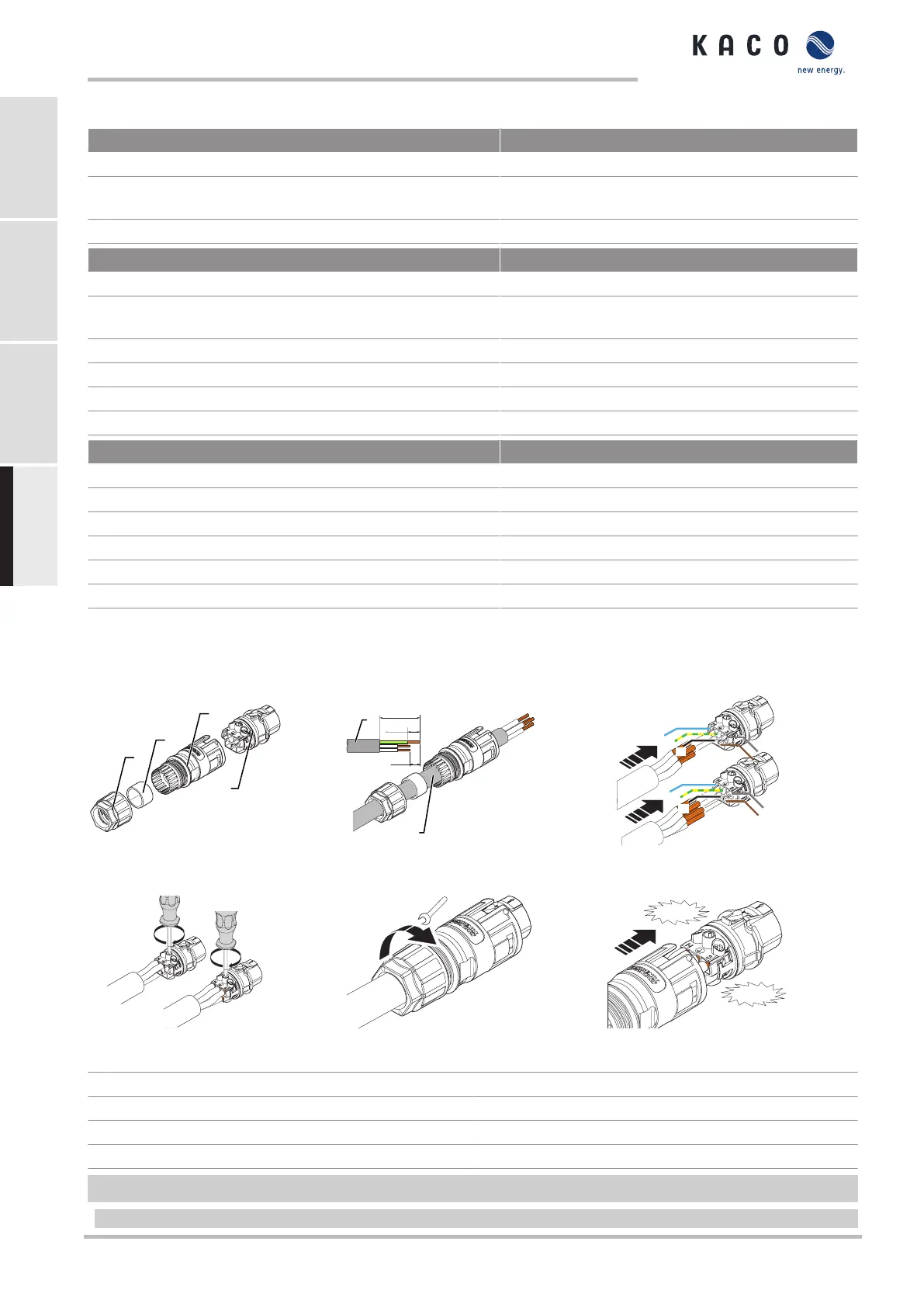

Fig.11: Conector de CA
0,47 In
(12mm)
1,97 In
(50mm)
0,31 In
(8mm)
6
5
50 mm
12 mm
8 mm
Fig.12: Pele los cables
L3
L2
N
PE
L1
L3
L2
N
PE
L1
Fig.13: Conecte los hilos en el porta-
contactos
1 Nm
1 Nm
Fig.14: Apriete los tornillos de la carca-
sa
30
6,5 Nm
Fig.15: Apriete el racor de cable
CLICK
!
C
LICK
!
Fig.16: Presione el portacontactos en
la carcasa
Leyenda
1 Racor de cable 4 Portacontactos
2 Junta 5 Cable
3 Carcasa 6 Longitudes de cable
↻ Compartimento de conexiones abierto.
1 Deslice el racor de cable sobre el cable.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Página 104
