8.5 Bağlantıların ayrılması
8.5.1 AC bağlantısı
A
B
B

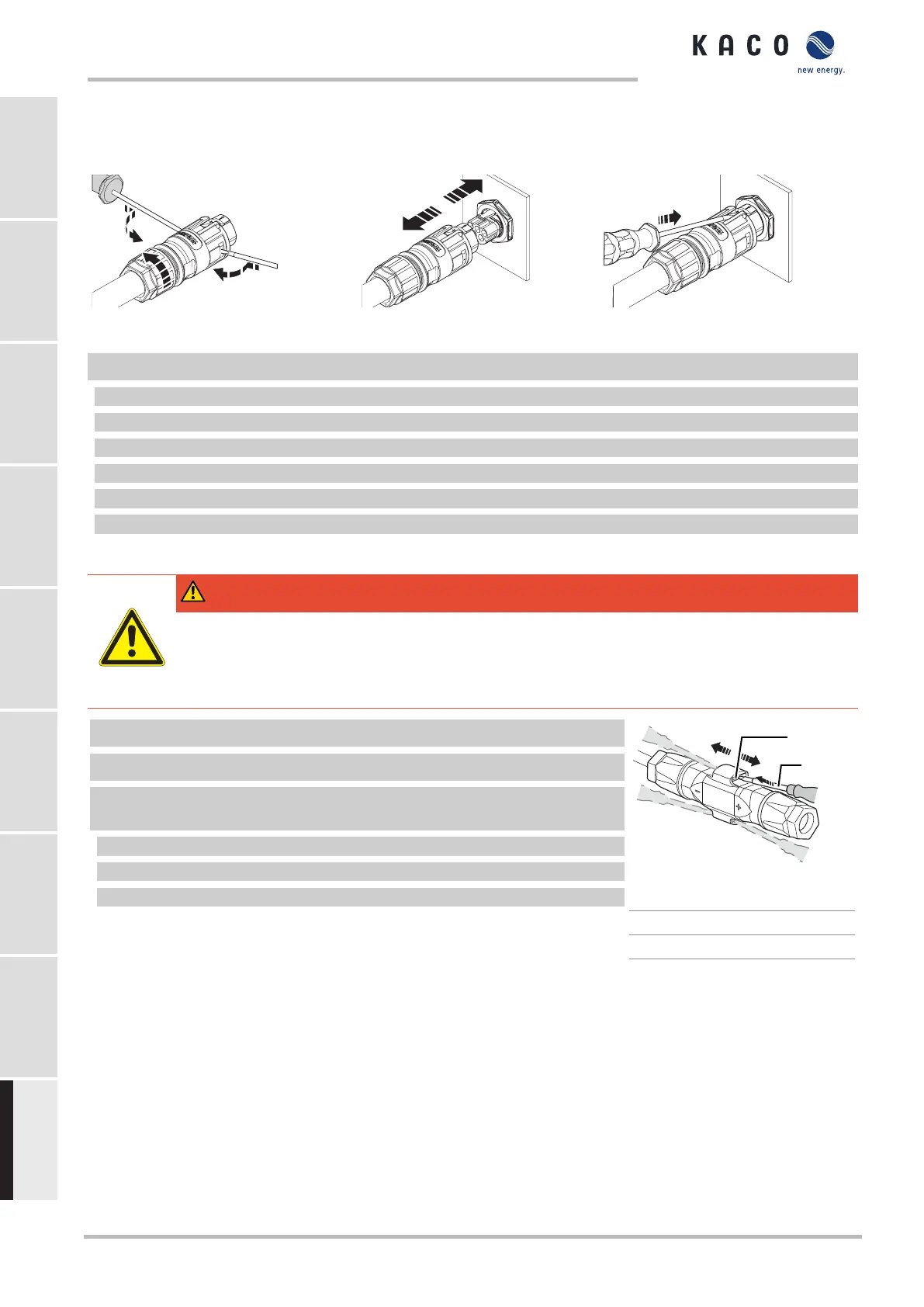

Şek.29: Muhafazayı açın ve hatları
çözün
Şek.30: AC bağlantı soketini ayırın Şek.31: AC bağlantı soketini cihaz
geçme bağlantısından çözün
↻ AC/DC gerilimini kapatın.
1 Tornavida (ağız boyu 3 mm) yardımıyla konnektördeki kilidi dışarı bastırın.
2 Geçme bağlantısı kilidini açın ve bağlantı soketini çekerek çıkarın.
3 Vidalı kablo bağlantısını gevşetin.
4 Tornavida yardımıyla kontaklı fişi her iki tarafta açın.
5 Kontaklı fişi muhafazadan dışarı çekin.
6 Kontaklı fişteki cıvataları çözün ve damarları çıkarın.
8.5.2 DC bağlantısı
TEHLİKE
DC geçme bağlantısının tahrip olması
DC geçme bağlantıları, yük altında ayrılırken ark oluşumu nedeniyle tahrip olabilir. Aşağıdaki kapatma
sırasına mutlaka uyun:
› Tüm DC hatlarda kesinlikle akım bulunmadığını pens ampermetresi ile kontrol edin.
↻ AC/DC gerilimini kapatın.
↻ Akım bulunmadığını pens ampermetresi ile kontrol edin.
↻ NOT:Geçme bağlantılar gerilim altındayken çıkarılabilir ancak yük altındayken
kesinlikle çıkarılmamalıdır.
1 Tornavida (ağız genişliği: 3 mm) yardımıyla konnektördeki kilidi dışarı bastırın.
2 Tornavidayı içeri yerleştirin.
3 DC soketini DC girişinden sökün.
1
2
1
2
Şek.32: Geçme bağlantının
çıkarılması
1 Tornavida
2 Kilit
