8.5 Disconnessione dei collegamenti
8.5.1 Collegamento CA
A
B
B

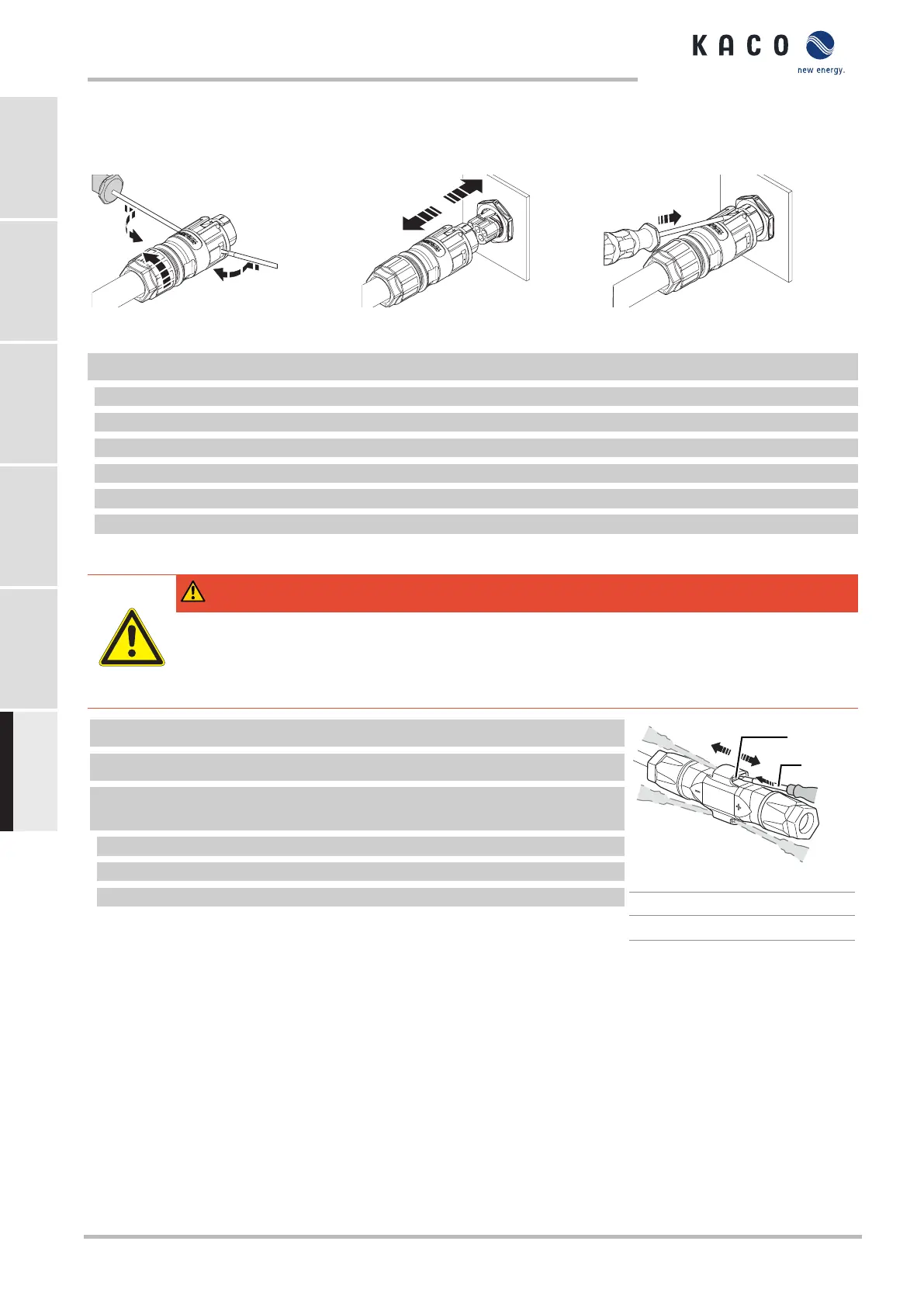

Imm.29: Aprire la scatola e togliere i
cavi
Imm.30: Togliere il collegamento CA Imm.31: Togliere il connettore CA dal
connettore dell'apparecchio
↻ Garantire l'assenza di tensione CA/CC.
1 Utilizzare un cacciavite (larghezza lama 3 mm) per spingere la griglia sul giunto.
2 Sbloccare la connessione e togliere il collegamento.
3 Svitare il raccordo a vite.
4 Utilizzare un cacciavite e sbloccare il morsetto da entrambi i lati.
5 Estrarre il morsetto dal dispositivo.
6 Svitare le viti sul morsetto, quindi rimuovere i fili.
8.5.2 Collegamento CC
PERICOLO
Distruzione dei connettori CC
I connettori CC possono essere distrutti da archi elettrici quando vengono scollegati sotto carico. Attenersi
assolutamente alla seguente sequenza di disattivazione:
› Controllare che l’amperometro a pinza sia totalmente senza corrente in tutti i cavi CC.
↻ Garantire l'assenza di tensione CA/CC.
↻ Controllare l'assenza di corrente mediante amperometro a pinza.
↻ AVVERTENZAI connettori possono essere scollegati sotto tensione, ma mai
sotto carico.
1 Utilizzare un cacciavite (larghezza lama 3 mm) per estrarre la griglia del giunto.
2 Lasciare il cacciavite inserito.
3 Scollegare il connettore CC dalla presa CC.
1
2
1
2
Imm.32: Estrazione del connettore
1 Cacciavite
2 Griglia
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Pagina 170
