3 Descrizione del dispositivo
3.1 Principio di funzionamento
Il dispositivo trasforma la corrente continua generata dai moduli fotovoltaici (FV) in corrente alternata da immettere in
rete. Il processo di immissione in rete ha inizio al mattino, non appena c'è irraggiamento sufficiente e all'ingresso del di-
spositivo è presente una determinata tensione minima. Il processo di immissione inizia dopo che il generatore FV ha supe-
rato il testi di isolamento e i parametri di rete rientrano, durante l’intervallo di osservazione, nelle direttive del gestore di
rete. Al calare dell'oscurità, quando non viene più raggiunto il valore minimo di tensione, l'esercizio di immissione in rete
ha termine e il dispositivo si disinserisce.
3.2 Struttura dell'impianto
KWhKWh
Generatore FV
Generatore FV
Inverter con
(sezionatore e)
interruttore di
accoppiamento
Utenza
Contatore immissione
Contatore di
riferimento
Punto di monitoraggio rete
Protezione della linea Protezione della linea
Interruttore
principale
selettore
Interruttore principale
selettore
Inverter con
(sezionatore e)
interruttore di
accoppiamento

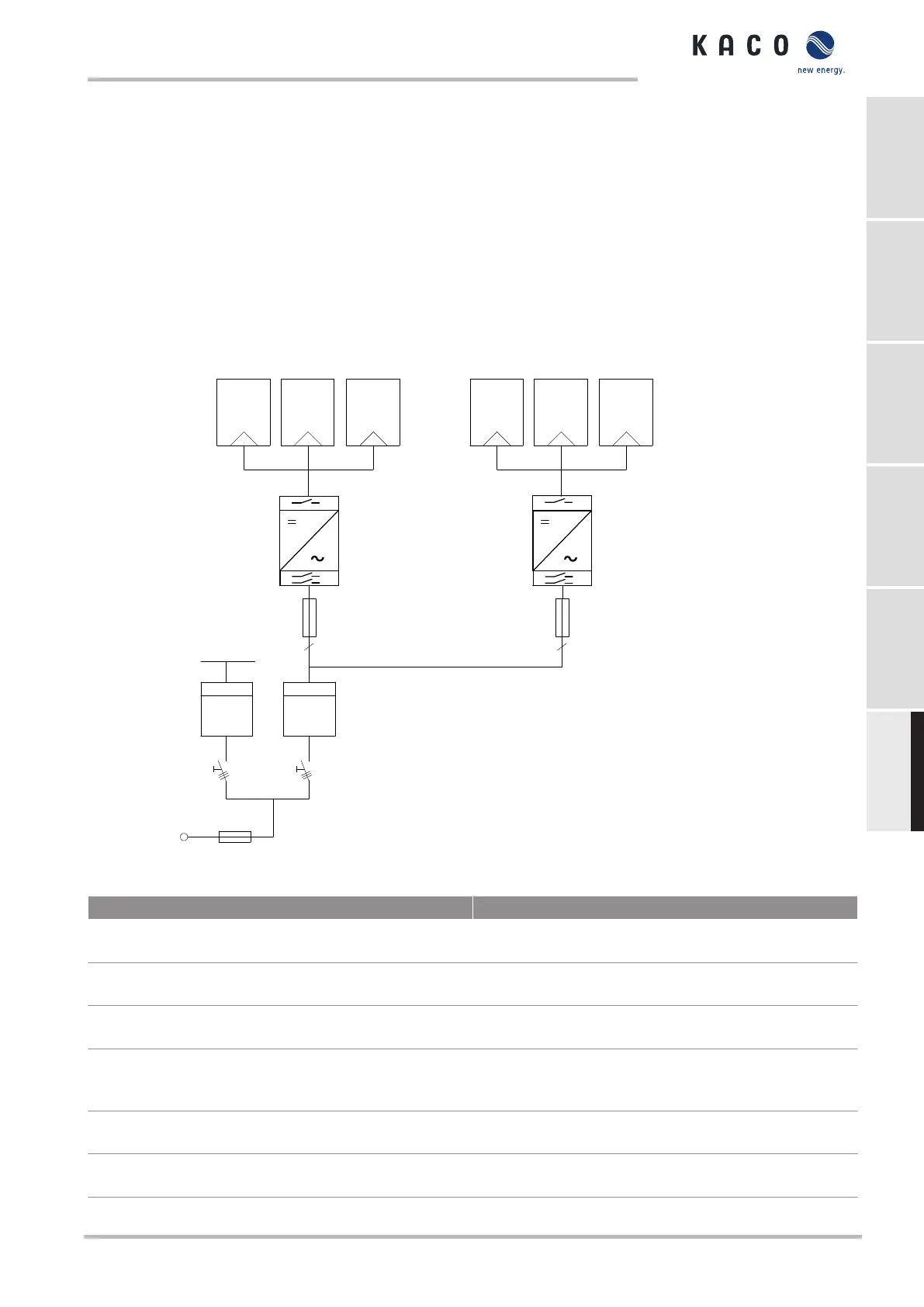

Imm.1: Schema generale di un sistema a due inverter
Legenda Definizione / nota per il collegamento
Generatore FV Il generatore FV converte l'energia radiante della luce solare
in energia elettrica.
Inverter con interruttore di accoppiamento Il generatore fotovoltaico è collegato alla connessione CC
del dispositivo.
Protezione della linea La protezione di linea è un dispositivo di protezione da so-
vracorrente.
Contatore immissione Il contatore di immissione viene prescritto e installato dal
fornitore di energia. Alcuni fornitori di energia permettono
anche l'installazione di propri contatori calibrati.
Interruttore principale selettore Le specifiche dell'interruttore principale selettore sono for-
nite dal fornitore di energia.
Contatore di riferimento Il contatore di riferimento viene prescritto e installato dal
fornitore di energia. Questo misura l'energia ricevuta.
