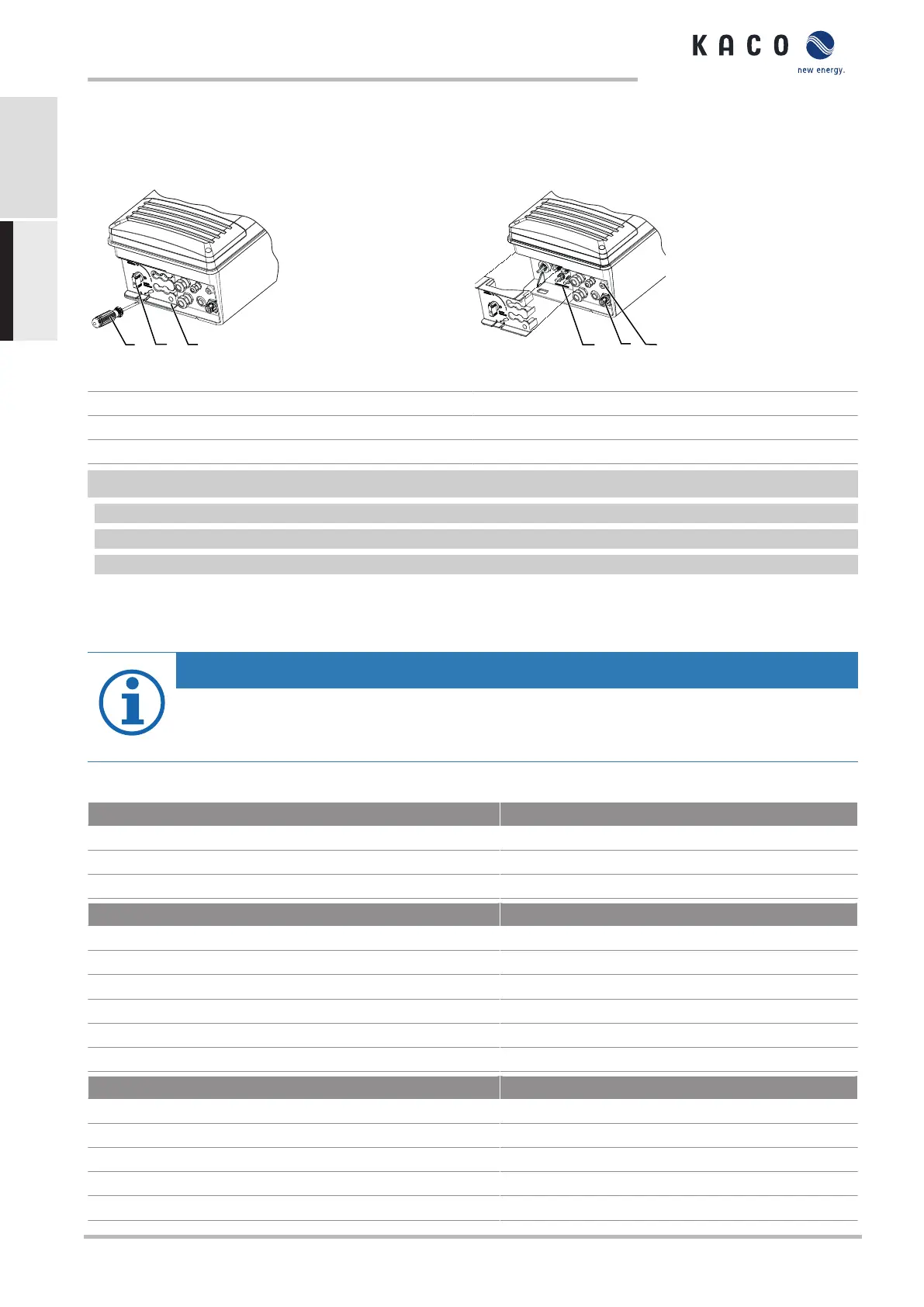

7.2 Anschlussbereich einsehen
Die Anschlussstelle für die AC-Versorgung befindet sich auf der Bodenplatte im unteren rechten Bereich. Die DC-Eingangs-
quelle wird auf der Bodenplatte an die DC-Stecker und DC-Buchsen angeschlossen.
Abb.9: DC-Anschlussbereich freilegen
Abb.10: Anschlussbereich einsehen
1 Abdeckung zur Sicherung der DC-Anschlüsse 4 DC-Steckverbinder für PV-Generator
2 DC-Trennschalter 5 Gehäuseerdung
3 Schraubendreher 6 AC-Anschlussbuchse für Netzanschluss
↻ Sie haben die Montage vorgenommen.
1 DC-Trennschalter zum Abnehmen der Abdeckung auf „0“ stellen.
2 Abdeckung an der gekennzeichneten Stelle mit Hilfe eines Schraubendrehers vorsichtig entriegeln.
3 Abdeckung abnehmen und für Anschluss aufbewahren.
» Elektrischen Anschluss vornehmen.
7.3 Elektrischen Anschluss vornehmen
HINWEIS
Leitungsquerschnitt, Sicherungsart und Sicherungswert nach folgenden Rahmenbedingungen wählen:
Länderspezifische Installationsnormen; Leistungsklasse des Gerätes; Leitungslänge; Art der Leitungsverle-
gung; Lokale Temperaturen
7.3.1 Anforderung an Zuleitungen und Sicherung
DC-Seitig
Max. Leitungsquerschnitt -
Max. Leitungsquerschnitt (mit Aderendhülsen) 2,5 - 6 mm² (DC-Steckverbinder)
Empfohlener Leitungstyp Solarkabel
AC-Seitig
Max. Leitungsquerschnitt 4,0 mm²
Max.Leitungsquerschnitt (ohne Aderendhülse) 2,5 - 6 mm²
Abisolierlänge 12 mm
Anschluss Art Phoenix AC connector
Absicherung bauseits in Installation max 25 A bei 6 mm²
Anzugsdrehmoment 1 Nm
Schnittstellen
Verschraubung der Schnittstellen Ethernet: M25, Standard RS485: M16, max. 1,5 mm
Durchmesser Kabel für Kabelverschraubung (2x) 8 - 17 mm
RS485 Anschlussart Federzugklemme
RS485 Klemme Leiterquerschnitt 0,25 - 1,5 mm²
Ethernet Anschlussart RJ45
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Seite 46
