4
3
2
1
5
A
A
D
C
C
B
B
50 mm

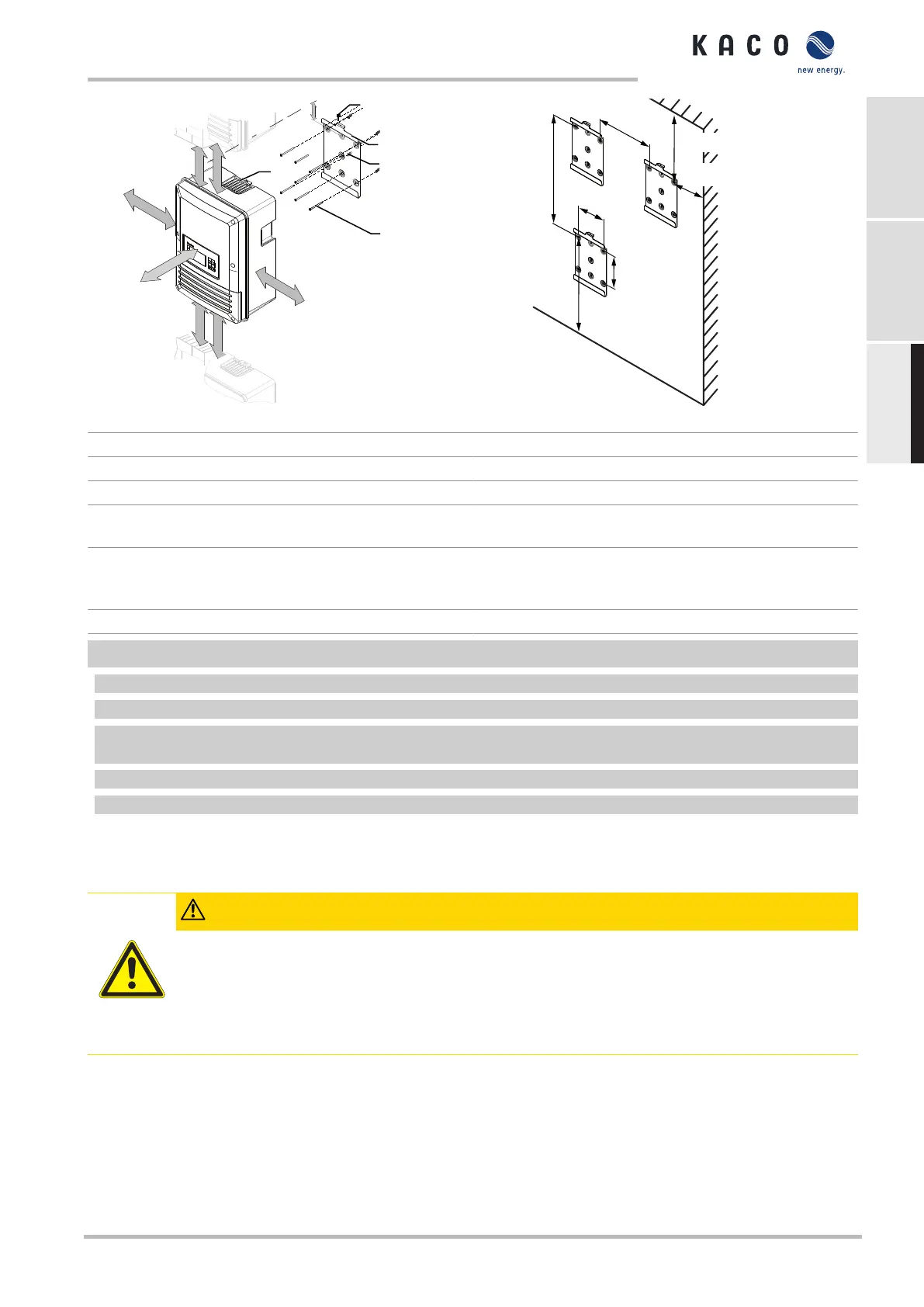

Ill.7: Distances minimales pour le montage mural
216 mm
582 mm
510 mm
180 mm
160 mm
1220 mm
920 mm
Ill.8: Montage mural
Légende
1 Support 4 Éclisse avec fixation anti-dégagement
2 Cheville de fixation [S6 – Ø 6mm/ 50mm] 5 Vis de sécurisation (1x)
3 Vis de fixation (5x) [Z2+Tête fendue 5x50 Fixer le sup-
port [Voir chapitre6.3}Page72]]
A Espace minimum: 150 mm (sans appareil 304.5 mm )
Espace recommandé 475 mm
(sans appareil 510 mm
*)
C Espace minimum: 700 mm
B Espace minimum: 500 mm D Espace recommandé: 250 mm
↻ Cartonnage avec support et kit de montage retiré de l’emballage et ouvert.
1 Marquer la position de suspension en fonction de la position du support par une ligne sur la surface du mur.
2 Marquer la position des trous de montage à l’aide de l’encoche faite dans le support.
REMARQUE:Les distances minimales entre deux appareils ou entre l’appareil et le plafond ou le sol sont déjà
prises en compte dans le schéma.
3 Fixer le support au mur à l’aide du matériel de fixation adéquat du le kit de montage.
REMARQUE:Veiller à bien aligner le support.
» Poursuivre le montage de l’appareil.
6.4 Poser et fixer l’appareil
ATTENTION
Risque de blessure en raison d’un levage et d’un transport inadéquats.
Un levage inadéquat peut faire basculer l’appareil et entraîner sa chute.
› Toujours lever l’appareil à la verticale par les poignées définies.
› Utiliser une échelle pour la hauteur de montage.
› Porter des gants de protection et des chaussures de sécurité lors du levage et de la pose de l’appareil.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Page 73
