NOT
PV modüllerinin türü ve tasarımı.
Bağlı PV modülleri IEC 61730 Class A uyarınca, en azından AC şebeke gerilimi için olmak üzere, öngörülen
DC sistem gerilimine uygun şekilde tasarlanmış olmalıdır
7.5.5 PV jeneratörünün bağlanması
TEHLİKE
Elektrik çarpması nedeniyle ölüm tehlikesi!
Gerilim taşıyan bağlantılara dokunma nedeniyle ağır yaralanmalar veya ölüm tehlikesi söz konusudur. PV
jeneratörune ışınlama sırasında DC hatlarının açık uçlarında bir doğru gerilim bulunur.
› PV jeneratörünün kablolarını sadece izolasyondan tutun. Açık hat uçlarına dokunmayın.
› Kısa devrelerin oluşmasından kaçının.
› Cihaza topraklama hatalı hat bağlamayın.
DİKKAT
DC geçme bağlantısı hatalı yapılandırıldığında PV jeneratörü hasar görür!
DC geçme bağlantısının hatalı yapılandırılması (+/- kutupları), DC bağlantısı yapılırken, kalıcı bağlantı
boyunca cihazın hasar görmesine yol açar.
› PC jeneratörünü bağlamadan önce her zaman DC geçme bağlantısının kutuplarını (+/-) kontrol edin.
› Solar modülleri kullanmaya başlamadan önce üreticinin belirlenmiş gerilim değerlerini, gerçekten
ölçülmüş değerlerle kontrol edin. PV sistemindeki DC geriliminin hiçbir zaman maksimum boşta çalışma
gerilimini geçmemesi gerekir.
PV jeneratörünün bağlanması
↻ DC geçme bağlantısı yapılandırılmış ve PV jeneratörünün topraklama hatası
kontrol edilmiştir.
1 Cihazın alt kısmındaki gerekli DC bağlantılarının koruyucu başlıklarını çıkarın.
2 DC geçme bağlantılarını DC artı ve DC eksi bağlantı soketlerini çift halinde takın.
» Cihaz PV jeneratörüyle bağlanmış durumdadır.
1 2
A
B
1 2

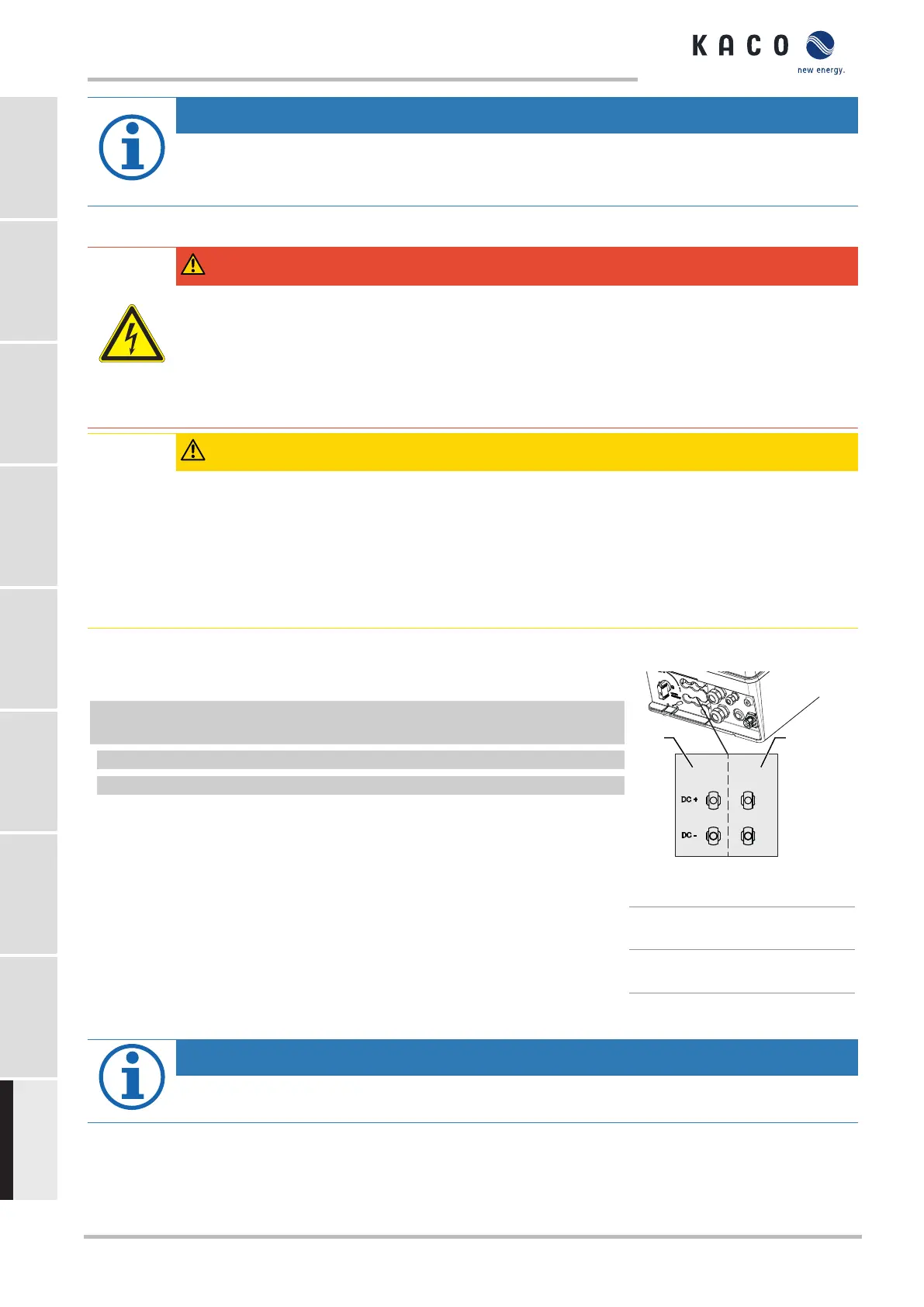

Şek.24: DC artı ve DC eksi
bağlantısı
1 MPP takipçisi A'daki DC
bağlantısı
2 MPP takipçisi B'deki DC
bağlantısı
7.6 Potansiyel dengelemesinin oluşturulması
NOT
Yerel kurulum talimatına göre cihazın ikinci bir topraklama bağlantısı ile topraklanmak zorunda olabilir.
Bunun için cihazın alt tarafındaki dişli cıvata kullanılabilir.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Sayfa 252
