3 Descripción del equipo
3.1 Modo de funcionamiento
El equipo transforma la tensión continua producida por los módulos FV en tensión alterna y la entrega a la alimentación
de la red. El proceso de alimentación comienza cuando hay suficiente radiación disponible y el equipo tiene una tensión
mínima determinada. El proceso de alimentación se inicia una vez que el generador FV pasa la prueba de aislamiento y los
parámetros de red permanecen en el rango especificado por el operador de red durante un tiempo de observación deter-
minado. Cuando la oscuridad hace que no se alcance el valor mínimo de tensión, el servicio de alimentación finaliza y el
equipo se desconecta.
3.2 Estructura de la instalación
KWhKWh
Generador FV
Generador FV
Inversor con
(seccionador de CC* e)
interruptor seccionador
Consumidor
Contador de alimentación
Contador de
consumo
Punto de vigilancia de red
Protección de cables
Protección de cables
Interruptor
principal selectivo
Interruptor
principal selectivo
Inversor con
(seccionador de CC* e)
interruptor seccionador

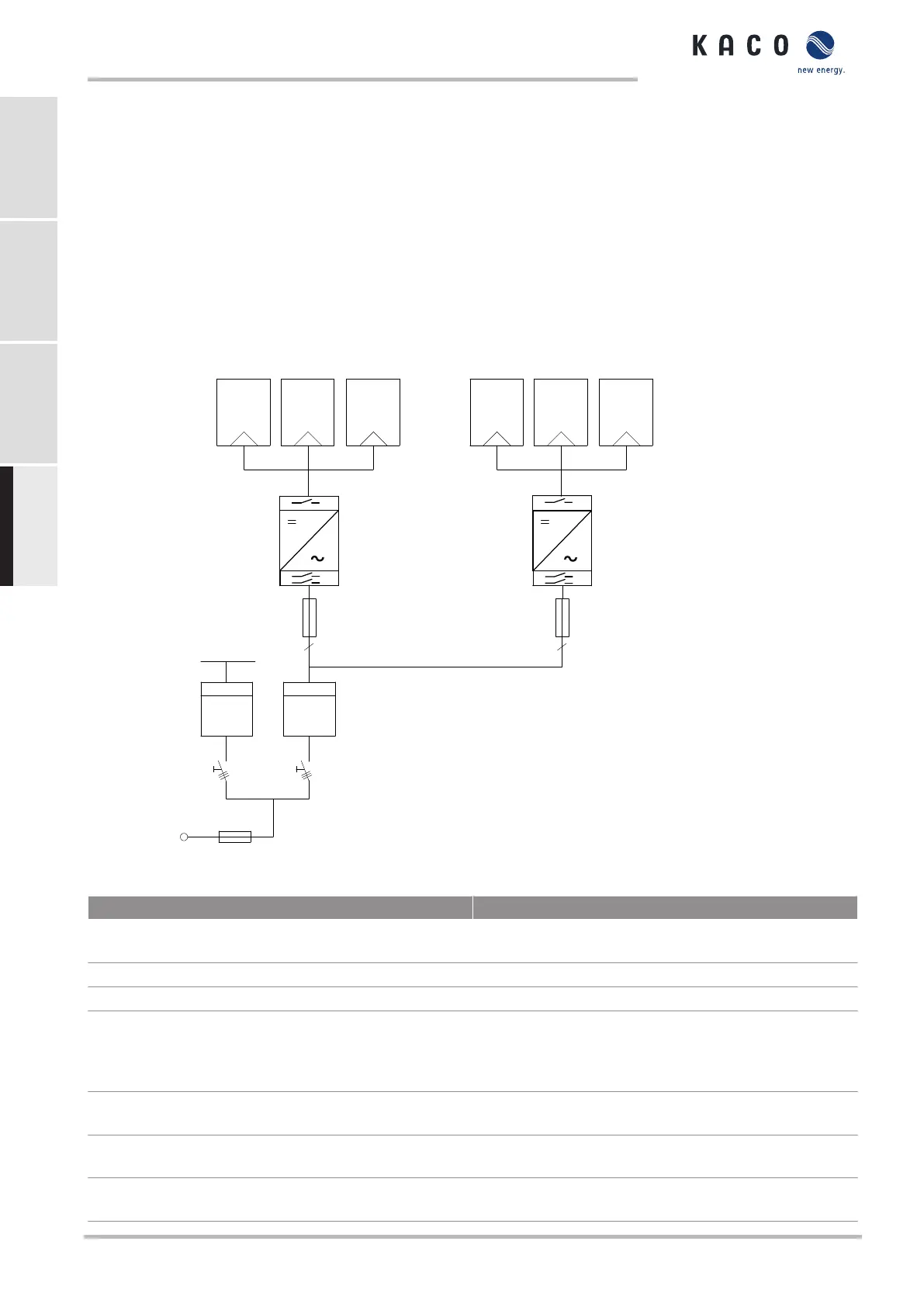

Fig.1: Diagrama de conexiones esquemático para una instalación con dos inversores
Leyenda Definición/Indicaciones de conexión
Generador FV El generador FV convierte la energía irradiada por el sol en
energía eléctrica.
Inversor con interruptor seccionador El generador FV se conecta a la conexión de CC del equipo.
Protección de cables La protección de cables es un dispositivo de sobrecorriente.
Contador de alimentación El contador de alimentación necesario será determinado e
instalado por el proveedor de energía. Algunos proveedores
de energía permiten la instalación de contadores propios
calibrados.
Interruptor principal selectivo La especificación del interruptor principal selectivo viene
dada por su proveedor de energía local.
Contador de consumo El proveedor de energía determinará e instalará el contador
de consumo. Dicho contador mide la energía consumida.
Seccionador de CC Utilice el seccionador de CC para desconectar el equipo del
generador FV.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Página 94
