4
3
2
1
5
A
A
D
C
C
B
B
50 mm

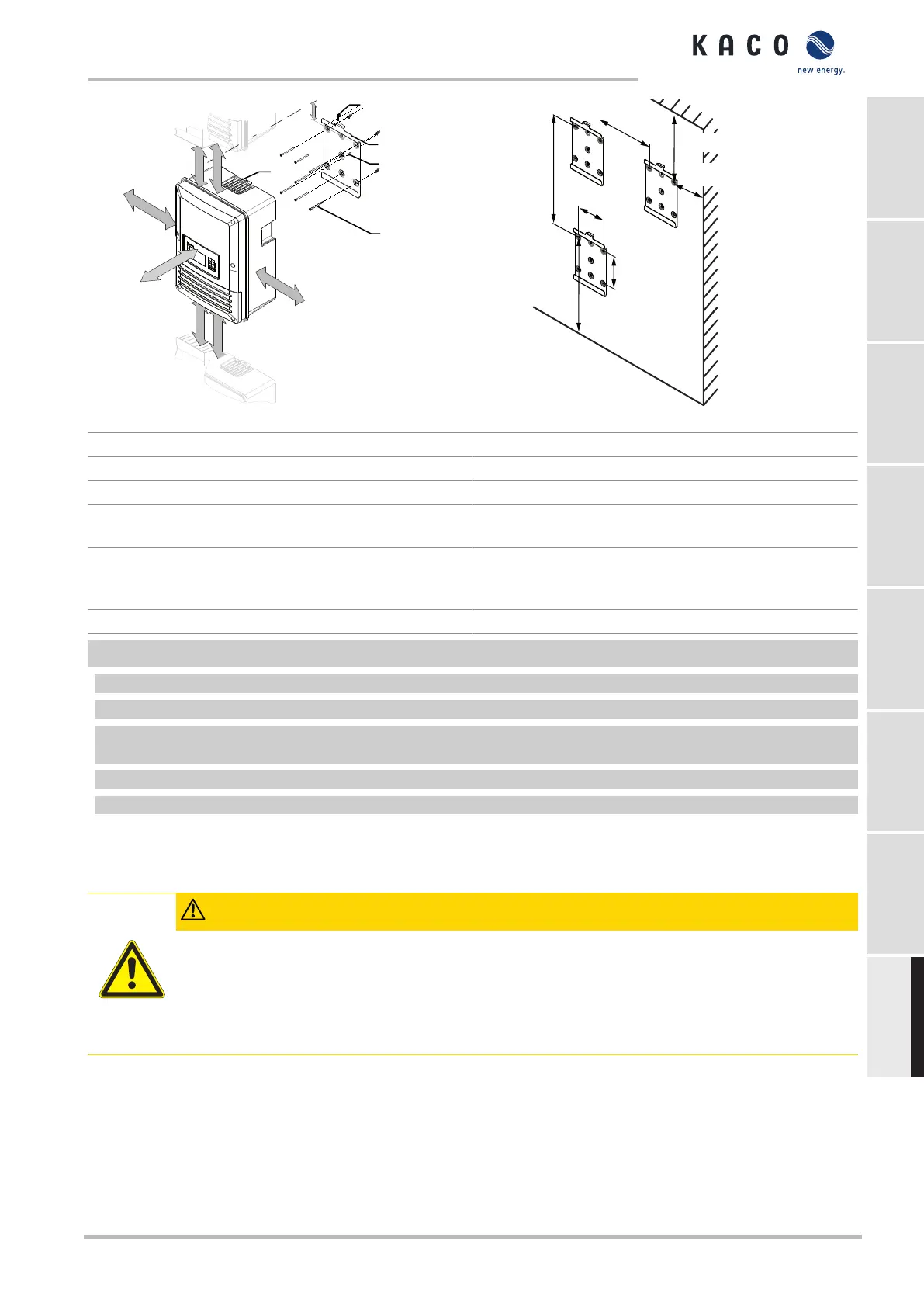

Rys.7: Odległości minimalne przy montażu naściennym
216 mm
582 mm
510 mm
180 mm
160 mm
1220 mm
920 mm
Rys.8: Montaż naścienny
Objaśnienia
1 Uchwyt 4 Łącznik
2 Kołek do mocowania [S6 – Ø 6mm/ 50mm] 5 Śruba do zabezpieczenia (1x)
3 Śruba mocująca (5x) [Z2+Rowek 5x50 Mocowanie
uchwytu [Patrz rozdział6.3}Strona216]]
A Minimalny odstęp: 150 mm (bez urządzenia 304.5
mm )
zalecany odstęp 475 mm
(bez urządzenia 510 mm *)
C Minimalny odstęp: 700 mm
B Minimalny odstęp: 500 mm D Zalecany odstęp: 250 mm
↻ Wyjąć z opakowania karton z uchwytem i zestawem montażowym i otworzyć.
1 Zaznaczyć linię na powierzchni ściany jako pozycję zawieszenia odpowiednio do pozycji uchwytu.
2 Zaznaczyć położenie otworów za pomocą wycięć w uchwycie.
WSKAZÓWKA:Odległości minimalne między dwoma urządzeniami lub między urządzeniem a stropem lub podłogą
uwzględniono na rysunku.
3 Zamocować uchwyt do ściany za pomocą odpowiedniego materiału mocującego.
WSKAZÓWKA:Zwrócić uwagę na prawidłowe wypoziomowanie uchwytu.
» Kontynuować montaż urządzenia.
6.4 Ustawienie i zamocowanie urządzenia
OSTROŻNIE
Niebezpieczeństwo obrażeń spowodowane przez nieprawidłowe podnoszenie i transportowanie.
Nieprawidłowe podnoszenie może doprowadzić do przechylenia się iupadku urządzenia.
› Należy zawsze podnosić urządzenie pionowo za przeznaczone do tego uchwyty.
› Należy stosować pomoce do wchodzenia na wybraną wysokość montażu.
› Podczas podnoszenia i przenoszenia urządzenia należy nosić rękawice i obuwie ochronne.
KACO blueplanet 3.0 TL3 KACO blueplanet 4.0 TL3 KACO blueplanet 5.0 TL3 KACO blueplanet 6.5 TL3 KACO
blueplanet 7.5 TL3 KACO blueplanet 8.6 TL3 KACO blueplanet 9.0 TL3 KACO blueplanet 10.0 TL3
Strona 217
